在 SolidWorks 中制作爆炸视图,主要通过插入爆炸视图命令,在配置中定义零部件的分离步骤。
创建爆炸视图步骤

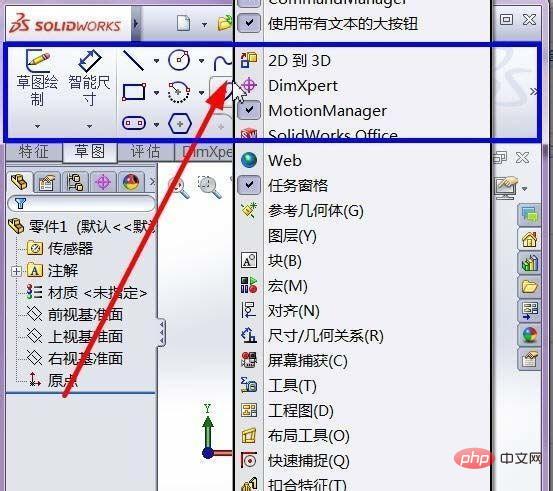

启动命令:打开装配体文件,单击“装配体”工具栏中的爆炸视图图标,或执行菜单命令“插入”>“爆炸视图”。
选择零部件:在图形区域或特征树中选取一个或多个需要移动的零部件,它们将包含在第一个爆炸步骤中 。
调整位置:图形区域出现三重轴或控标,拖动臂杆沿 X/Y/Z 方向平移,或绕轴旋转零部件;按住 Alt 键拖动可将控标对齐到边线或面 。
完成步骤:单击 PropertyManager 中的“完成”保存当前步骤,根据需要重复上述操作添加更多爆炸步骤 。
编辑与管理配置
配置管理:爆炸视图显示在 ConfigurationManager 中,位于创建该视图的配置下方,每个配置可有多个爆炸视图 。
编辑修改:双击 ConfigurationManager 中的爆炸视图特征,可重新编辑步骤、调整位置或反转方向,无需删除重建 。
复制配置:可通过拖动爆炸视图将其从活动配置复制到另一配置 。
工程图与动画应用
工程图调用:新建工程图插入模型视图时,在属性中选择含爆炸视图的配置,并勾选“在爆炸状态下显示”。
动画预览:右键单击爆炸视图特征选择“爆炸”或“折叠”,使用动画控制器预览分解过程,支持速度调节与步进 。
