solidworks爆炸图怎么做

在 SolidWorks 中制作爆炸图主要在‌装配体环境‌下进行，通过创建爆炸步骤将零部件沿轴向分散排列，具体操作涉及视图创建、零部件调整及工程图调用。

创建爆炸视图步骤

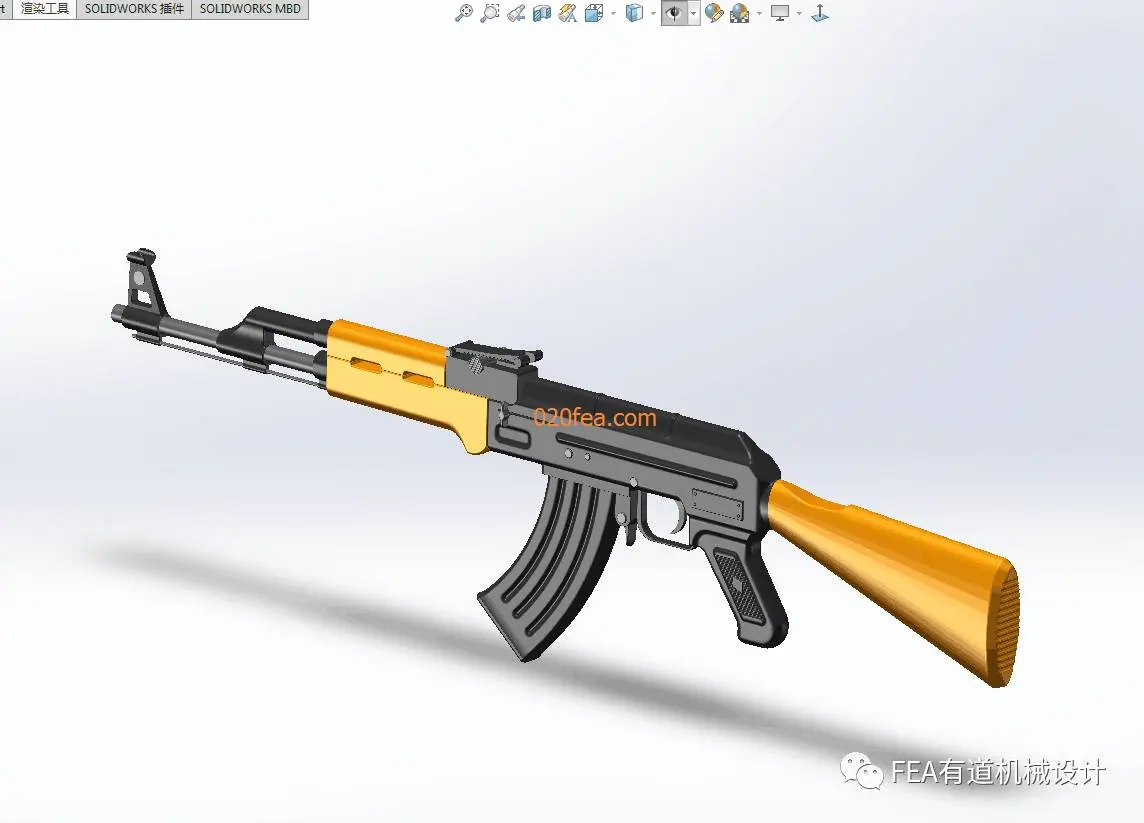

‌启动命令‌：在装配体文件中，单击“插入”>“爆炸视图”或直接点击工具栏上的‌爆炸视图‌按钮 。‌‌‌

‌调整零部件‌：在图形区域选择一个或多个零部件，利用出现的‌三重轴控标‌拖动零件进行平移或旋转 。‌‌‌


按住 Alt 键拖动控标可将其对齐到边线或面，以便更精确地控制方向 。‌‌‌

‌完成步骤‌：位置调整满意后，在属性管理器中点击“完成”，该步骤会添加到列表中，可继续创建下一个爆炸步骤 。‌‌‌

工程图中显示方法

‌插入视图‌：在工程图环境中，插入装配体的模型视图，确保选择包含爆炸视图的‌配置‌。‌‌‌


‌属性设置‌：右键单击工程图视图选择“属性”，在配置信息下勾选"‌在爆炸或模型断开状态下显示‌"。‌‌‌

‌视图更新‌：确认设置后，工程图视图将自动显示为爆炸状态，无需重新创建 。‌‌‌

增强表达与配置管理

‌爆炸直线‌：可通过“插入”>“爆炸直线”自动或手动添加线条，清晰表示零部件之间的‌装配关系‌。‌‌‌


‌配置保存‌：爆炸视图保存在生成它的‌配置‌中，每个配置可拥有多个爆炸视图，方便切换管理 。‌‌‌

‌动画生成‌：支持将爆炸过程生成为动画，直观展示装配体的拆解或组装流程 。‌‌‌

需要我帮你整理爆炸视图的常见配置错误及解决方案吗？
