solidworks生成零件清单

在 SolidWorks 中生成零件清单（材料明细表/BOM），主要通过‌插入表格‌功能实现，支持在工程图中自动汇总装配体信息并导出。

工程图中生成材料明细表

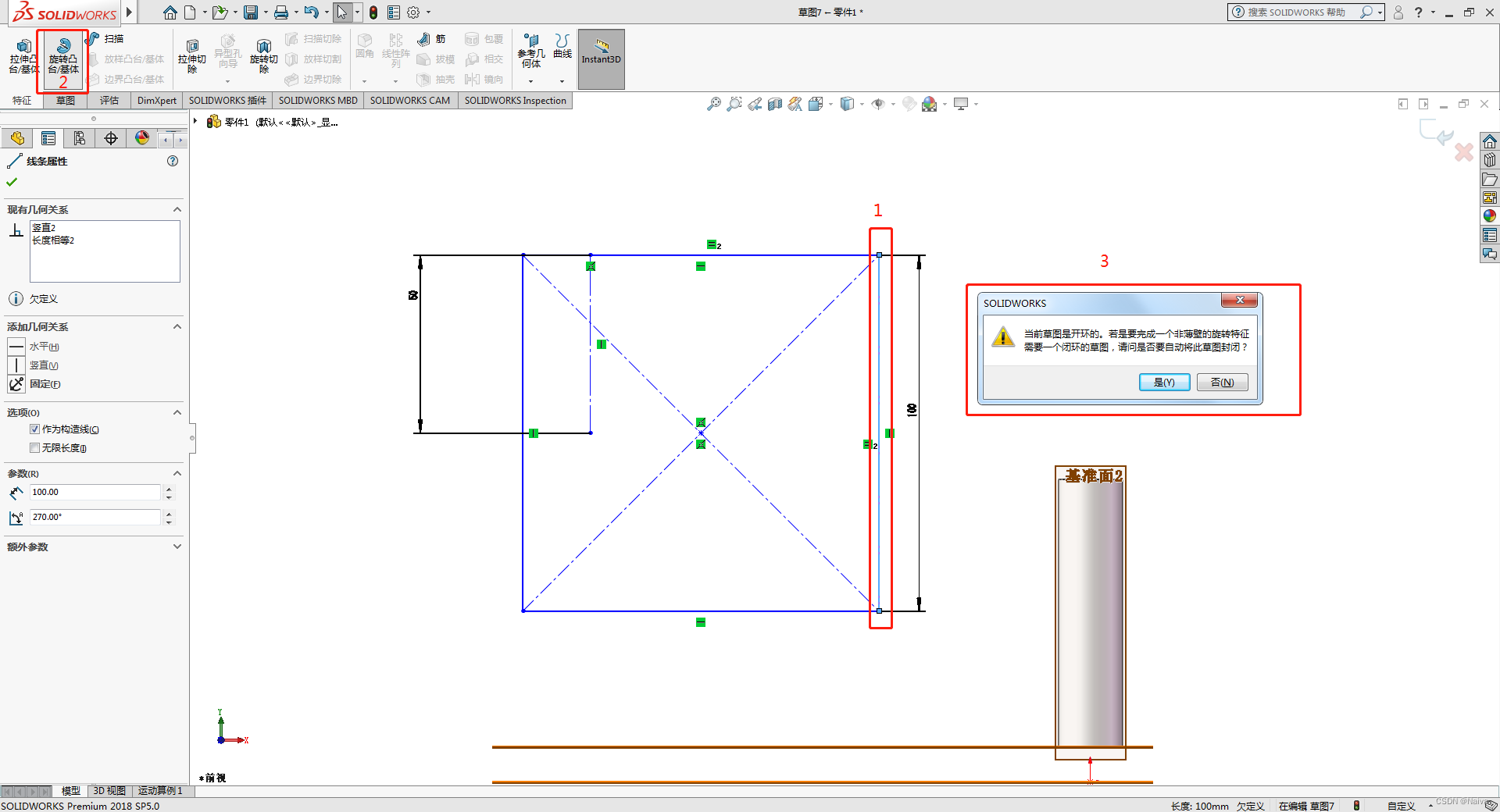

‌打开文件‌：打开需要生成清单的‌装配体文件‌（.sldasm）或已创建视图的‌工程图文件‌ 。


‌插入表格‌：在顶部菜单栏点击"‌插入‌"，选择"‌表格‌"下的"‌材料明细表‌" 。

‌设置属性‌：在弹出的 PropertyManager 中选择视图，设定表格类型（如‌仅限零件‌、顶层或缩进），确认列属性包含名称、数量、材料等 。

‌放置表格‌：在图形区域空白处单击以放置表格，系统会自动读取零件属性填充内容 。‌‌‌


清单导出与格式调整

‌导出文件‌：右键点击生成的表格，选择"‌另存为‌"，可保存为‌Excel‌（.xls/.xlsx）或 PDF 格式，方便后续统计 。

‌包含缩略图‌：导出 Excel 时勾选"‌缩略图‌"选项，可在表格中显示零件预览图 。


‌自定义列‌：若需显示特定工艺信息（如焊缝编号），可右键表格编辑，插入新列并链接对应属性 。‌‌‌

特殊情况处理

‌焊件切割清单‌：若是焊件结构，需在设计树右键"‌切割清单‌"选择"‌更新‌"，再在工程图中输出切割清单 。

‌属性缺失‌：若表格内容为空，需检查零件‌自定义属性‌（如零件代号、材料）是否已填写完整 。‌‌‌
