solidworks生成工程图纸

在 SolidWorks 中生成工程图纸，最常用且高效的方法是‌直接从已保存的零件或装配体文件创建‌，系统会自动建立视图关联。此外，2026 版本新增了‌自动生成工程图 (BETA)‌ 功能，可快速输出基础视图。

核心操作步骤

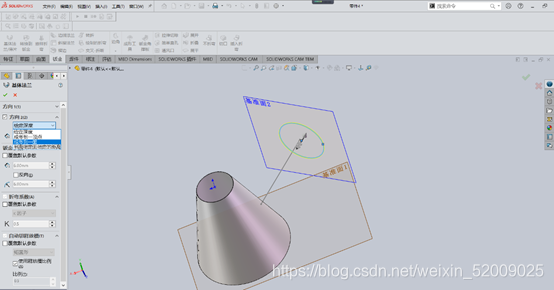

‌保存模型‌：确保当前的零件（.sldprt）或装配体（.sldasm）文件已保存，这是生成关联工程图的前提 。

‌启动工程图‌：在标准工具栏点击‌从零件/装配体制作工程图‌，或通过菜单【文件】>【从零件/装配体制作工程图】进入 。


‌选择模板‌：在弹出的对话框中选择适用的图纸格式（如国标 A4、A3 等），点击确定 。

‌放置视图‌：右侧视图调色板自动展开，将所需视图（如前视图、俯视图）‌拖入图纸区域‌，并在 PropertyManager 中设定比例与显示样式 。


‌标注与保存‌：使用‌智能尺寸‌工具标注尺寸，添加注解后，将文件保存为工程图格式（.slddrw） 。‌‌‌

新功能与注意事项

‌自动生成 (BETA)‌：在零件文档中点击【文件】> ‌自动生成工程图 (BETA)‌，系统可根据预设规则快速布局视图与尺寸，适用于标准化零件 。

‌视图关联‌：工程图与三维模型保持关联，若修改模型，‌工程图视图会自动更新‌，需重新 rebuild 刷新 。

‌模板定制‌：若默认模板不满足需求，可自定义图纸属性并保存至 templates 文件夹，以便下次直接调用 。‌‌‌
