SolidWorks 生成工程图主要有从零件直接创建、新建工程图插入模型及自动生成三种方式 。
常用生成方法

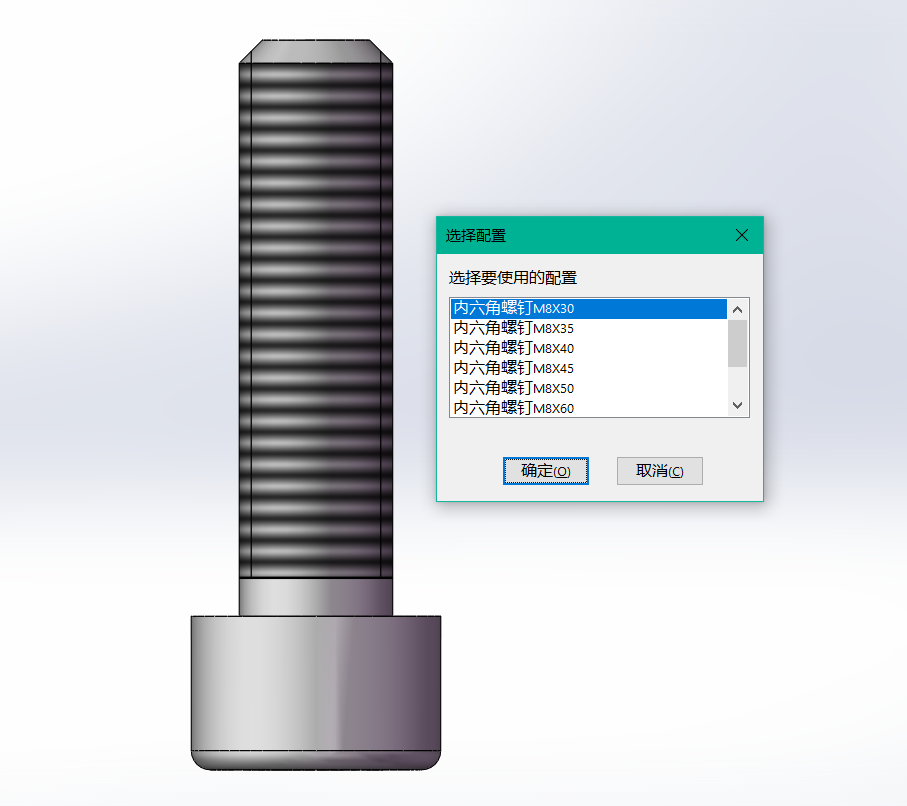

从零件/装配体直接制作:打开已保存的模型,单击标准工具栏“从零件/装配体制作工程图”,选择图纸模板后,将视图从右侧视图调色板拖入图纸区域,松开鼠标后设定参数 。
新建独立工程图文档:点击“文件”>“新建”选择工程图类型,确定图纸规格后,使用“模型视图”功能浏览并插入.sldprt 或.sldasm 文件,放置主视图后可继续添加投影视图 。
自动生成 (BETA):在零件或装配体文档中,右键单击零部件或点击“文件”>“自动生成工程图 (BETA)",系统基于预设规则快速输出视图布局与尺寸标注框架 。
操作注意事项
模型保存:零件或装配体在生成关联工程图前必须进行保存,确保后续修改自动同步 。
文件格式:工程图文件独立存储,扩展名为.slddrw,默认名称继承自首个插入的模型文件名 。
视图与标注:生成后可在 PropertyManager 中设定投影类型、比例及显示样式,完成视图布置后需手动或自动添加尺寸标注并保存 。
