solidworks怎么把零件图变成工程图

阅读数 8

在SolidWorks中将零件图转换为工程图的核心步骤是：‌打开已保存的零件文件，点击“从零件/装配体制作工程图”按钮，选择模板并添加视图，最后保存为.slddrw文件‌。以下是详细操作流程：

基本转换步骤

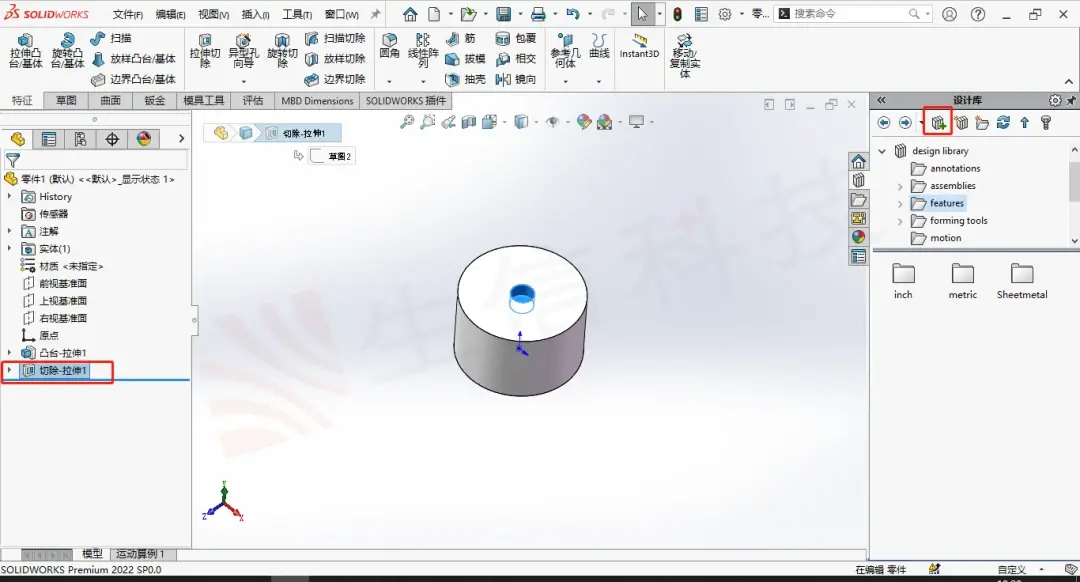

‌打开零件模型‌

确保零件文件（.sldprt）已保存并处于打开状态。‌‌‌

‌启动工程图生成功能‌

点击顶部工具栏的“从零件/装配体制作工程图”图标（或通过菜单：文件 → 从零件/装配体制作工程图）。

系统弹出“图纸格式/大小”对话框。‌‌‌

‌选择工程图模板‌

在对话框中选择标准模板（如国标A4、A3），点击“确定”。‌‌‌

‌添加视图到图纸‌

右侧“视图调色板”自动打开，点击“钉住”图标固定面板。

拖动所需视图（如前视图、上视图）到图纸区域，松开鼠标放置。‌‌‌

‌配置视图参数‌

在“PropertyManager”中设置：

投影类型（如第一角投影）。

显示样式（如隐藏线可见）。

比例（如^1:1^{text="1:1"}）。‌‌‌

‌保存工程图‌

点击“文件 → 保存”，默认生成.slddrw文件（名称继承零件名），建议与零件同文件夹存储。‌‌‌

其他实用方法

‌新建文档插入模型‌：若零件未打开，通过“文件 → 新建 → 工程图”创建空白文档，再用“模型视图”功能导入零件。

‌右键快捷生成‌：在FeatureManager设计树右键零件名，选“从零件制作工程图”快速启动。

‌关联性说明‌：工程图与零件模型动态关联，修改零件后工程图自动更新（需确保文件路径不变）。‌‌‌
