solidworks工程图没有零件

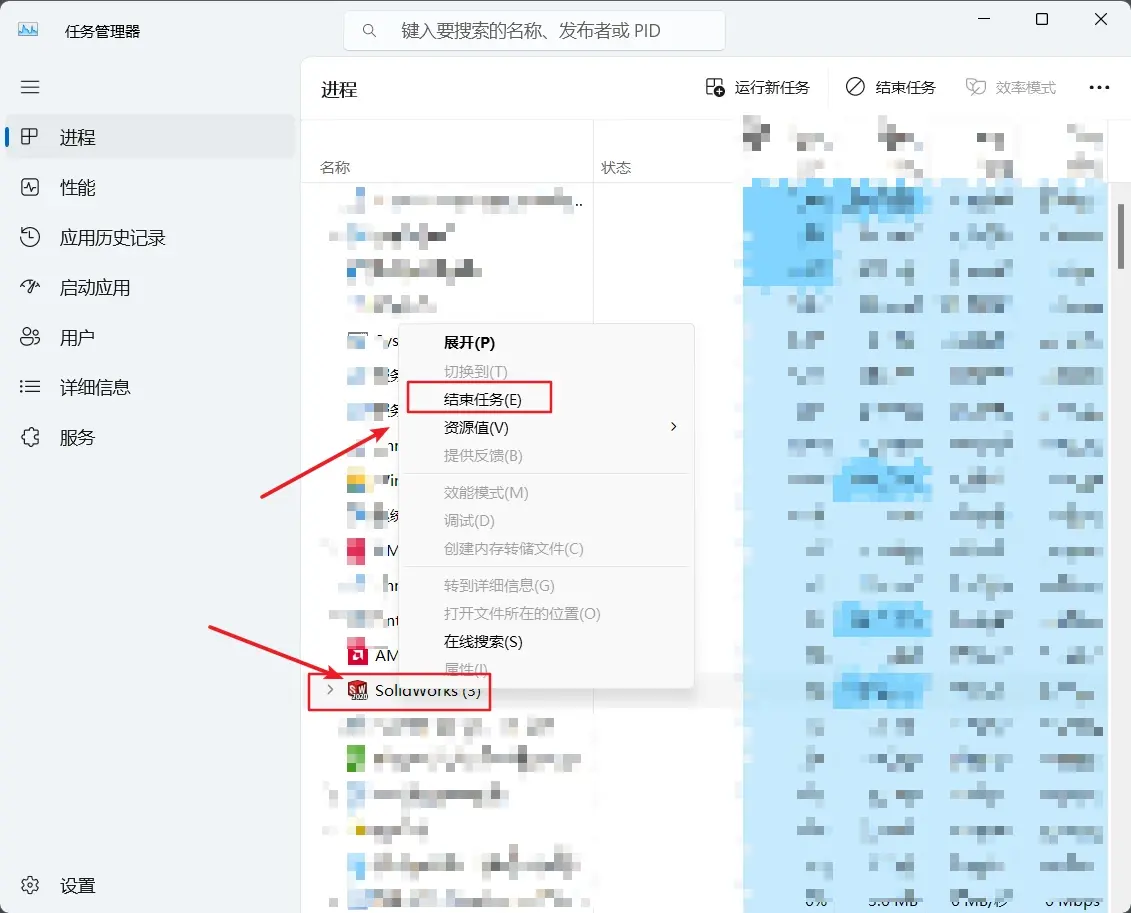

当 SolidWorks 工程图没有显示零件时，通常是因为工程图与三维零件文件之间的引用关系中断，或零件本身存在显示问题。以下是基于公开资料整理的常见原因及解决方法：

‌一、工程图无法关联零件（最常见原因）‌

‌原因‌：零件文件被移动、重命名、删除，或工程图是单独发送的（无配套零件文件）。

‌解决方法‌：

‌手动替换模型‌：

在工程图中右键任意视图 → 选择 ‌“替换模型”‌。

勾选所有视图 → 点击 ‌“浏览”‌ → 选择正确的零件文件 → 点击 ‌“打开”‌ → 确定 ‌‌

‌通过“打开”选项重新关联‌：


打开 SolidWorks → 点击 ‌“文件” → “打开”‌。

选择工程图 → 点击 ‌“参考”‌ → 双击错误的零件路径 → 修改为正确路径 ‌‌

‌使用“快速查看”模式（仅查看，不编辑）‌：

若‌没有零件文件‌，仍可查看工程图轮廓：

打开 SolidWorks → 选择 ‌“快速查看”‌ 模式 → 打开工程图文件 ‌‌

‌二、零件存在但工程图不显示‌

‌可能原因及对策‌：


‌视图被隐藏或冻结‌：

右键视图 → ‌“视图属性”‌ → 确保未勾选“隐藏”或“冻结”‌‌

‌剖面/剪裁视图排除了零件‌：

检查是否处于剖面视图或剪裁视图 → 调整剖面线或取消剪裁 ‌‌

‌视图比例过小或位置偏移‌：

使用快捷键 ‌F‌（全屏显示）或手动缩放/平移 ‌‌


‌轻量化视图未启用‌（适用于复杂模型）：

在工程图中启用 ‌“轻化视图”‌ 功能以简化显示 ‌‌

‌三、预防建议‌

‌避免直接重命名零件文件‌：应使用 SolidWorks 内置的 ‌“重命名”‌ 功能，或通过 ‌SolidWorks Explorer‌ 统一管理文件名与引用 ‌‌

‌打包文件‌：发送工程图时，使用 ‌“文件” → “打包”‌ 功能，自动包含所有关联零件、装配体和工程图 ‌‌

如问题仍未解决，可尝试 ‌清理工程图临时数据‌（“工具” → “清理”）或 ‌重建工程图视图‌ ‌‌

若零件文件本身损坏，则需从备份恢复或联系原文件提供者
