在SolidWorks中进行静应力分析，主要流程为：开启Simulation插件后新建“静应力分析”算例，依次为模型赋予材料属性、施加夹具（约束）、添加外部载荷、划分网格，最后运行算例查看应力、位移等结果。其核心目的是评估零件或装配体在静态载荷下的强度与变形情况。
核心操作流程
静应力分析的操作遵循一个清晰的逻辑步骤，通常在SolidWorks的“Simulation”模块中完成。
启动与分析设置

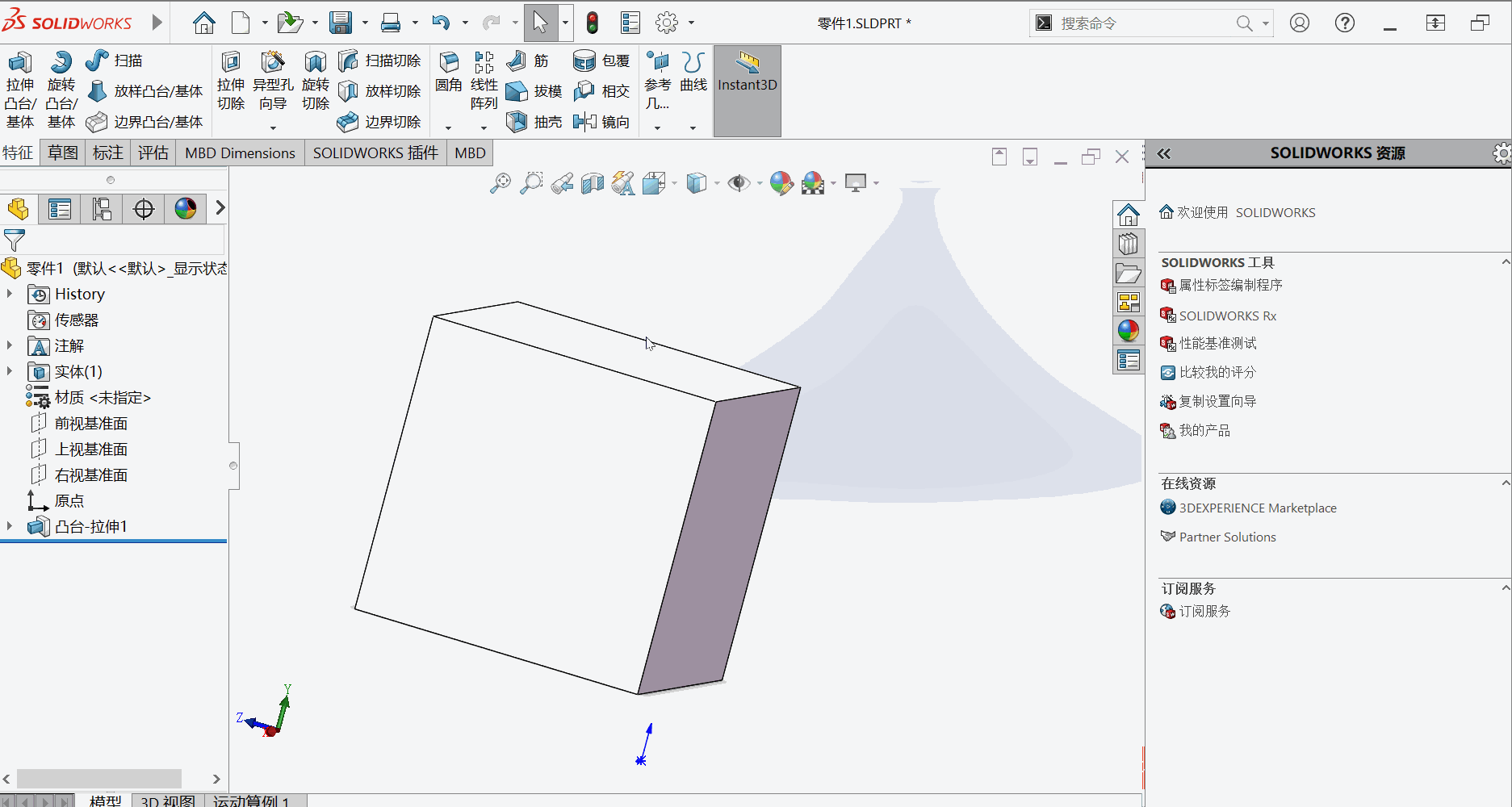

打开需分析的零件或装配体模型，通过“工具”>“插件”菜单启用“SolidWorks Simulation”插件。
在Simulation选项卡中点击“新算例”，类型选择“静应力分析”，并可为算例命名。
定义材料与边界条件
赋予材料：在算例树中右键点击模型名称，选择“应用/编辑材料”，从软件材料库（如钢、铝合金）中选择与实际相符的材料，或自定义材料参数（弹性模量、泊松比等）。材料的选择直接影响分析的准确性。
施加夹具（约束）：右键点击“夹具”，选择如“固定几何体”等类型。约束面/线应根据模型真实的安装或固定情况来选择，错误的约束设置会导致结果失真。
添加外部载荷：右键点击“外部载荷”，根据工况添加“力”、“压力”或“引力”等。需注意设定载荷的大小、方向和作用面。
网格划分与运行计算
划分网格：右键点击“网格”，选择“生成网格”。可设置整体网格大小（如5mm），也可对关键区域使用“应用网格控制”进行局部细化。网格质量是结果可靠性的基础。
运行算例：右键点击算例名称，选择“运行”。软件将进行计算，生成结果图解。
分析结果解读
运行完成后，软件会生成多种结果图解，理解这些图解是判断设计是否安全的关键。
应力分布图：这是最直观的结果。通常以彩虹色谱显示，红色代表高应力区域，蓝色代表低应力区域。高应力区是潜在的失效点，需重点关注。图中可能显示Von Mises应力（综合应力）或特定方向的应力。
位移变形图：显示模型在载荷下的变形情况。变形被放大显示以便观察，箭头或色谱表示位移大小和方向。通过此图可评估结构的刚度，过大位移可能影响功能。
安全系数与其它因子：安全系数是材料屈服强度与实际工作应力的比值，值大于1表示结构在当前条件下安全。此外，软件还可能提供应变、反作用力等信息，用于综合评估。
高级技巧与注意事项
为确保分析效率与结果的可靠性，有几个关键点需要特别注意。
网格控制策略：网格越精细，结果越精确，但计算时间也越长。一个实用的策略是：先使用较粗网格初步分析，然后在应力集中的关键区域进行局部网格细化。当细化网格后应力结果变化不大（如小于5%）时，即可认为网格精度足够。
边界条件与载荷的真实性：夹具和载荷的设置必须尽可能模拟真实工况。例如，螺栓连接应约束孔的内圆柱面和接触面。载荷的大小、分布和方向需准确。这是确保分析有意义的前提。
模型简化与材料准确性：对于复杂装配体，可使用“连接”功能定义接触关系。对于薄壁零件，可考虑使用“壳体”简化以节省计算资源。务必确保所选材料的力学参数（如屈服强度）准确，否则安全系数等判断将失去依据。
