sw导入的草图图片总是看不见

在 SolidWorks 中导入草图图片后看不见，通常不是图片丢失，而是‌显示设置或渲染问题‌。结合当前最新资料（2026 年）和常见操作场景，以下是系统性排查与解决方法：

‌主要原因与解决步骤‌

‌草图图片未被正确显示‌

SolidWorks 中草图图片属于草图实体，其可见性受“草图显示”开关控制。

‌图片路径、格式或嵌入方式异常‌

导入的图片若为外部链接，路径变动会导致无法加载；部分格式（如 CMYK JPG）也可能不被完全支持。

‌显卡驱动或硬件加速冲突‌

尤其在新版本（如 SW 2026）中，显卡兼容性问题更易引发图形渲染异常。

‌推荐操作流程‌

‌确保草图图片可见‌


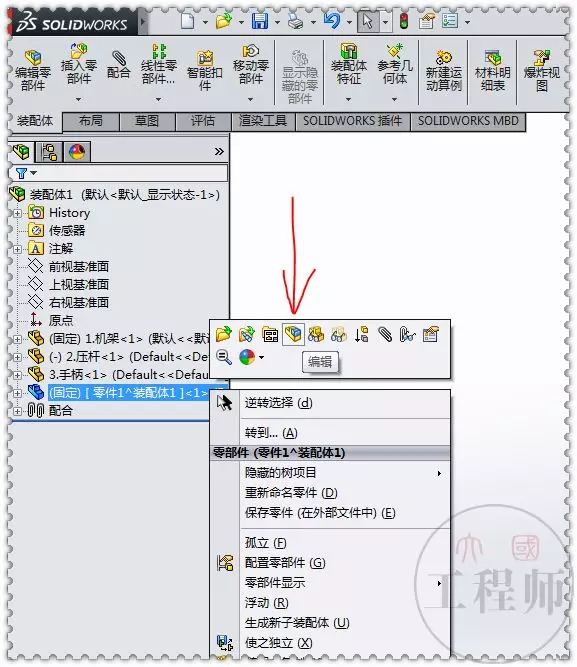

在 FeatureManager 设计树中，‌右键点击草图名称‌ → 选择 ‌“显示”‌。

或点击顶部工具栏的 ‌“眼睛”图标‌（视图选项），勾选 ‌“观阅草图”‌ 或 ‌“草图”‌ 选项 ‌‌

‌检查图片是否已正确嵌入‌

重新插入图片时，使用 ‌“插入 > 草图图片”‌ 或 ‌“草图工具栏 > 草图图片”‌ ‌‌

在图片属性中，确认是否勾选 ‌“嵌入”‌ 而非“链接”，避免路径丢失 ‌‌

‌验证图片格式与分辨率‌

使用标准 ‌RGB 模式的 PNG-24 或 JPEG‌ 格式。


分辨率建议 ‌≤ 2048×2048‌，避免高分辨率导致显存溢出 ‌‌

‌调整图形性能设置‌

进入 ‌工具 > 选项 > 系统选项 > 性能‌。

‌取消勾选“增强图形性能”‌，重启 SolidWorks ‌‌

或尝试 ‌启用“禁用硬件加速”‌ 临时测试 ‌‌

‌更新显卡驱动‌

确保使用 SolidWorks 官方认证的显卡驱动（可通过 SolidWorks 显卡认证页面 查询）‌‌

‌测试在其他电脑打开文件‌

若图片在其他设备正常显示，说明当前环境存在驱动或配置问题 ‌‌

‌补充说明‌

若图片仅在特定配置或工程图中不可见，需分别检查该视图/配置下的草图可见性设置 ‌‌

对于 ‌SOLIDWORKS Electrical‌ 插入图片问题，可尝试用 Windows 自带“画图”工具打开图片后再插入 ‌‌

如上面步骤仍无效，建议检查模型文件是否损坏，或尝试重建草图并重新导入图片。
