solidworks文件属性

在 SOLIDWORKS 中，‌文件属性‌（也称文档属性）用于存储与当前打开的零件、装配体或工程图相关的元数据和设计参数。这些属性可用于工程图标注、BOM 表生成、质量计算、模板标准化等场景。

‌主要文件属性类型‌

‌自定义属性‌：用户可自定义名称、类型和值，常用于工程图标题栏、ERP 系统对接等。

‌系统属性‌：由 SOLIDWORKS 自动生成，如：

SW-文件名

SW-创建日期

SW-质量

SW-材料

‌配置特定属性‌：针对不同配置（Configuration）设置不同属性值。

‌链接到属性‌：可将注释、尺寸等工程图元素链接到文件属性，实现自动更新。

‌如何访问和编辑文件属性‌

打开零件、装配体或工程图。

点击顶部菜单栏的 ‌“文件” > “属性”‌，或右键 ‌“文件资源管理器”中的文件 > 属性‌。

在弹出的对话框中，切换到以下标签页：


‌摘要‌：查看基本文件信息（标题、作者、备注等）。

‌自定义‌：添加/编辑自定义属性。

‌配置特定‌：为不同配置设置不同属性值。

⚠️ 注意：若在工程图中修改属性但未生效，需确保已进入 ‌“编辑图纸格式”‌ 模式，并在注释中勾选 ‌“链接到属性”‌，指定对应属性名 ‌‌

‌常见用途示例‌

‌标题栏自动填充‌：在工程图中插入注释（如“设计”“审核”），并链接到自定义属性。


‌BOM 表数据源‌：物料清单（BOM）可引用自定义属性（如零件号、描述、材料）。

‌质量计算精度控制‌：通过 ‌“方程式”‌ 功能创建新变量（如 Weight_kg = SW-质量 / 1000），再在自定义属性中引用该变量，以控制小数位数 ‌‌

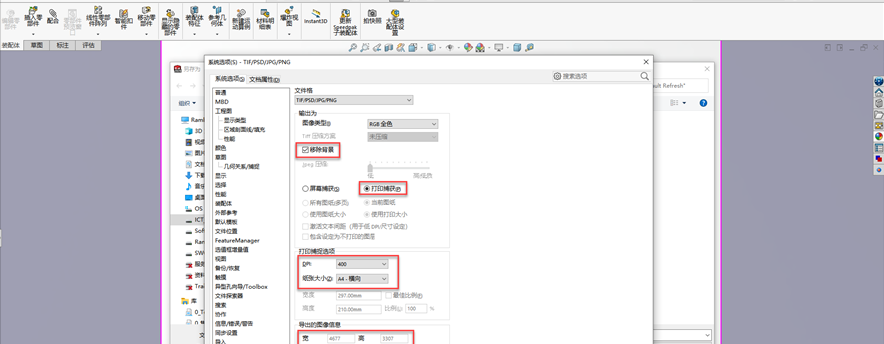

‌单位与精度设置‌：在 ‌“工具” > “选项” > “文档属性”‌ 中可设置尺寸、单位、公差等默认格式 ‌‌

‌注意事项‌

自定义属性的 ‌类型‌（文本、数字、日期、布尔值）影响其在表达式或 BOM 中的使用方式 ‌‌

若属性值显示为乱码或空白，通常是因为 ‌工程图模板与属性定义不匹配‌，需检查是否在“编辑图纸格式”中正确添加了注释并链接属性 ‌‌

属性值支持 ‌公式引用‌，例如：@ 用于处理含引号的属性名，"SW-质量" 可直接用于方程式 ‌‌

如需详细操作指引，可参考官方帮助文档：SOLIDWORKS 文档属性 ‌‌
