sw文件属性如何设置

在 SOLIDWORKS（简称 SW）中设置文件属性，主要通过 ‌“文件 > 属性”‌ 功能实现，包括系统属性和自定义属性。以下是具体操作步骤和要点：

‌一、设置自定义属性‌

适用于零件、装配体或工程图文件。

‌打开属性对话框‌

点击菜单栏 ‌文件 > 属性‌，弹出属性窗口。

‌切换到“自定义”选项卡‌

在该选项卡中可添加或编辑自定义属性。

‌添加/修改属性‌

在 ‌名称‌ 列输入属性名（如“设计者”、“版本号”等）。

在 ‌类型‌ 下拉选择：文本、数字、日期、是/否。

在 ‌值‌ 栏输入对应内容。

如需关联特定配置（如零件的不同配置），可在 ‌配置‌ 列指定配置名称。

‌应用并保存‌

设置完成后点击 ‌确定‌，属性将随文件保存。

💡 提示：常用系统属性如 SW-文件名称、SW-最后保存日期 等无需手动设置，会自动填充 ‌‌

‌二、在工程图中链接注释到属性（用于标题栏）‌

若希望在工程图标题栏自动显示属性值（如设计者、日期等）：


‌进入图纸格式编辑模式‌

在工程图中右键空白处 → ‌编辑图纸格式‌。

‌添加注释并链接属性‌

插入文本注释（如“设计者：”）。

在注释属性中勾选 ‌“链接到属性”‌。

在 ‌属性名称‌ 中选择已定义的自定义属性（如“设计者”）或系统属性（如 SW-文件名称）‌‌

‌退出编辑模式‌

右键 → ‌编辑图纸‌ 完成。

⚠️ 注意：若属性未定义或名称错误，注释将显示 <变量名> 错误提示 ‌‌

‌三、使用属性模板（高效批量管理）‌

适用于企业标准化流程：

通过 ‌属性标签编制程序‌ 创建模板（拖拽文本框、下拉框等到图纸）‌‌

模板保存为 .sldattr 文件，可在 ‌工具 > 选项 > 文件位置 > 自定义属性文件‌ 中加载 ‌‌

打开图纸时自动调用模板，快速应用统一属性格式 ‌‌

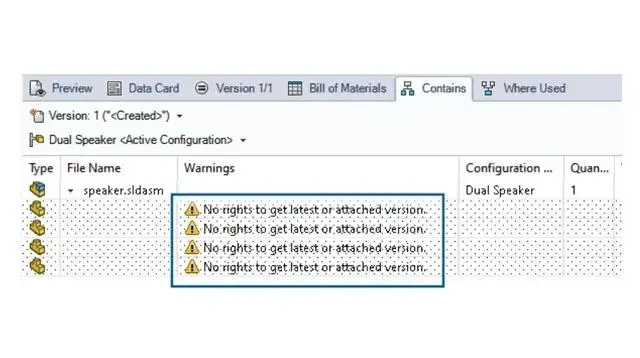

‌四、高级场景：与 PDM/Vault 系统映射属性‌

若使用 Autodesk Vault 或 SOLIDWORKS PDM：

需在 Vault 端配置 ‌属性映射‌，将 Vault 字段（如“类型”、“状态”）映射到 SW 文件的自定义属性 ‌‌

确保客户端安装了 SwDocumentMgr.dll 并注册成功 ‌‌

参考资料

‌‌

SOLIDWORKS 2023 帮助：指定自定义属性

‌‌

SOLIDWORKS 2024 帮助：属性-自定义和配置属性

‌‌

SOLIDWORKS 2026 帮助：自定义图纸格式

‌‌

SOLIDWORKS 2019 帮助：链接注释到文档属性

如需进一步操作演示，可参考官方视频教程：SOLIDWORKS如何修改属性映射与标题栏 ‌‌
