在 SOLIDWORKS(SW) 中进行应力分析后,查看和解读结果主要依赖于以下几类关键数据和可视化工具。以下是核心要点:一、主要查看内容
应力分布图
通过颜色渐变(通常为彩虹色谱)显示模型各部位的应力大小:红色/黄色 → 高应力区域(潜在失效点)
蓝色/绿色 → 低应力区域
可识别应力集中区(如孔、倒角、几何突变处)
位移/变形图
展示模型在载荷下的变形量和方向
红色表示最大位移,用于评估结构刚度和功能可行性
安全系数图
安全系数 = 材料屈服强度 / 最大应力
安全系数 > 1 表示结构安全;若 < 1,存在屈服风险
反作用力与载荷平衡
验证支撑反力是否与施加载荷平衡,确保边界条件设置正确
二、查看操作步骤(以 SOLIDWORKS Simulation 为例)
完成算例求解后,在 Simulation 树形管理器 中右键点击结果项(如“Stress1”、“Displacement1”等)
选择 “显示” 或双击该结果项,自动生成对应图表
可通过 MotionManager 工具栏 切换不同图解类型(应力、位移、安全系数等)

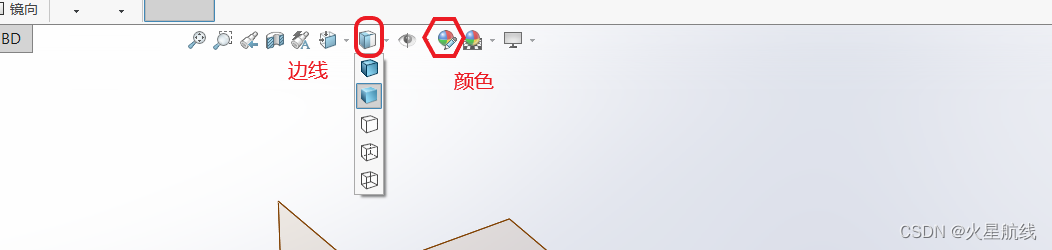

点击 “图解选项” 图标,可调整显示设置(如比例、等高线数量、是否显示变形)
三、进阶技巧
孤立零件查看(装配体中)
隐藏其他零件,或右键目标零件 → “孤立”,再查看其应力图
生成报告
可导出为 HTML 报告 或 eDrawings 文件,便于分享与存档
使用 FineBI 做深度分析(适用于批量或多方案对比)
将结果数据导入 FineBI,进行多维度统计与可视化
四、注意事项
SimulationXpress 限制:仅支持单实体、线性静态分析,不适用于装配体或复杂接触
若需更高级功能(如非线性、接触、疲劳),需使用 SOLIDWORKS Simulation Professional/Premium
如需详细操作演示,可参考以下资源:B站完整教程
官方帮助文档
