板簧,常用于汽车的悬架。它诞生于中世纪,沿用至今,用途非常广泛,是弹簧中一种很有代表性的结构,因此板簧的设计关系到承受载荷、使用寿命等重要问题,当然对它进行受力分析是必不可少的。而ansys是一款强大的有限元分析软件,今天在这里带大家一起看看怎样利用ansys对板簧进行有限元分析。

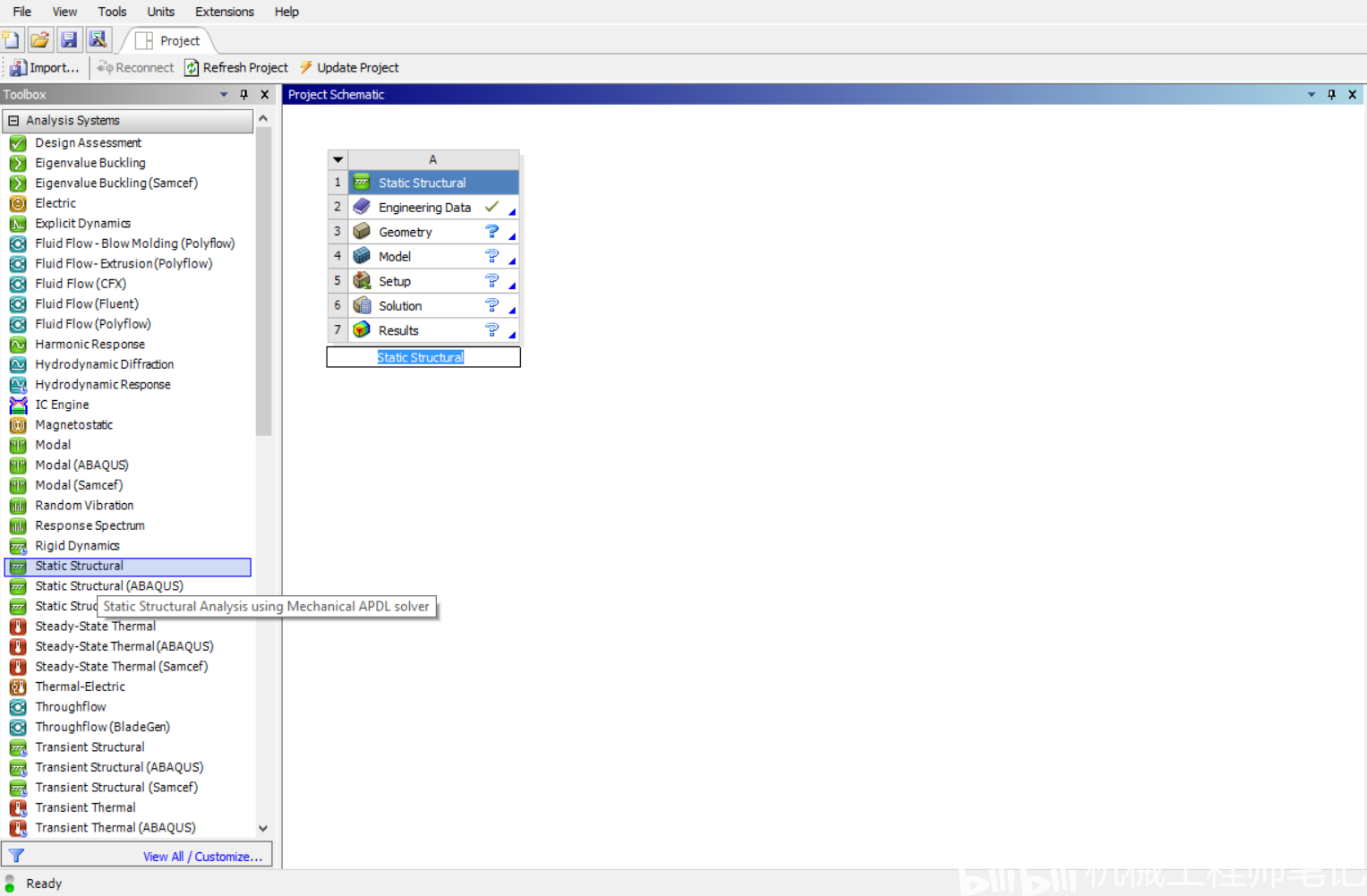

第1步,打开ANSYS,单击static structural:
第2步,右键单击geometry→imput geometry→选择板簧三维文件:

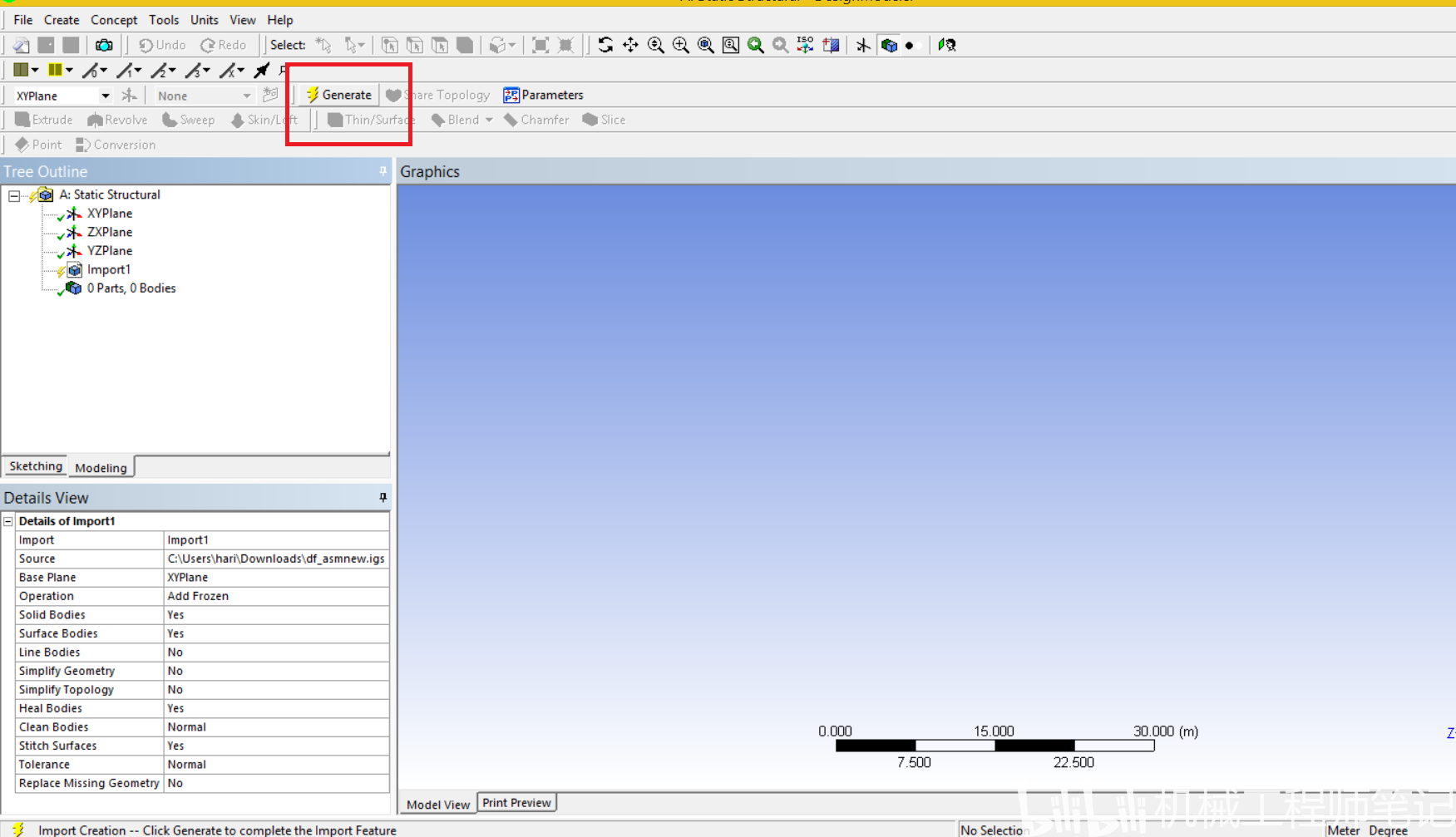

第3步,单击generate:

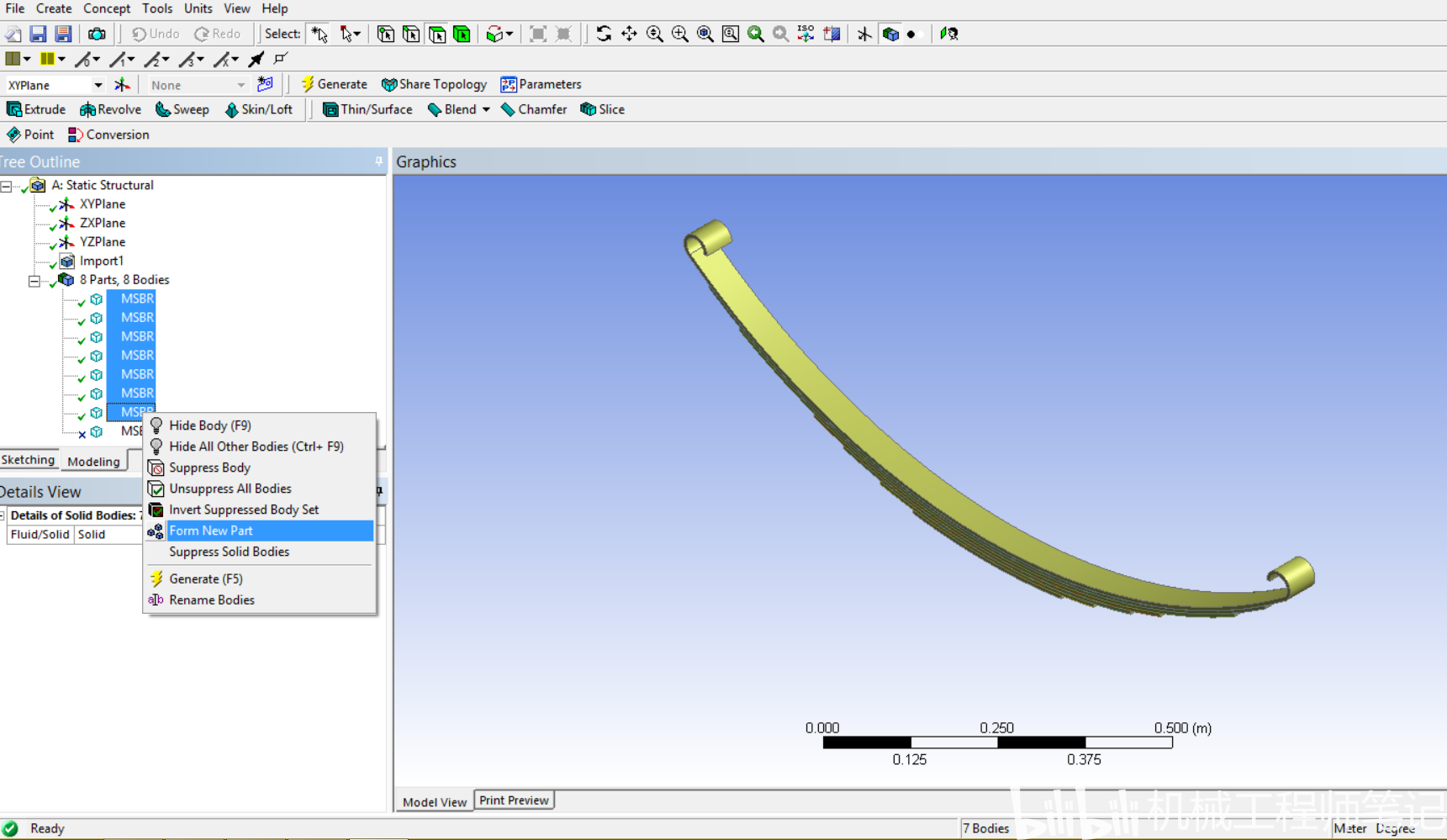

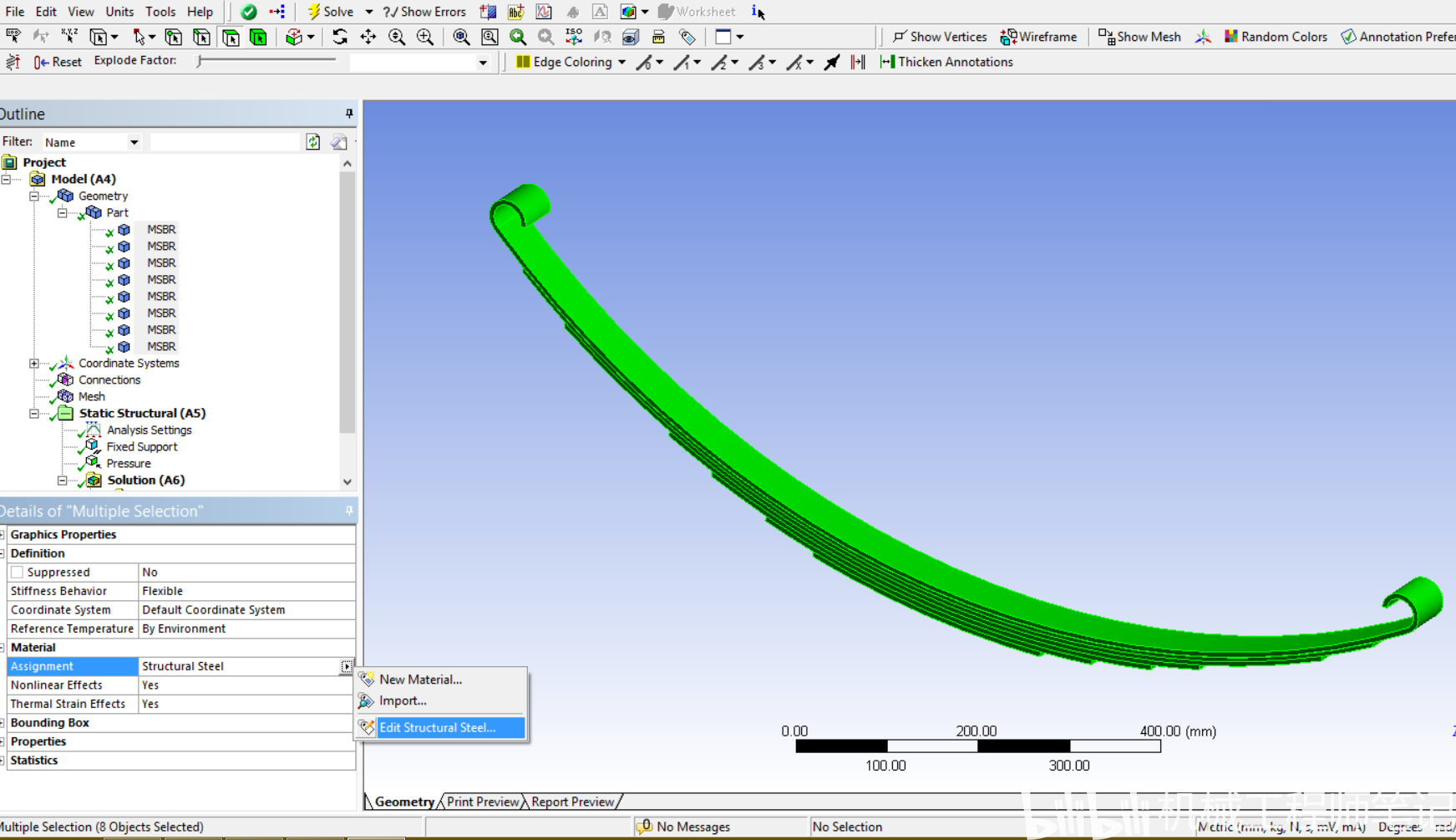

第4步,全选模型下的msbr,右键单击然后选择from new part:

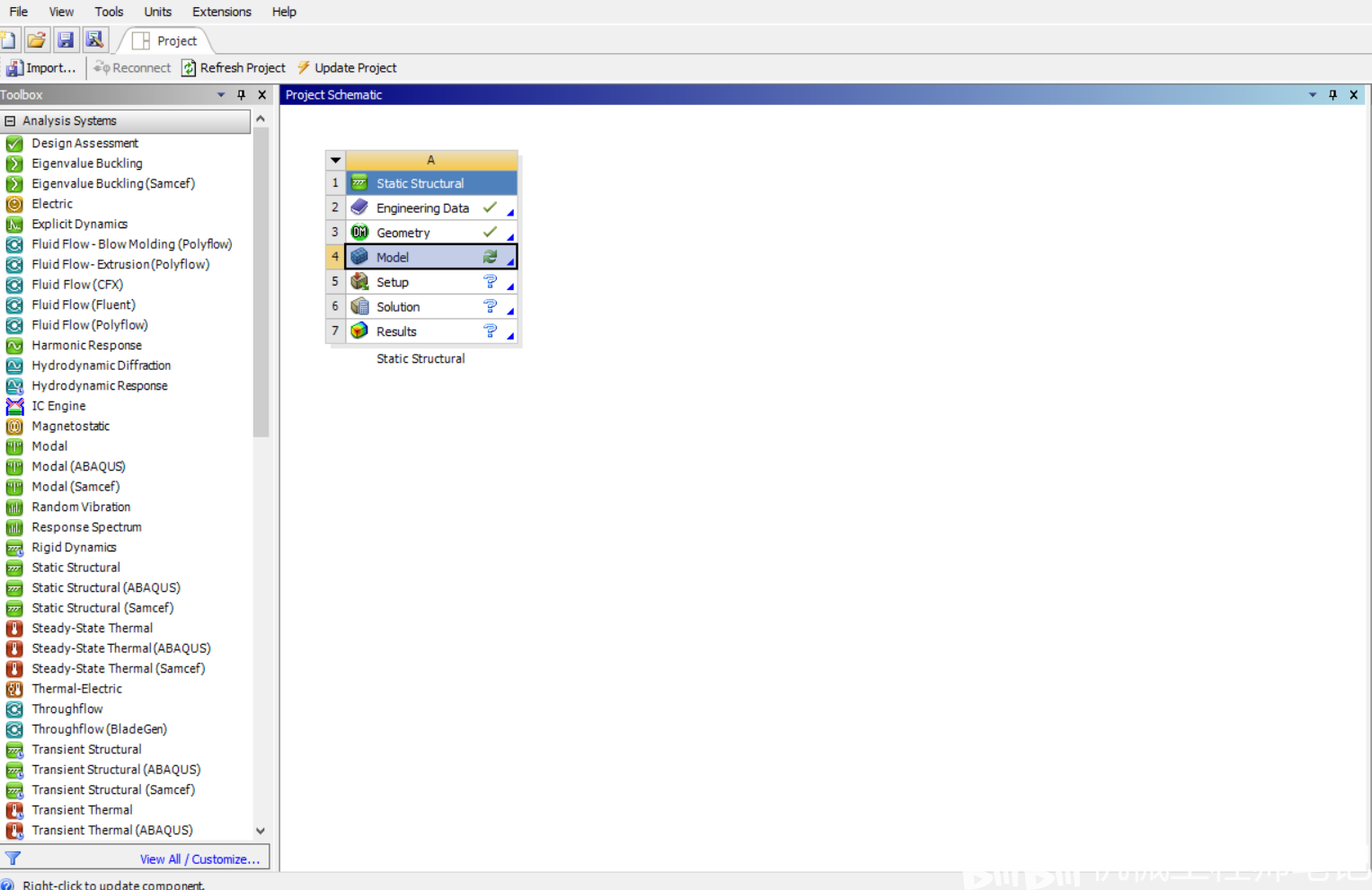

第5步,选择model:
第6步,右键单击mesh,选择generate mesh:

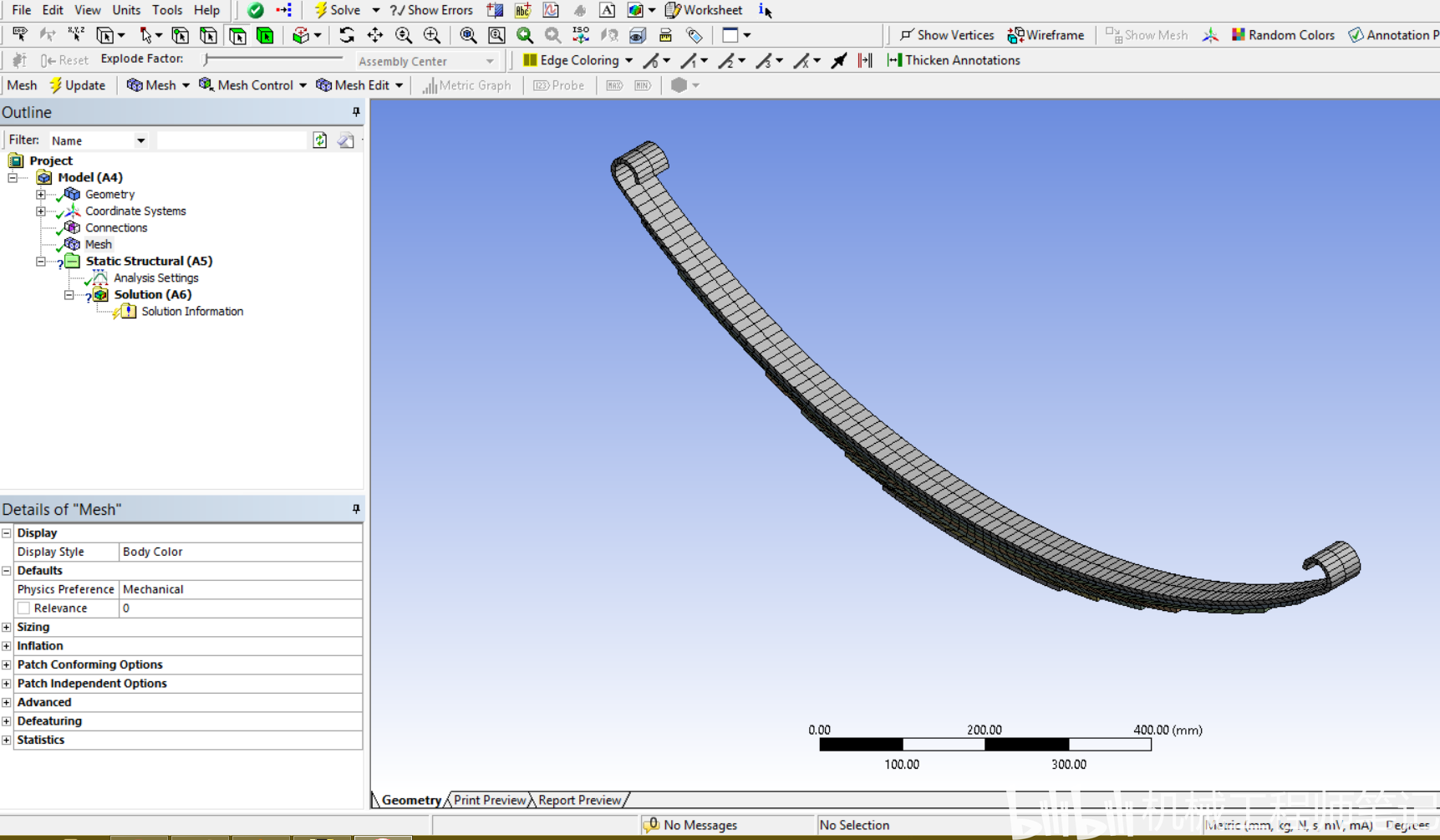

第7步,生成网格如图:

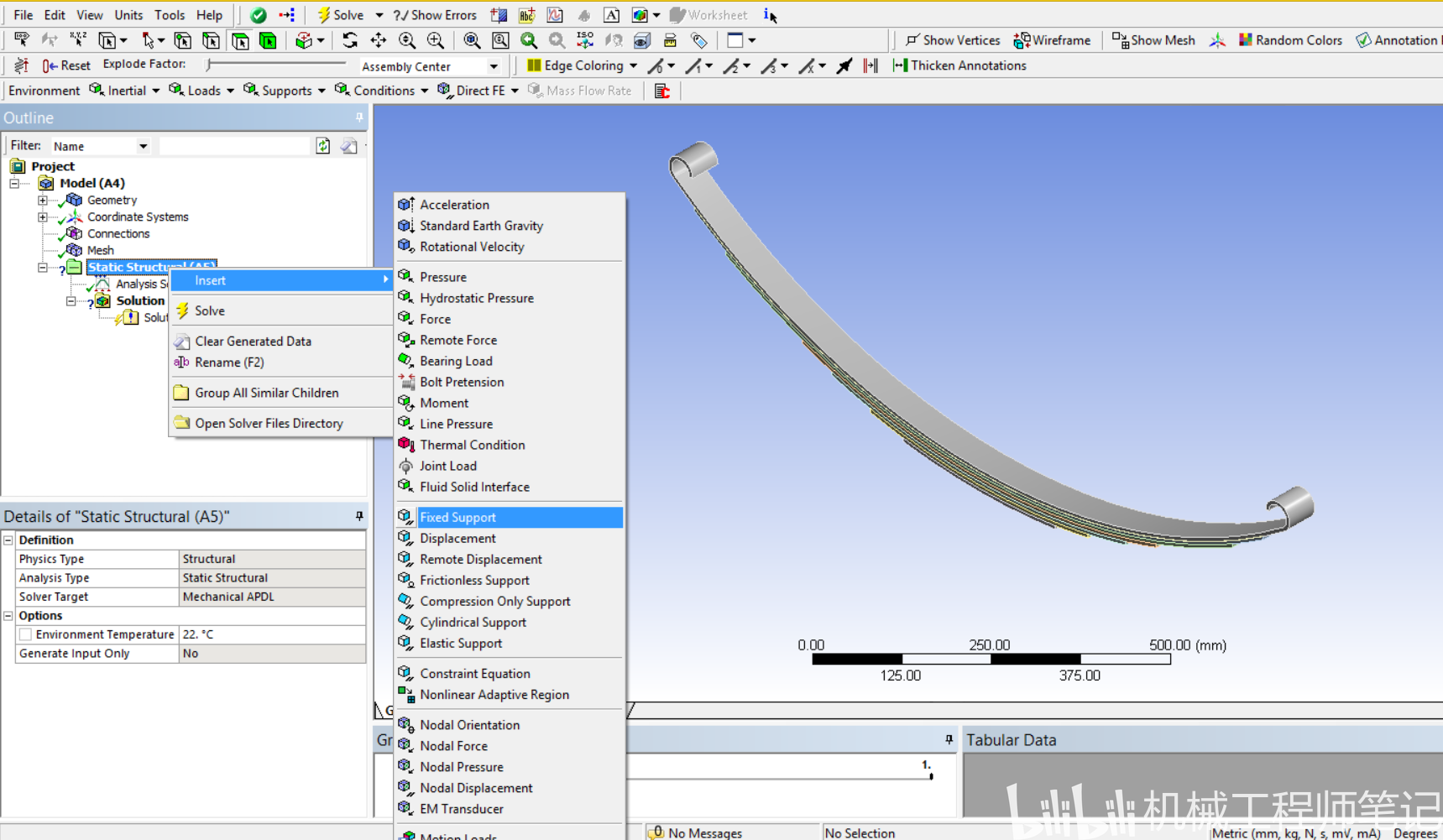

第8步,右键单击static structural→insert→fixed support:

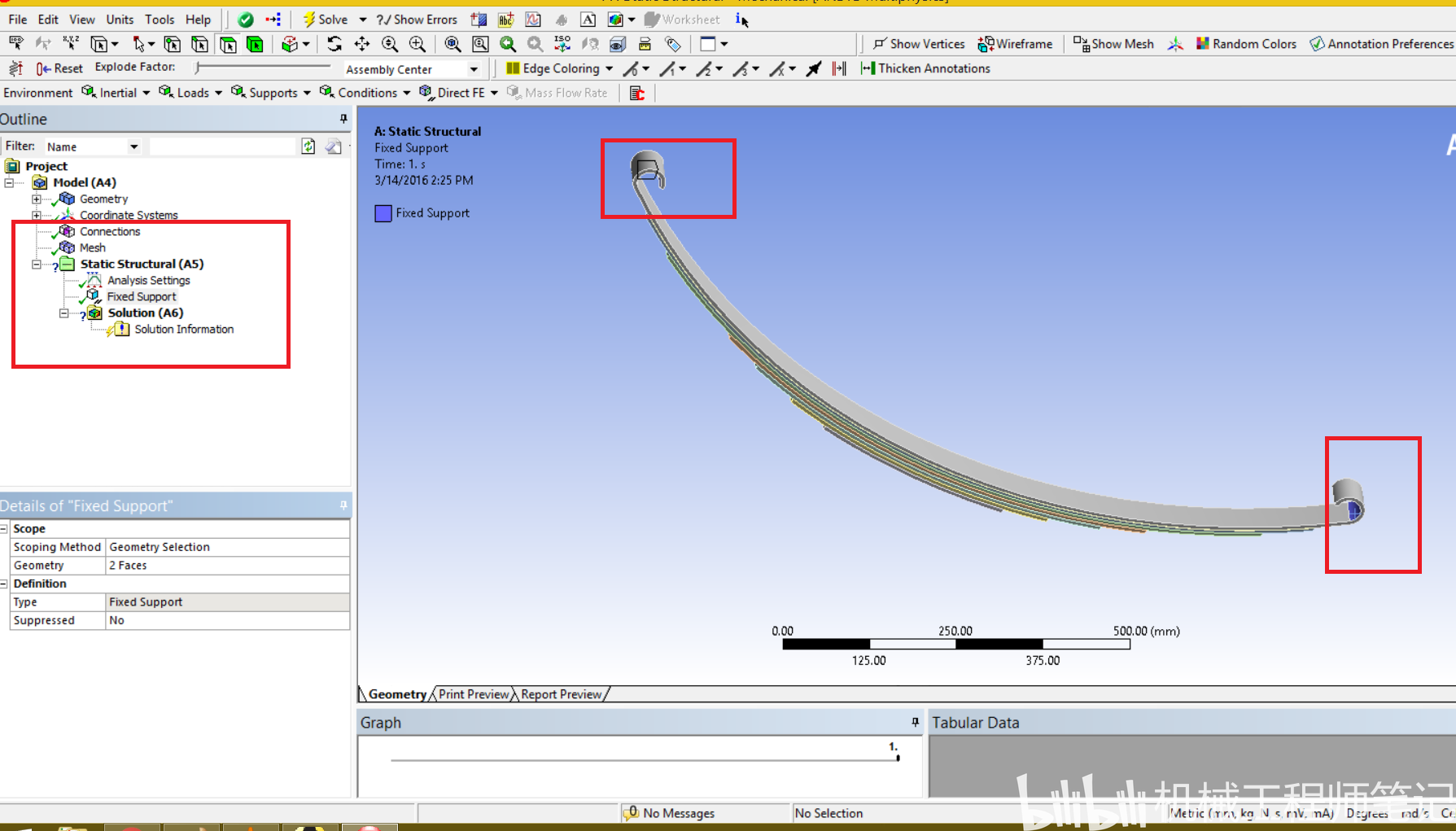

第9步,然后选择板簧的两端:

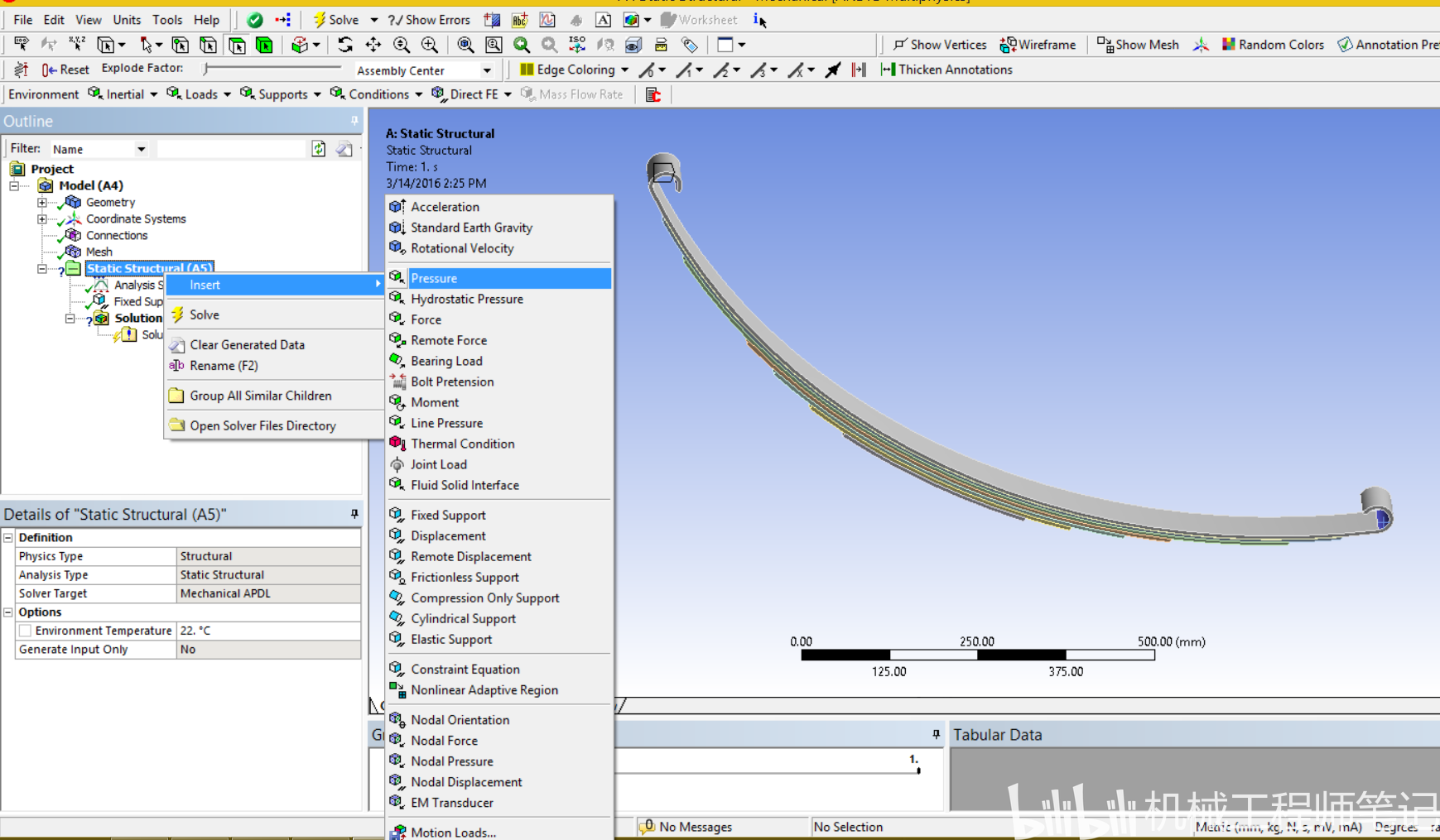

第10步,然后再右键单击static structural→insert→pressure:

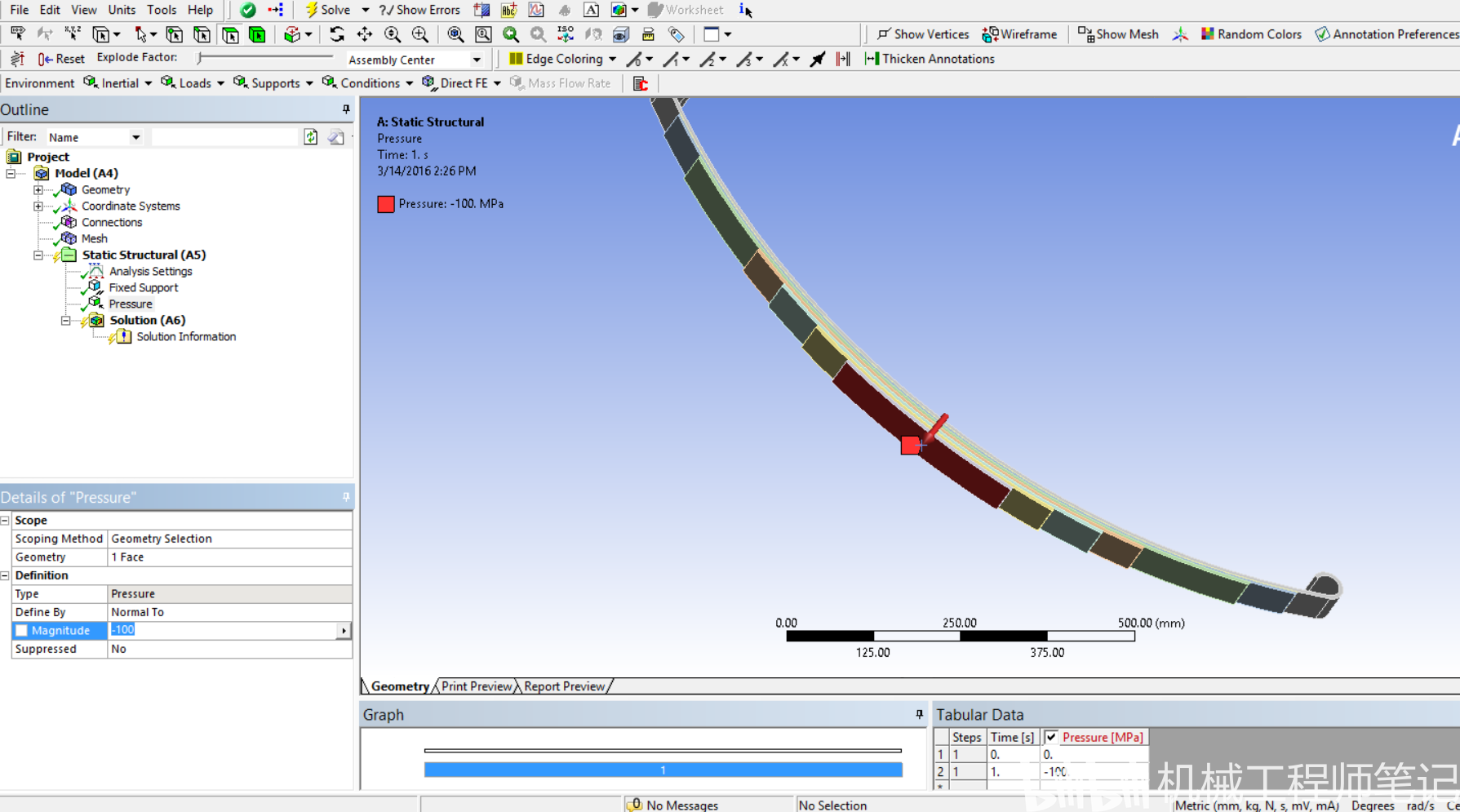

第11步,选择板簧的受力面,在magnitude中输入-100:

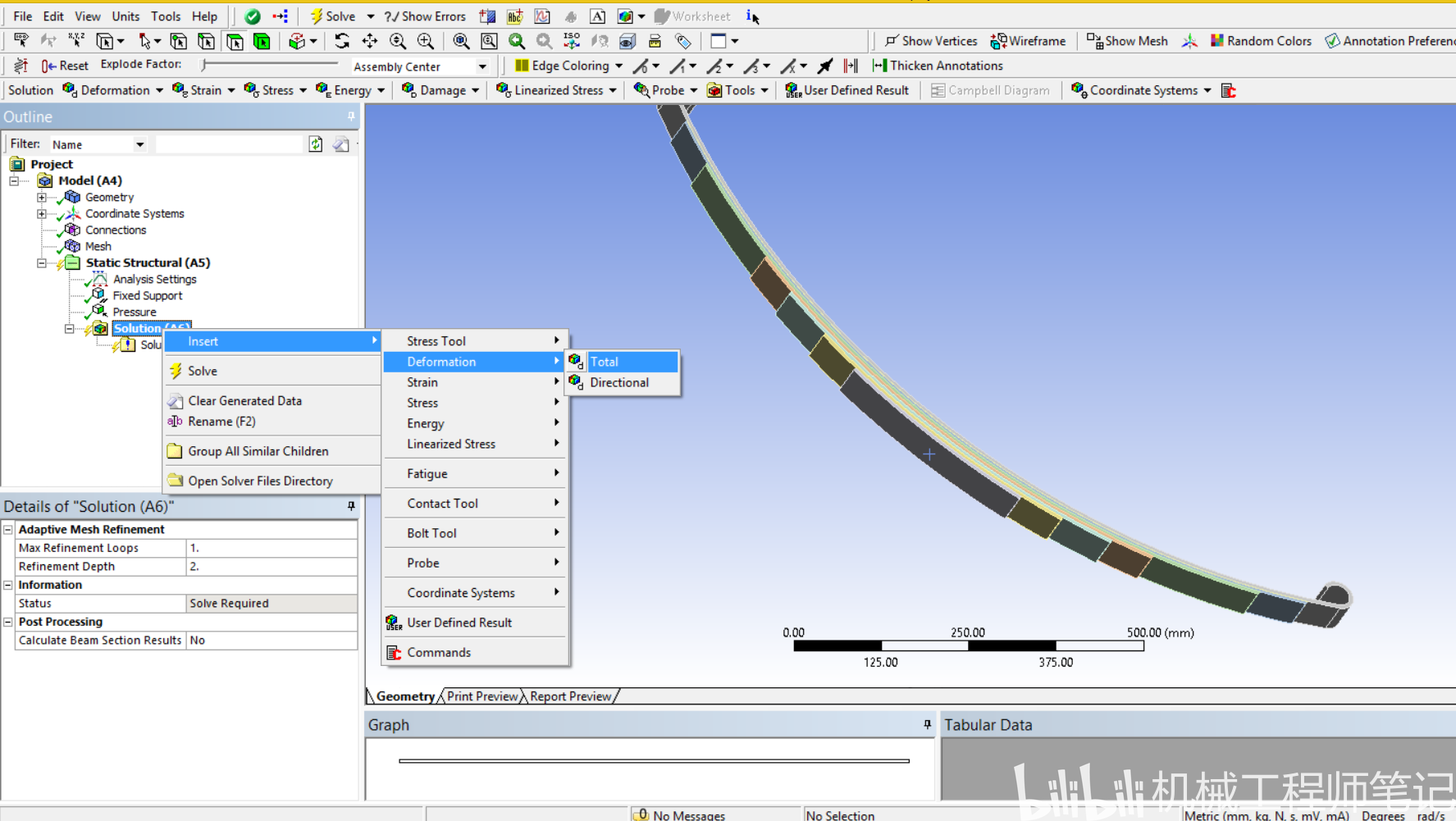

第12步,右键再次单击solution,依次选择→insert→deformation→total:
第13步,右键再次单击solution,依次选择→insert→stress→equivalent:

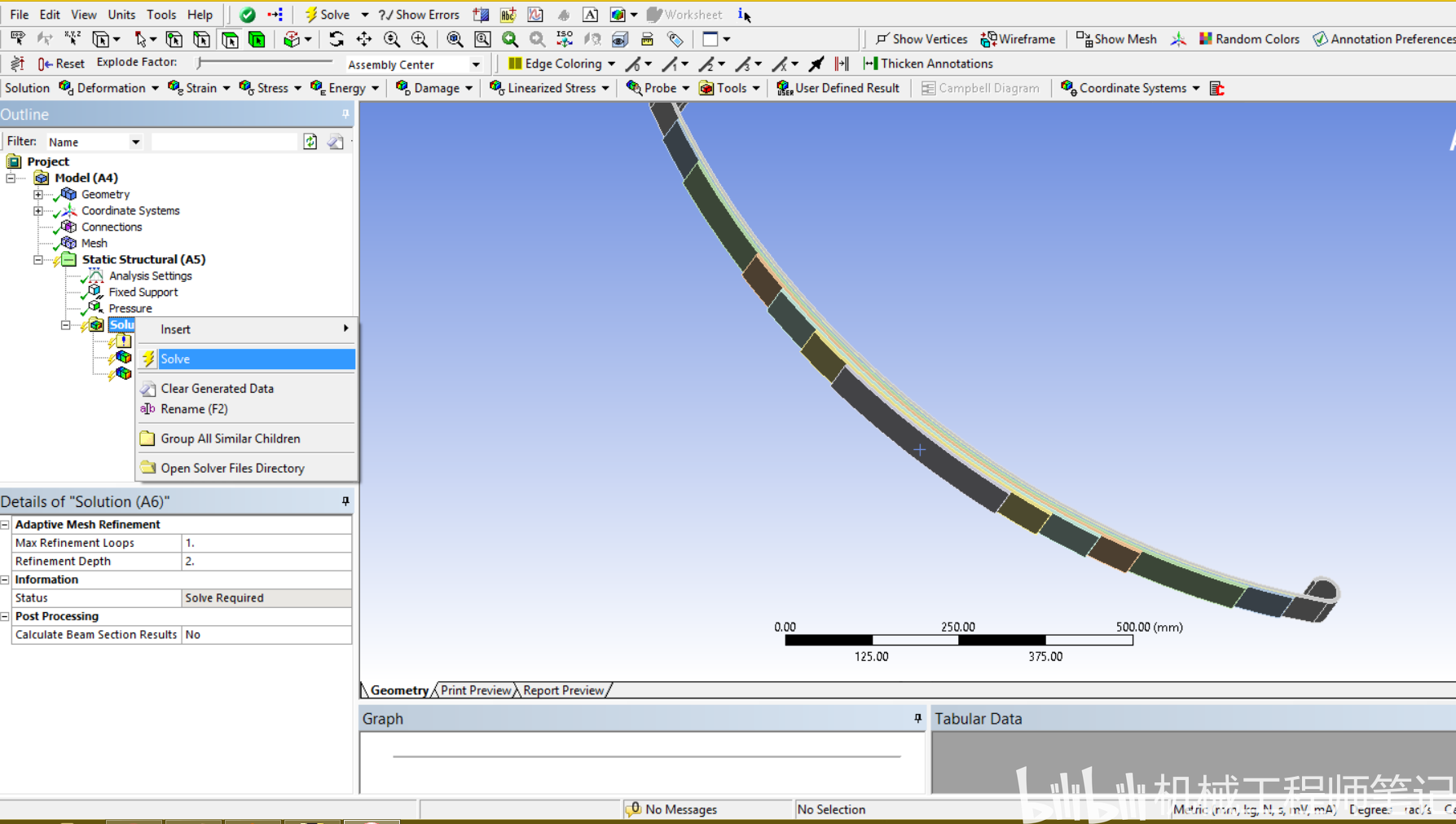

第14步,然后右键单击solution,选择solve进行解算:

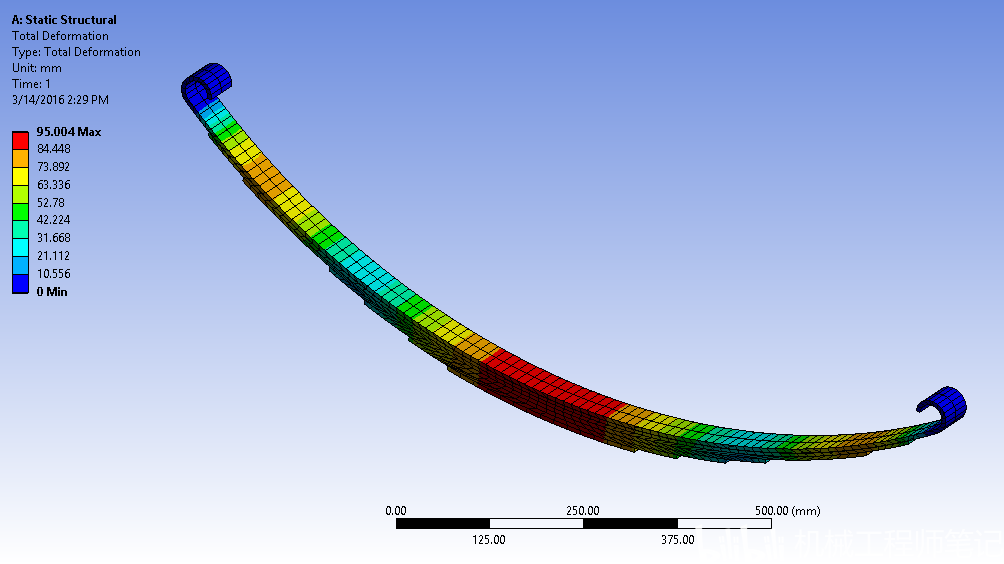

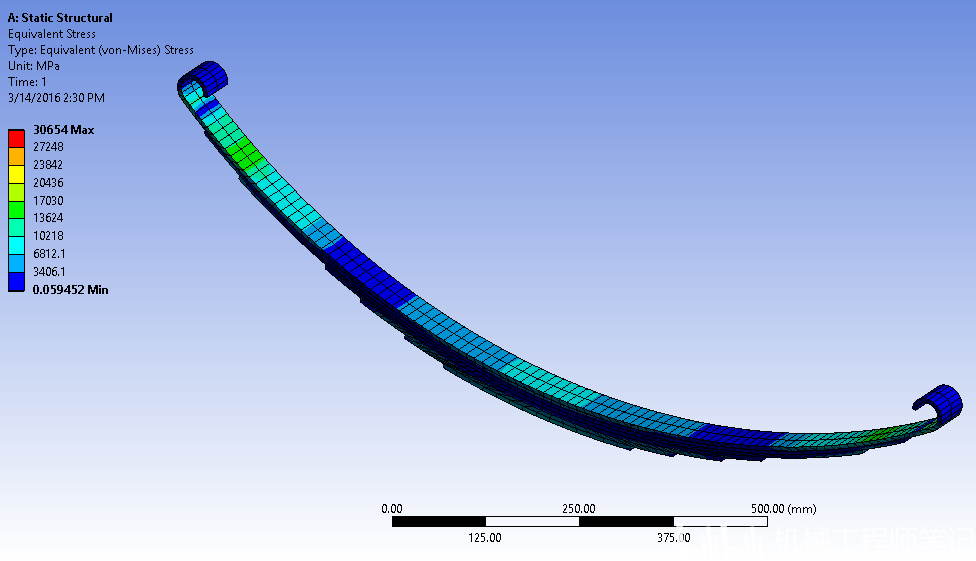

第15步,然后我们就可以查看总变形(total deformation)等效应力(equivalent stress)的结果:
至此,整个操作结束,根据结果分析我们可以看到板簧的变形位置和应力集中点,并且可以对板簧做的设计做相应的调整。
