窗口管理：Allegro软件窗口关闭后的恢复方法

我们在使用Allegro软件的时候，除了在上面一栏有很几排的工具栏菜单以外，上面是显示常用的一些命令还有工具，还有一些窗口显示，比如Find面板窗口、Visiblity面板窗口、Options面板窗口等，如图5-38所示。

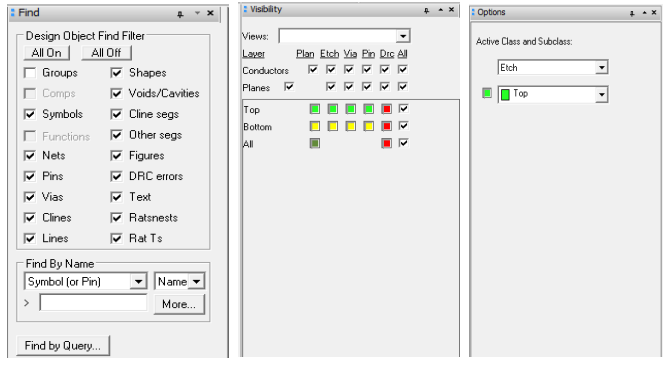

   图5-38  Allegro软件不同窗口示意图


Ø从图5-38所示的窗口的界面来看，每一个面板右上角有一个关闭的按钮，我们在进行PCB设计的时候，会进行误操作，将这些面板删除，所以呢，当我们将这些面板的窗口关闭之后，需要在这些面窗口进行参数设置的时候，就比较麻烦，所以呢，我们这里讲解一下如何将这些关闭之后的面板窗口进行显示。

Ø首先，关闭窗口之后，我们需要执行菜单命令，View-Windows，如图5-39所示，在下拉菜单中，可以选择窗口显示；

lCommand：命令行，在此命令行中输入命令；

lOptions：参数选择面板，执行每一个命令后，在这里进行参数选择就行了；

lFind：执行命令，在这个面板对命令执行对象进行选择；

lVisiblity：每一层显示窗口；

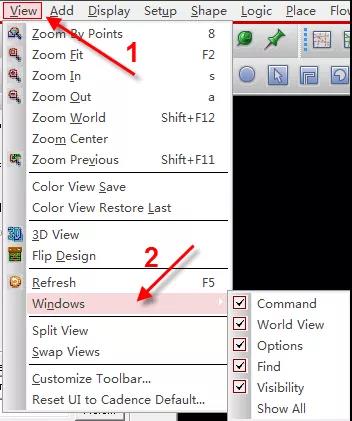

   图5-39  Allegro软件窗口显示设置示意图


Ø然后，可以从图5-39所示，在每一个面板的前面都有一个勾，打勾表示会在PCB界面进行显示，没有打勾的，已经在PCB界面关闭显示了；

Ø最后，最下面的一项，Show  All，点击这个选项，可以一键讲上述所有的窗口进行显示，这样不用一个一个显示，方便操作。

上述就是在Allegro软件中，出现误操作，将一些面板的窗口进行关闭显示了，通过设置参数，将其显示的方法。
