Allegro中设置开窗(Solder Mask)

阅读数 3
点赞 0
article_banner

在PCB设计 应用 场景中，需要设置开窗用来做屏蔽罩、散热、接地等作用。今天就介绍下Allegro中如何设置开窗。

所谓“开窗”即是那个区域没有阻焊层，直接露出铜箔。那么该如何操作呢？

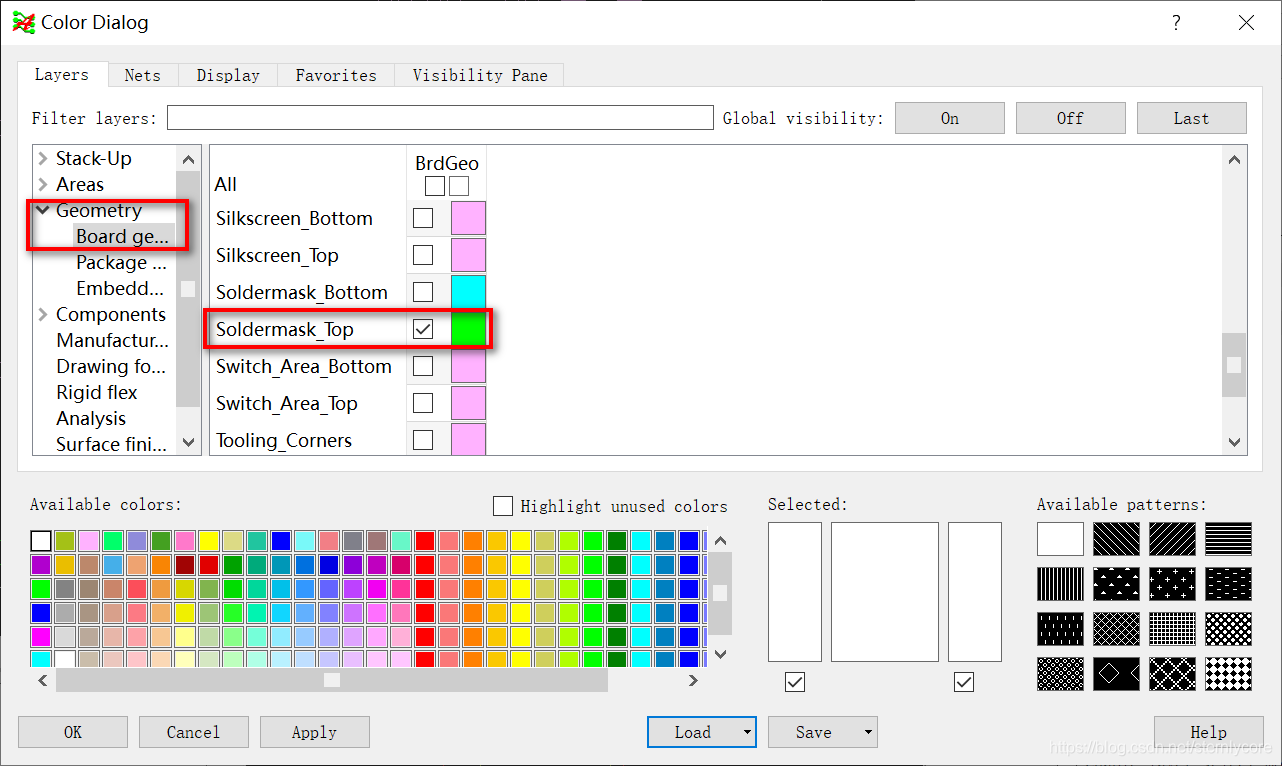

  1. 首先要明确开窗的层，需要在Board geometry中选择Soldermask Top(Top面开窗)或Soldermask Bottom（Bottom面开窗）。打开颜色管理器，设置Soldermask Top（项目中在Top层开窗）可见并设置好颜色，如下图所示：

在这里插入图片描述

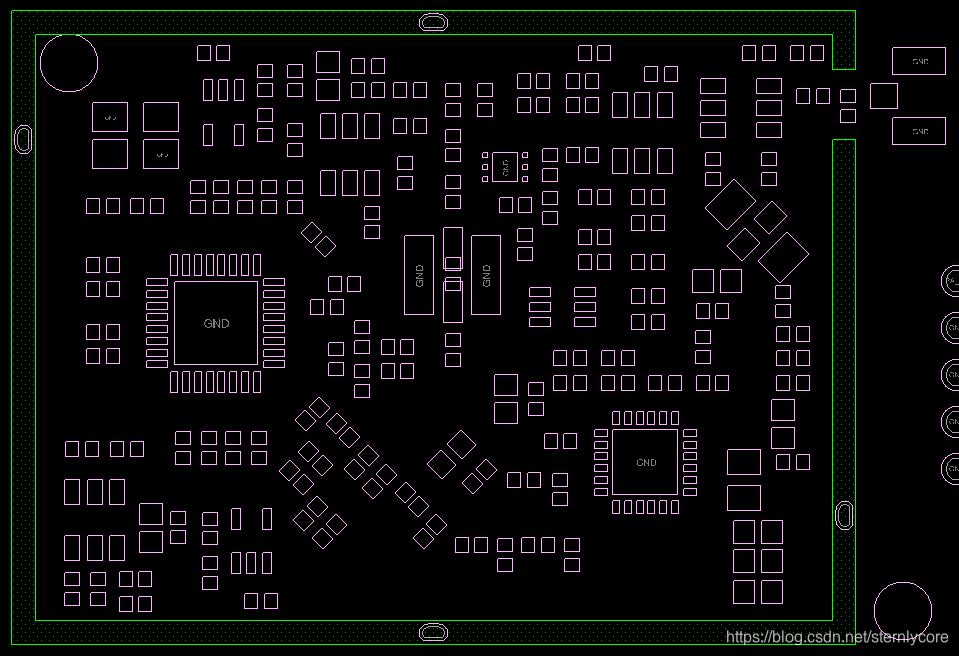

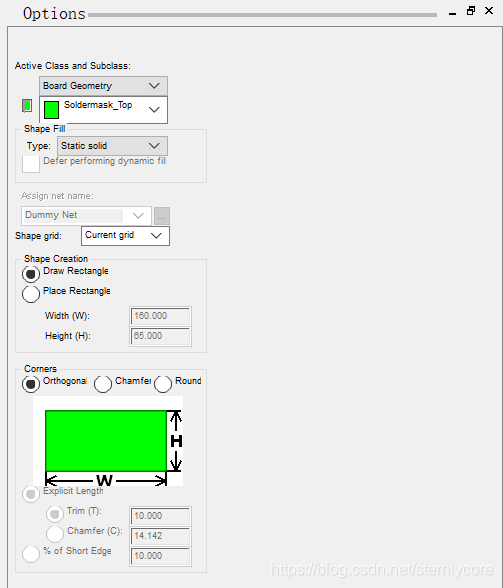

  1. ，可以使用划线或shape的形式绘制。如下图绿色区域所示：

在这里插入图片描述

在这里插入图片描述

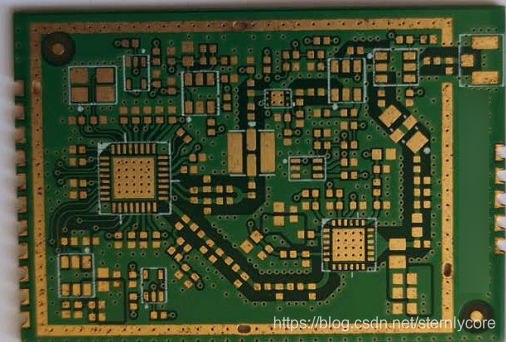

  1. 制板完成后效果如下图所示：

在这里插入图片描述

以上就是Allegro设置开窗的方法，比较简单。
