Adams中精确定位与方向设置技巧

方法1:方向(Orientation)

使用三个旋转角度确定刚体或柔体的方向。Adams View从初始坐标系开始,应用三个连续的旋转来确定物体的方向。

根据您选择的约定,在x、y和z轴的任意组合中,围绕空间固定轴或身体固定轴进行旋转。默认情况下,提供物体313(物体固定的z,x,z)角度。

Adams View在“相对于的方向”或“相对于的位置”文本框中应用相对于坐标系的方向角。

方法2:沿轴的方向(Along Axis Orientation)

定义轴需要两个点,但可以输入一个或两个点来引导轴。如果输入两个点,轴将从第一个位置指向第二个位置。如果输入一个点,Adams View将使用在“位置”文本框中指定的位置作为第一个点,并将新位置作为第二个点。


   方向示例

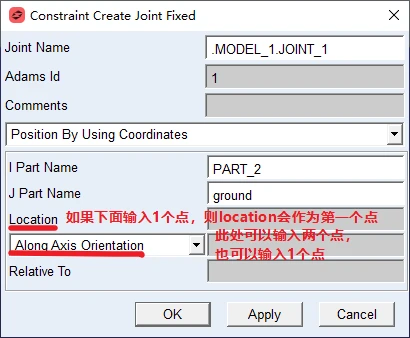

   沿着轴的方向


这方式并不能完全决定坐标系的方向。Adams View以绕轴任意旋转的方式定位坐标系。如果必须完全控制坐标系方向,请选择“方向(Orientation)”或“平面内方向(In Plane Oriention)”。

也可以使用标记的位置控制柄以图形方式定向轴。只需将标记上适当的轴指向所需的方向。

方法3:平面内方向(In Plane Oriention)

通过引导其中一个轴和定位其中一个坐标平面来确定刚体或柔体的方向。

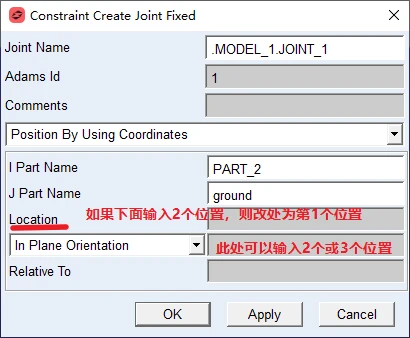

   平面内方向


要定义轴和平面,需要三个点。但是,您可以输入两个或三个位置。如果输入三个位置,轴将从第一个位置指向第二个位置,并且平面与由三个位置定义的平面平行。如果只输入两个位置,Adams View将使用在“位置”文本框中指定的位置作为第一个点,其他两个位置作为第二个点和第三个点。


   方向和位置示例



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
