Adams接触定义系列五：柔性体接触设置和技巧

柔性接触方程是基于线性柔性体的模态求解的方式进行建立的。柔性体的实时节点位置是通过模态叠加的方式进行计算。接触计算中，柔性体的三角形网格被视为小的面几何。柔性体接触位置的计算与刚性体接触位置的计算方法一样，均使用同样的技术，参考接触指南（一）。柔性体的接触应用IMPACT方法计算接触力，罚函数的方法不再支持柔性体的接触定义。本文主要针对柔性体的接触理论、接触计算的方法以及接触参数的设置进行阐述。

01 柔性体接触的理论

柔性体接触理论主要把包括如下几个方面：

02 柔性体接触计算的原理

不管是刚体、柔性体、2D或者3D单元，接触力的计算均需要渗透深度作为接触函数的输入，从而得到接触过程中的接触力。

接触类型为柔性体与柔性体的接触类型时，几何通过每个物体的曲面节点的网格定义。而有限元网格的节点被分组成三角形。当柔性体接触时，将会形成一个相交的空间区域。只有该相交区域内的节点，会产生接触的作用力。而总的接触力会分布到各个节点上，节点的接触力的大小与各个节点的渗透深度成正比关系。

当相交空间的区域内I柔性体与J柔性体各自节点的数量不一样时，这种情况并不会影响接触力的计算。因为柔性体的相关接触关系，需要保证整个接触区域的接触力合力大小相等方向相反。而节点数量不一致，并不违反上述的要求。

03

柔性体接触的限制

01

柔性体的接触定义是基于线性理论，对于大变形的接触，结果精度相比实际会有一定的出入；

02

柔性体接触定义类似于使用接触函数，而接触函数是一个非线性弹簧阻尼器。对于接触应力的获取，推荐应用非线性有限元进行分析；

03

柔性体是基于模态的方法建立的，意味着接触力的求解是基于模态振型求解的，故在进行有限元mnf输出时，需要确保柔性体的模态数量能够满足分析的工况；

04

可以应用模态应力恢复得到柔性体的应力，但需要拥有Adams/Durability的license；

05

柔性体的接触计算需要应用C++求解器，同时只支持IMPACT方法。

04 柔性体接触参数的设置

柔性体的接触参数的设置方法可参考刚体的接触参数的设置方法。

■接触刚度

■ 接触力指数

■ 最大渗透深度

■ 最大接触阻尼Cmax

05 接触求解设计技巧

01

为了避免模型文件过大，可在输出柔性体的过程中，只保留柔性体接触区域的网格，非接触区域定于为PLOTELs单元，或者应用Adams/Flex工具对柔性体文件进行优化（参考“应用AdamsFlex处理模态中性文件-上篇”）

02

尝试应用误差为0.01的SI2积分器或者默认误差值1E-5或者更小的误差的HHT积分器；

03

初始仿真，可将输出步长定义为0.001，如果运行很好，可进一步增加步长;

04

可尝试将校正器corrector从origin调节为modified类型;

05

由于低阶次的积分器相比于高阶次积分器更为稳定，可以将积分器中的最大阶次Kmax设置为2;

06

防止积分器应用更大的积分步长，将HMax设置为较小的数值，避免因为积分步长过大而出现报错问题；

07

设置插值方式Interpolate=On，这种设置不会强制积分器步长与输出步长一致；

08

为避免生成过多无用的接触类数据，减少结果文件的输出，可将Save Files调节为No。

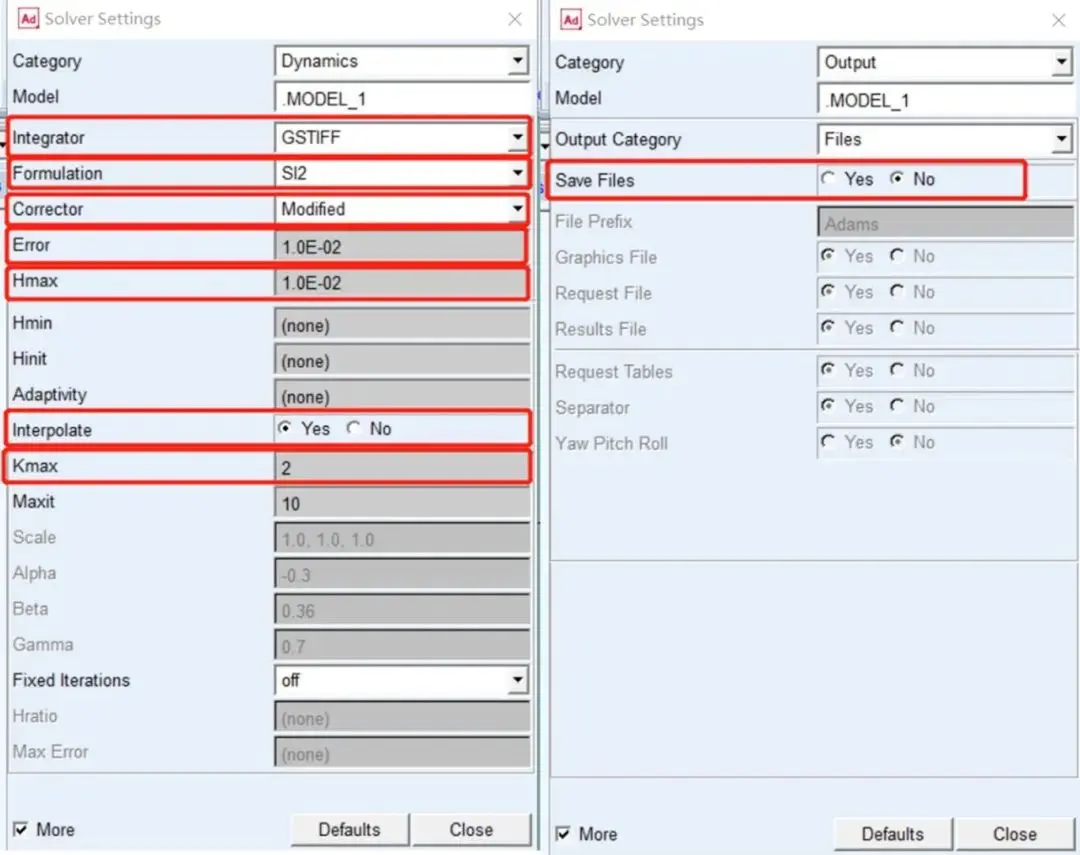

图1 求解器的设置
