广义Maxwell模型在Abaqus中的Prony级数应用

  • 线性粘弹性材料广义Maxwell模型

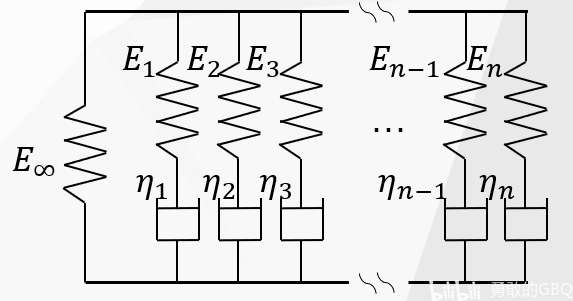

粘弹性材料概括了材料的弹性和粘性特征,由弹簧和阻尼分别表征。广义Maxwell模型是多支Maxwell模型的组合。如图所示:


   广义Maxwell模型


其在时域的数学表达式为:

E(t)%3DE_%5Cinfty%2B%5Csum_%7Bi%3D1%7D%5E%7BN%7D%20E_ie%5E%7B-t%2Ft_%7BRi%7D%7D%20%5Ctag%7B1%7D

频域的数学表达式为:

E(%5Comega)%3DE_%5Cinfty%2B%5Csum_%7Bi%3D1%7D%5E%7BN%7D%20%5Cfrac%7BE_i%20%5Comega%20t_%7BRi%7Di%7D%7B1%2B%5Comega%20t_%7BRi%7Di%7D%20%20%5Ctag%7B2%7D


式中:

E_%5Cinfty%20%E2%80%94%E2%80%94平衡模量;

E_i%20%E2%80%94%E2%80%94第 i 时刻的松弛强度

t_%7BRi%7D%20%E2%80%94%E2%80%94第 i 时刻的松弛时间,t_%7BRi%7D%3D%5Ceta_i%2FE_i

i%E2%80%94%E2%80%94为虚数单位

  • Abaqus中的Prony 级数

引入E_0%3DE_%5Cinfty%20%2B%5Csum_%7Bi%3D1%7D%5E%7BN%7D%20E_i,则m_i%3DE_i%2FE_0

方程(1)可写做:

E(t)%3DE_0(1-%5Csum_%7Bi%3D1%7D%5E%7BN%7Dm_i)%2B%5Csum_%7Bi%3D1%7D%5E%7BN%7Dm_iE_0e%5E%7B-t%2Ft_%7BRi%7D%7D%5Ctag%7B3%7D

由弹性模量之间的关系:

E%3D3K(1-2%5Cnu)%20%5Ctag%7B4%7DE%3D2G(1%2B%5Cnu)%20%5Ctag%7B5%7D

可以计算剪切模量和体积模量。

G(t)%3DG_0(1-%5Csum_%7Bi%3D1%7D%5E%7BN%7Dg_i)%2B%5Csum_%7Bi%3D1%7D%5E%7BN%7Dg_iG_0e%5E%7B-t%2Ft_%7BRi%7D%7D%5Ctag%7B6%7DK(t)%3DK_0(1-%5Csum_%7Bi%3D1%7D%5E%7BN%7Dk_i)%2B%5Csum_%7Bi%3D1%7D%5E%7BN%7Dk_iK_0e%5E%7B-t%2Ft_%7BRi%7D%7D%5Ctag%7B7%7D

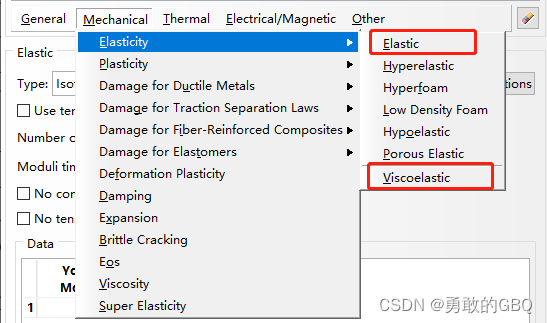

在Abaqus中粘弹性参数需要输入Elastic和Viscoelastic

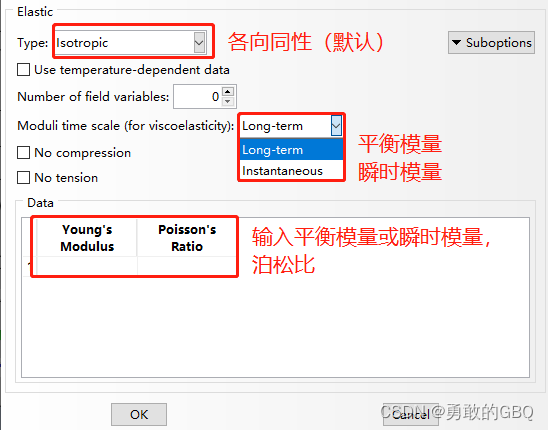

Elastic中

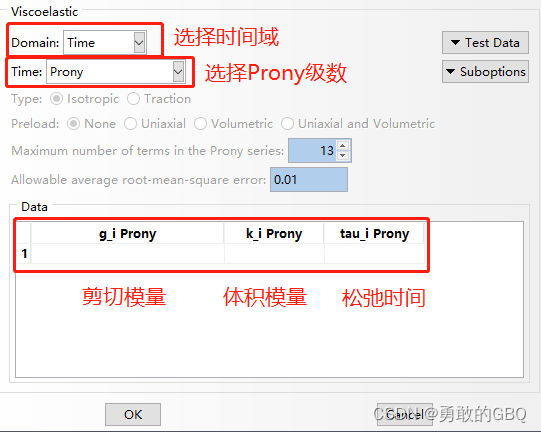

Viscoelastic中


**特别注意**Abaqus中,Prony为归一化参数,输入g_i%2Ck_i%2Ct_%7BRi%7D。有时体积模量为常数,此时k_i%3D0

  • 例子

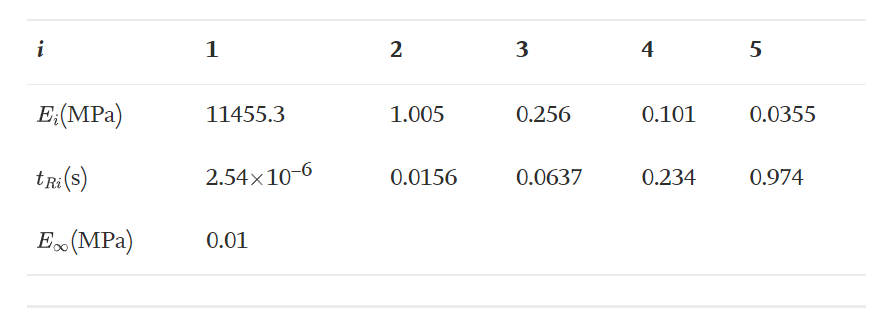

弹性模量为Maxwell模型:

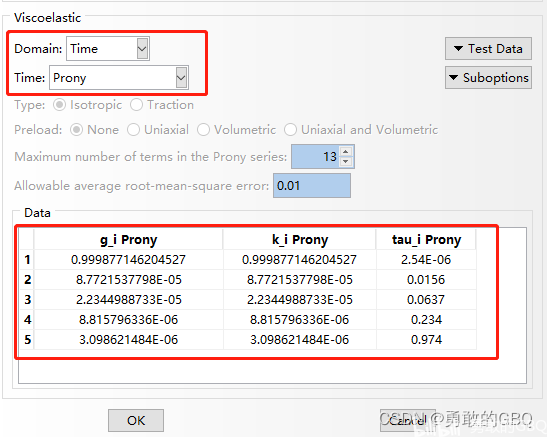

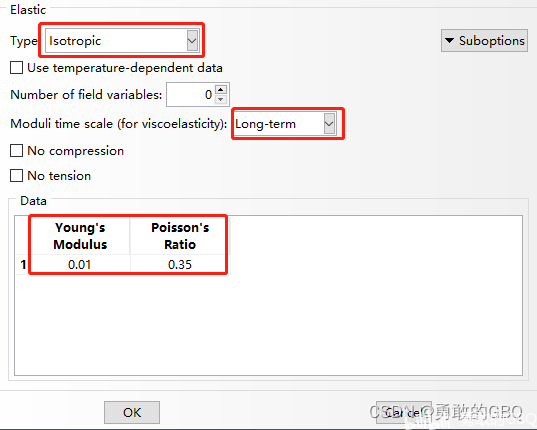

泊松比为0.35。最终输入为
