DCS系统构造特性与框架核心要点

DCS和HT600综述

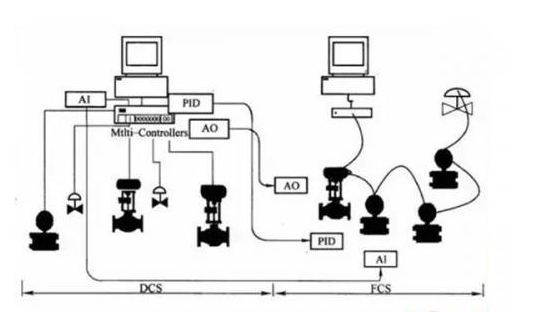

DCS(分散式控制系统)的主要特征是其集中管理和分散控制。基本要点包括从控制站连接计算机和现场仪表、控制装置等设备的树状大系统,整个系统具有树状拓扑和并行连线的链路结构,信号系统为模拟信号和数字信号的混合,设备信号到IO板一对一物理连接,然后控制站挂接到局域网,还可以做成冗余系统。

格发-DCS系统构造特性与框架要点


现在的DCS已经包括了现场总线技术,采用了标准的PLC编程语言。HT600控制系统是ABB推出的中小型DCS,它基于现场总线平台,采用开放的一体化控制器,在国内外的各行各业都得到了广泛应用。

系统组件

HT600控制系统分为过程控制级和操作员级。操作员级包含了操作和显示、归档和记录、趋势和报警等功能,而过程控制级执行开环和闭环回路控制功能。操作员级和过程控制级之间通信采用基于TCP/IP的工业以太网的控制网络。

配套软件

工程师站软件WinConfig及操作员站软件WinHMI是HT600控制系统的基本软件。工程师站软件提供了符合IEC61131-3标准的图形化组态方法,操作员站软件则包括了工艺流程图形显示、实时数据监视、系统硬件诊断状态显示、趋势文件归档等功能。此外,还有仿真控制器Emulator和运行配置工具WinAdmin。

配套硬件

HT600系统包括了控制器SP 600、IO模块及其相关模块,以及网关。控制器SP 600由CPU模块PM683和CPU端子底座TB711F组成,可以实现统一的工程软件控制。IO模块包括了数字量IO模块和模拟量输入模块,而网关则分为OPC网关和TRN网关。

项目树

WinConfig通过项目管理器进行组态、编辑、调试及输出项目文档,使用项目树的形式来进行规划和管理。一个项目中级别最高的元素是“组态CONF”,并自动生成了两种类型的任务列表,“USRTask”和“SYSTask”。

变量

HT600控制系统的变量分为系统变量和过程变量,系统变量用于存储资源的详细状态信息,而过程变量则用于存储过程信息,在使用前需要进行变量声明。

附录·HT600控制系统软件安装

HT600控制系统使用标准TCP/IP协议,所有项目中的资源节点都需要正确设置IP地址,而软件安装包括了演示模式和生产环境的安装模式选择,以及运行程序前的重新启动计算机等步骤。同时,还需要进行WinAdmin通用设置和资源ID设置。
