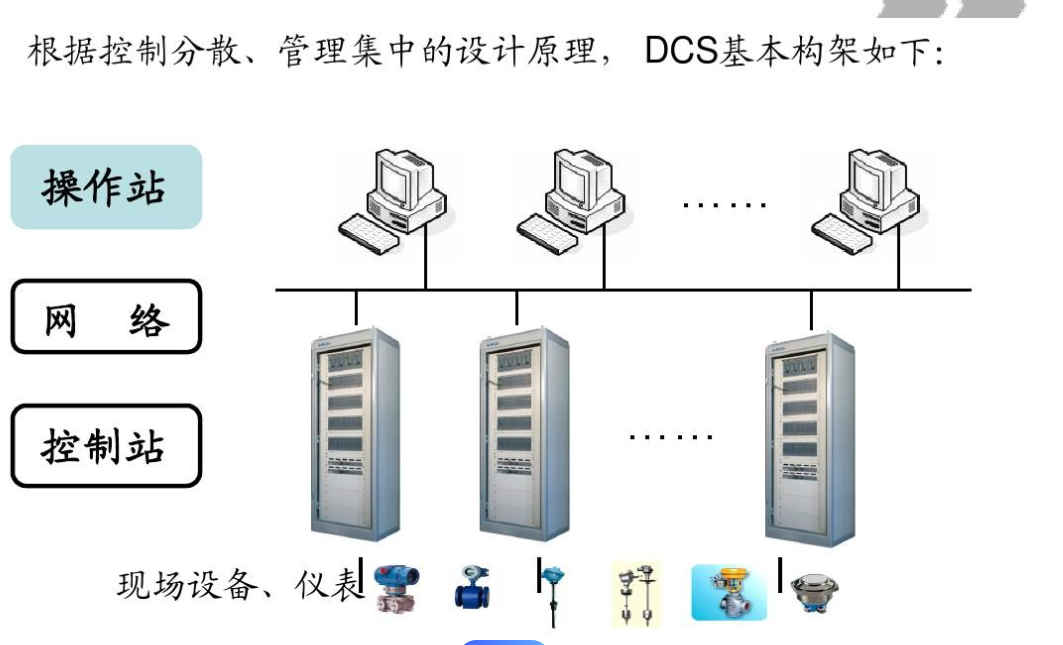

中控DCS网络架构与配置流程全览

"DCS系统组态"的含义是什么？

DCS系统组态通俗来说就是控制回路程序。

控制回路通常用于模拟量控制，一个控制器根据输入量，根据一定的规则和算法来决定输出量，这样就形成了一个控制回路。 控制回路可以分为开环和闭环。开环控制回路指的是输出是根据参考量确定的，输入和输出量之间没有直接的关系。而闭环控制回路则将控制回路的输出再反馈回来作为回路的输入，与该量的设定值或应该的输出值进行比较。闭环控制回路也被称为反馈控制，是控制系统中最常见的控制方式。

DCS系统组态的步骤包括哪些？

1、前期准备工作 在进行系统组态之前，应首先确定测点清单、控制运算方案、系统硬件配置，包括系统的规模、各站IO单元的配置以及测点的分配等，还要提出对流程图、报表、历史数据库、追忆库等的设计要求。

2、建立目标工程 在进行应用工程的组态之前，必须为该应用工程定义一个工程名，然后建立该工程的数据目录。

3、系统设备组态 应用系统的硬件配置通过系统配置组态软件完成。通过图形方式，将系统网络上连接的每种设备与一种基本图形对应起来。在进行系统设备组态之前，必须在数据库总控中创建相应的工程。

4、数据库组态 数据库组态是定义和编辑系统各站点的信息，这是整个应用系统的基础。在MACS系统中，有两类点，一类是实际的物理测点，存在于现场控制站和通信站中，点中包含了测点类型、物理地址、信号处理和显示方式等信息；另一类是虚拟量点，与实际物理测点相比，差别在于没有与物理位置相关的信息，可在控制算法组态和图形组态中使用。

5、控制算法组态 在完成数据库组态后，可以进行控制算法组态。DCS系统提供了符合IEC1131-3标准的五种工具：SFC、ST、FBD、LD和FM。

6、图形、报表组态 图形组态包括背景图定义和动态点定义，动态点能动态显示其实时值或历史变化情况，因此要求动态点必须与已定义点相对应。通过将图形文件连入系统，就可以实现图形的显示和切换。

7、编译生成 系统联编功能连接形成系统库，成为操作员站、现场控制站上的在线运行软件的基础。系统包括实时库和参数库两个部分，系统将所有点中变化的数据项放在实时库中，而将所有点中不经常变化的数据项放在参数库中。服务器包含了所有的数据库信息，而现场控制站上只包含该站相关的点和方案页信息，在系统生成后由系统管理中的下装功能自动完成。

8、系统下装 应用系统生成完成后，应用系统的系统库、图形和报表文件通过网络下装在服务器和操作员站。服务器到现场控制站的下装是在现场控制站启动时自动进行的。一旦现场控制站启动时发现本地的数据库版本号与服务器不一致，便会向服务器请求下装数据库和方案页。 由化工707编辑整理"
