SW Electrical版本管理可视化回溯与精准对比方法

在复杂的电气项目设计流程中，设计变更、版本迭代和团队协作是常态。如何清晰记录不同时间点的设计状态，并在需要时进行精准对比?SOLIDWORKS Electrical 内置的 “快照” 功能，正是为解决这一痛点而生的强大工具。它如同一个设计时光机，让项目的每一次重要演进都有迹可循，以下内容将会针对“快照功能“进行详细讲解。

一、 创建手动“快照“

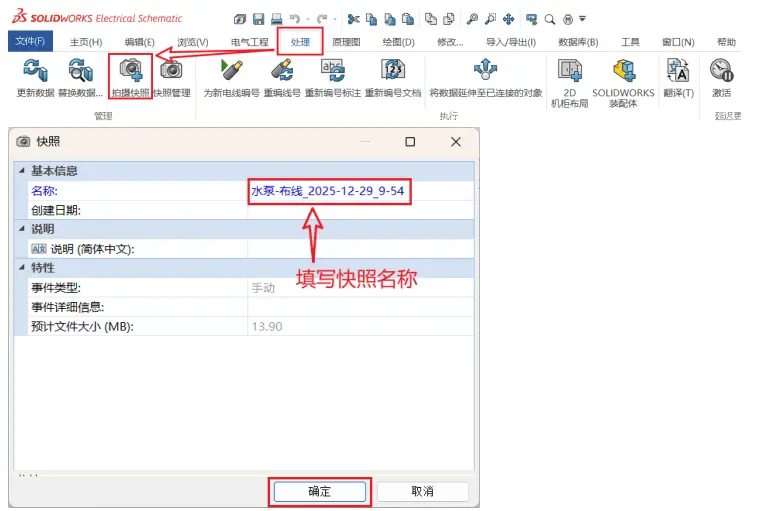

1、在工具栏【处理】找到功能【拍摄快照】并单击，填写快照名称最后单击确定。

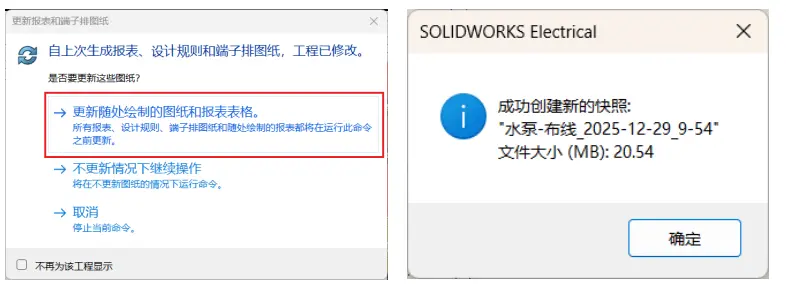

2、 弹出【更新报表和端子排图纸】，

→更新随处绘制的图纸和报表表格：更新所有的图纸并继续运行快照命令

→不更新的情况下继续操作：不更新图纸并继续运行快照命令

→取消：命令停止且图纸不更新

单击【更新随处绘制的图纸和报表表格】完成创建。

最后软件提示快照创建成功，单击【确定】完成创建并自动退出

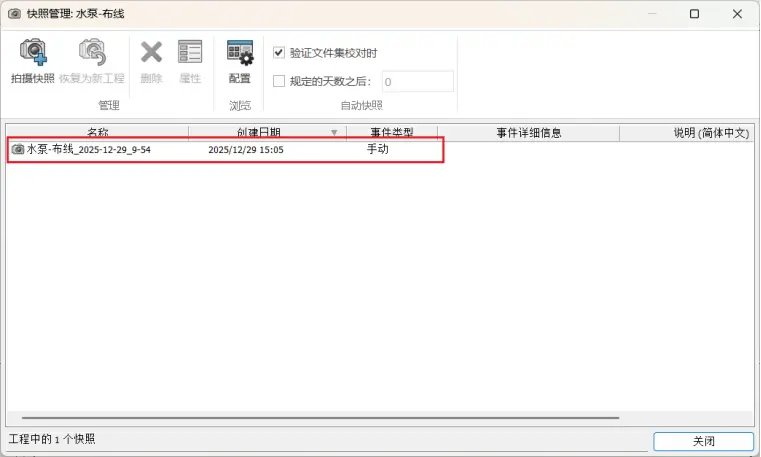

3、单击【处理】工具栏下方的【快照管理】查看创建的快照，至此快照以完成创建

二、 恢复“快照“

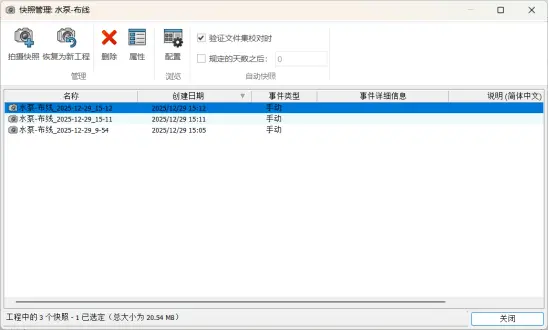

1、打开【快照管理】，即可查看快照管理中的详细功能：

拍摄快照：拍摄新的快照

恢复为新工程：选择一个快照单击即可为此快照创建一个新功能

删除：选择一个或多个快照可删除快照

属性：选择一个快照单击属性即可查看或修改该快照的属性，比如名称、说明

配置：可配置快照的属性是否在快照管理界面显示出来，以便查看

规定的天数之后：勾选此选项设定天数之后软件会根据设定的天数自动创建快照

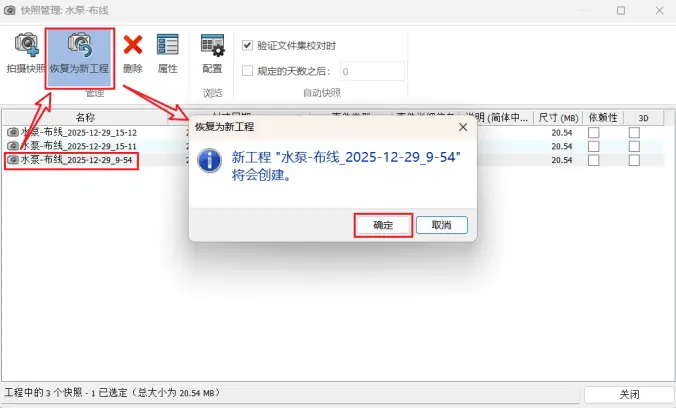

2、选择相应的快照，单击【恢复为新工程】，弹出提示单击【确定】以创建该快照的新功能。

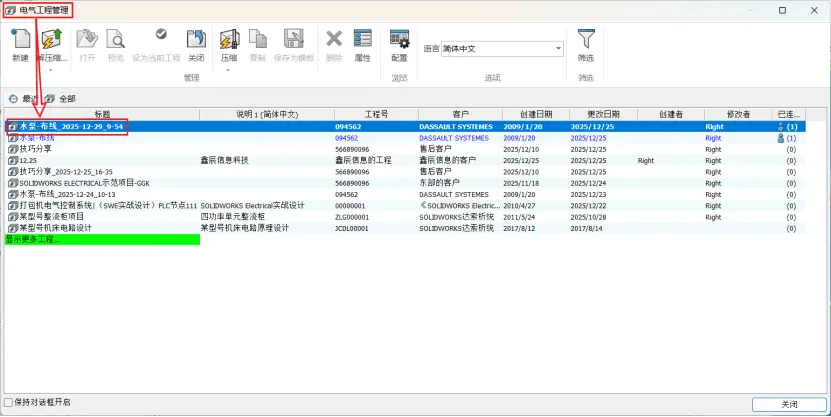

3、在【电气工程管理】中即可查看以快照创建的新工程

以上即为SOLIDWORKS Electrical快照功能的使用，通过快照功能可有效保存所有设计痕迹、避免因设计反复造成的混乱，让每一次设计决策都更加清晰可靠。
