全站最详细SW练习题40道题视频绘制草图零件

40道题刷到第28道卡住了，拉伸切除方向老是反，视频里点一下反向就行，自己画的时候没注意草图基准面。B站搜“SolidWorks 40道练习题”，有个合集，40个视频，从草图到零件都有，UP主没记住名字，收藏夹里翻出来的。视频速度调1.5倍，遇到卡的地方暂停，跟着画一遍，画完再自己默画一遍。

前15道全是草图，后25道是零件，草图题看着简单，画起来约束漏一个就欠定义，完全定义草图那个命令在草图工具栏最右边，点一下变黑就是全约束了，没变黑就拖动线条看哪里还能动。第7题用镜像，第13题圆周阵列，第15题那个槽口用直槽口命令，不要用直线加圆弧拼。

零件题从第16道开始，拉伸、旋转、抽壳、扫描、放样，第22题抽壳壁厚2，方向向内，抽完发现圆角没了，回退把圆角放到抽壳后面。第35题扫描，路径和引导线分开画，轮廓和路径要穿透，穿透约束在添加几何关系里选。

文件保存路径D:\SW_练习\40题\，草图放草图文件夹，零件放零件文件夹，命名用题号加命令，比如07_镜像草图.SLDPRT，22_抽壳零件.SLDPRT，视频不下载，收藏B站合集就行，离线看不了就提前缓存。

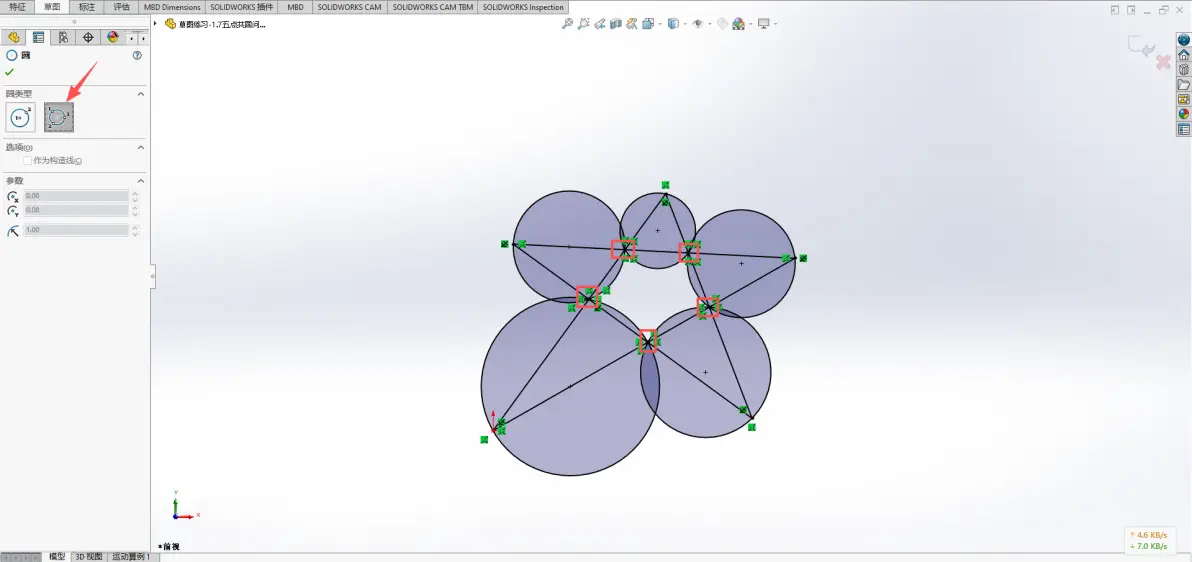

五个点最好滑动到交叉点，会自动出现重合图标，圆一点要选择周边圆不然会过定义

画到第28道是那个法兰零件，圆周阵列孔的时候选错了轴，阵列出来是偏的，视频里选的是临时轴，我选了边线，重新选临时轴就好了。草图里中心线画长一点，阵列的时候选中心线当轴，不要选圆弧边。

每天画两道，晚上画一道，周末补两道，画完不看视频再画一遍，能画出来就算过，画不出来标记一下第二天再画。第1到15道三天过完，16到30道用了一周，31到40道还没开始。

有些题视频里用的命令版本不一样，2018版和2024版界面有差别，找不到的命令在命令搜索里打英文，比如“Fully Define Sketch”，中文叫完全定义草图。草图里的尺寸标注完拖动一下，看尺寸会不会跟着变，会变就是没约束好。

第40题那个曲面零件还没画，视频在D:\SW_练习\40题\视频\第40题_曲面零件.mp4，明天继续。
