AutoCAD思考与练习题精选

      AutoCAD在工程制图上使用还是比较普遍的，虽然现在很多可以使用Creo、UG NX、CATIA、Solidworks、CAXA 3D实体设计、中望3D等进行三维模型与二维工程图设计，但大多数企业公司还是会要求相关设计人员懂得使用AutoCAD。AutoCAD在建筑、装修等行业还是很常见的，有必要掌握。

下面是AutoCAD的一期思考与练习题（2021年10月），该思考与练习题也是《AutoCAD 2022快速入门与实战》最后某一章的思考与练习题。更多内容，可以参阅和学习该书。

1）在绘制与两个对象均相切的直线时，需要注意哪些操作技巧？可以举例进行说明。

2）要在图形中创建关联中心线（给指定对象创建中心线），应该如何操作？

3）在什么情况下，适合使用插入块的方式来进行图形绘制与编辑？

4）上机操作：绘制如图1所示的图形，并标注尺寸。

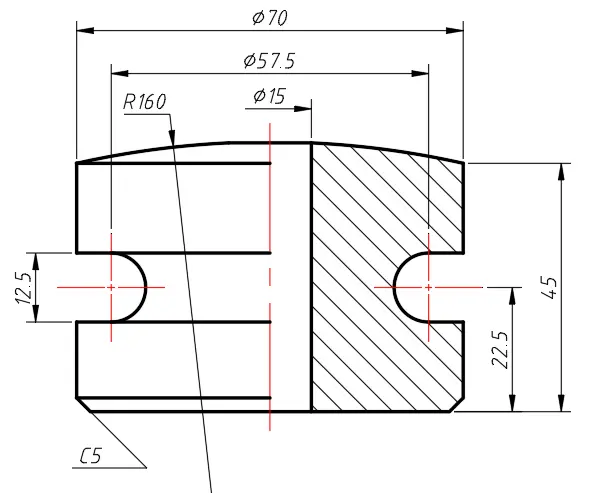

图1 练习题参考图

5）上机操作：绘制如图2所示的图形，并标注尺寸。

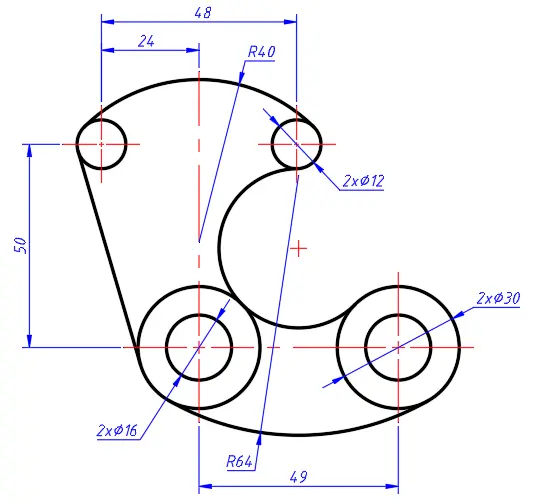

图2 练习题参考图

6）上机操作：绘制如图3所示的图形，根据相关标准自行确定具体尺寸。

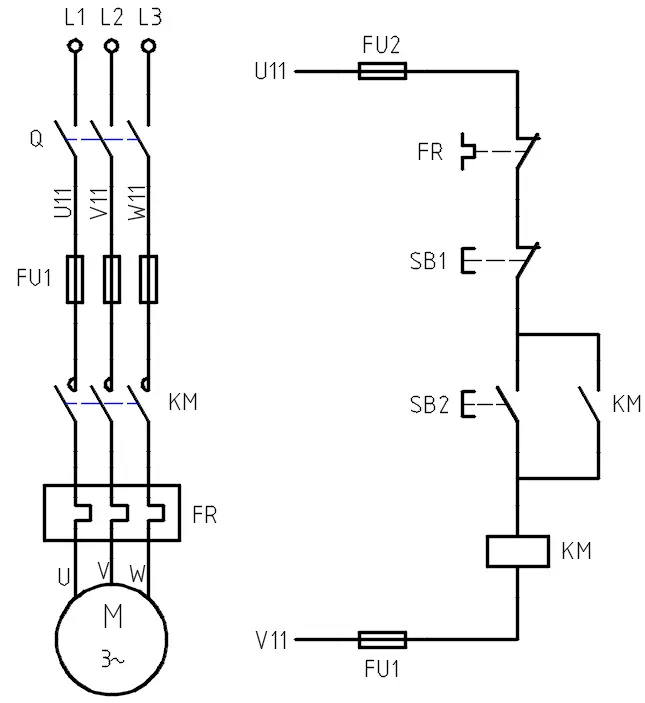

图3 电气练习图

7）绘制如图4所示的托架零件图。

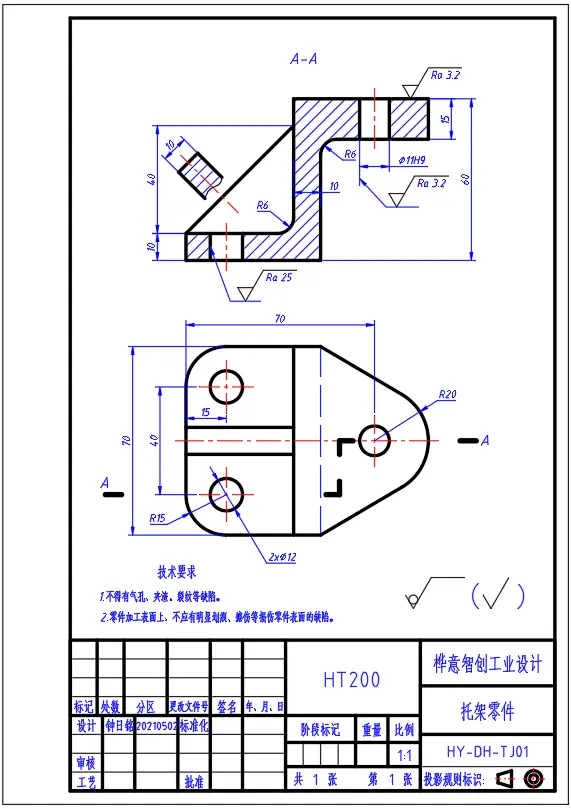

图4 托架零件图
