纳祥科技NX4917国产替代SGM4917双通道AB类耳放介绍

纳祥科技NX4917，是一款带关断功能的国产双通道 AB 类耳机运算放大器，主要用于高品质的便携式设备，在性能上，可以国产替代SGM4917、HT4917。

（一）NX4917芯片概述

NX4917 使用无电容直接驱动架构，从单个电源产生接地参考输出，无需大输出隔直流电容器，节省成本。此外，它的增益可以通过外部反馈电阻进行调节。

NX4917 每通道可提供负载为 32Ω，125mW 的功率且 THD+N 只有0.02％。本芯片在无需额外线性稳压器的情况下，在 217Hz 噪声数字电源工作下的电源抑制比（PSRR）为 78dB，芯片启动和关机时内置的抑制电路可消除咔嗒咔嗒声和爆音。

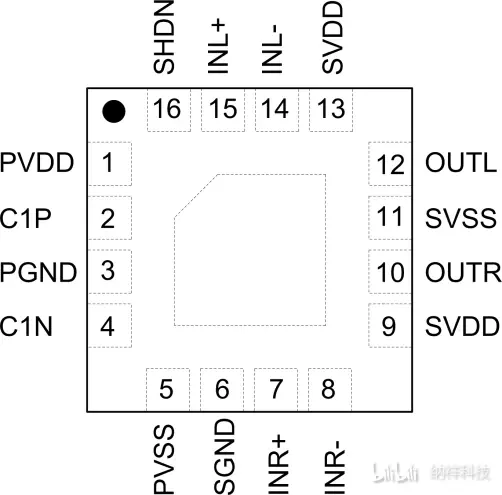

NX4917 采用 2.7V 至 5.5V 单电源供电、QFN-3×3-16L封装、以及2.7mA 的工作电流，芯片工作在-40℃~ +85℃温度范围。

（二）NX4917主要特性

作为一款优良的立体声耳机放大器，NX4917主要特性如下所示——

① NX4917的增益可通过外围电路设置

② 以地为参考输出

③ 不需要大容量的直流阻塞电容

④ 不会降低输出电容引起的低频响应

⑤ 差分输入，用于增强噪声消除

⑥ 每通道能为32Ω的负载提供125mW的输出

⑦ THD+N为0.02%

⑧ 高PSRR（217HZ为78dB）

⑨ 工作范围为2.7V~5.5V

⑩ 内置咔嗒声抑制电路

⑪ 关断控制

（三）NX4917芯片亮点

NX4917是一款双通道AB类125MW耳放，其中，NX4917以下几个产品特质，可以大大节省了电路板空间，降低系统成本，改善耳机驱动器的频率响应。

① 节省电路板空间

NX4917 电荷泵只需 2 个小的陶瓷电容，而不是 2 个大尺寸钽电容（典型值为220uF），大大节省了电路板空间，降低系统成本，并改善了耳机驱动器的频率响应。

② 优良电性能

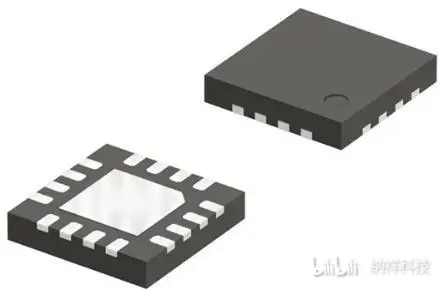

NX4917 采用 QFN-3×3-16L 封装，体积小、重量轻，散热性好、电性能好，特别适合任何一个对尺寸、重量和性能都有要求的应用。

③ 低频噪声电荷泵

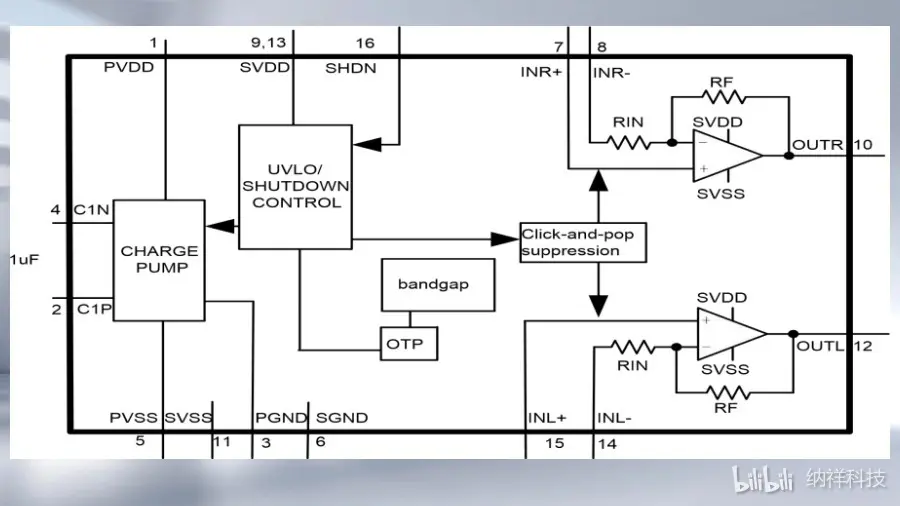

NX4917 具有低频噪声电荷泵，350kHz 的开关频率远远高于音频范围，因此不会干扰音频信号。开关驱动器具有受控制的开关速度，可以减小启动与关闭瞬间的噪声。

（四）NX4917应用领域

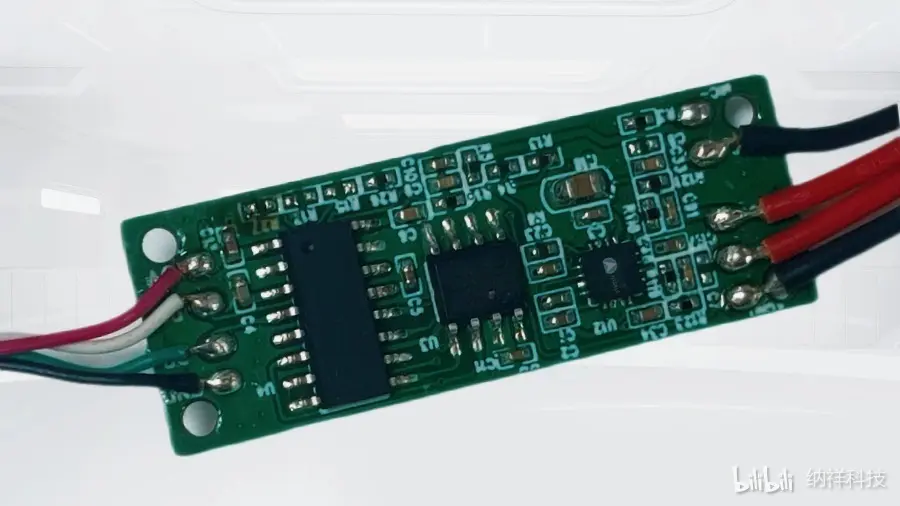

目前，NX4917作为一种高性能的立体声耳放芯片，已经被广泛应用于蓝牙耳机、耳机放大器、头戴包式耳机以及其他便携式音频设备中。

​
