点赞纳祥科技低噪声运放芯片NX725为何能替代进口型号

NX725是纳祥科技的一款自带5V升压运放，它的无帽设计用于消除输出隔直流阻塞电容器，以减少组件数目及成本，在性能上可国产替代DRV632、SGM8903、AD22650。

（一）芯片概述

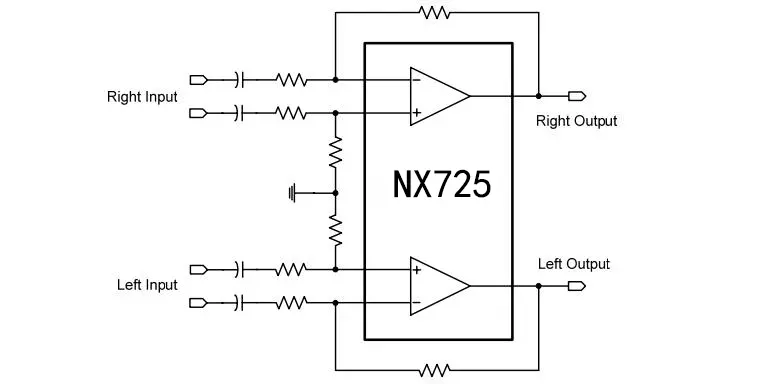

NX725能够在3.3V/5.0V电源电压供电时驱2VRMS/3VRMS进入一个10kΩ 负载。具有差分输入，并采用外部增益设置电阻以支持±1V至±10V的增益范围，而且可为每个通道单独配置增益。线路输出只需要使用一个简单的电阻器-电容器ESD保护电路即可。

此外，NX725还具有针对无杂音音频打开/关闭控制的内置有源静音控制功能。

（二）芯片特性

① 在由3.3V电源供电时，2Vrms 进入2.5KΩ 负载；

② 在由5V电源供电时，3Vrms 进入2.5KΩ 负载；

③ 2Vrms 进入2.5kΩ 负载时，(THD)+N < 0.01%；

④ 高信噪比(SNR)> 90dB；

⑤ 可支持600Ω 输出负载；

⑥ 可支持600Ω 输出负载；

⑦ 由外部增益设定电阻器实现的可调增益；

⑧ 低直流偏移：< 1mV；

⑨ 接地基准输出免除了对隔直电容的需要；

⑩ 短路保护功能，外部欠压静音；

⑪ 瞬时杂音（喀哒声和噼啪声）抑制电路；

⑫ 用于实现无杂音音频打开/关闭控制的有源静音控制。

（三）芯片特质

①低噪音特性

NX725的低静态电流和低噪声特性使其适用于低功耗、低噪声系统设计，有助于降低整体功耗和噪声。

②外围简洁

与产生2VRMS/3VRMS输出的传统方法相比，在音频产品中使用NX725能够大幅度地减少元件数量，降低了成本，提高了系统的可靠性。

③内部集成电荷泵

NX725内部集成了电荷泵以产生一个负电源轨，此负电源轨可提供一个良好的无杂音接地偏置2VRMS 输出。

（四）应用领域

目前，NX725被广泛应用于电子电路、通信等行业设备，如如网络机顶盒，电视机，DVD 播放器、无线麦克风、微型组合音响系统、声卡、笔记本电脑等等。
