兼容PS8402 CS5218纳祥科技DP TO HDMI芯片NX3301W

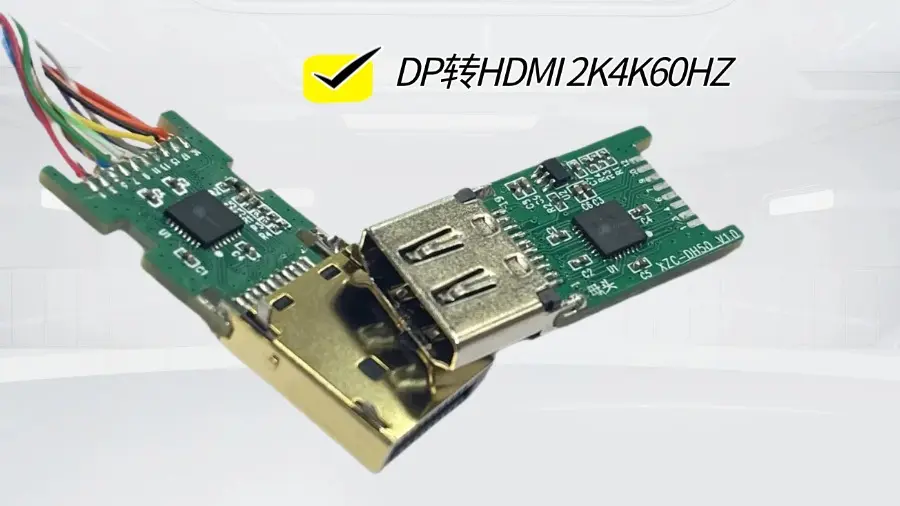

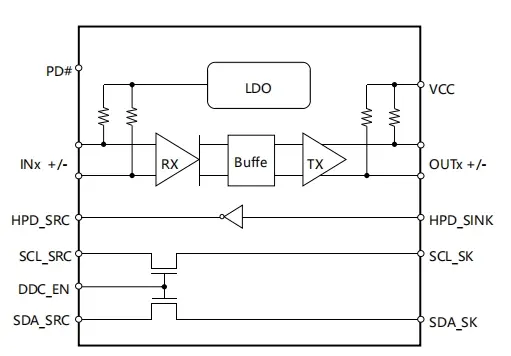

纳祥科技NX3301W是用于HDMI和DVI视频应用的高速电平转换IC。NX3301W集成了1对1 DP中继器和HDMI/DVI电平转换器，简化了系统级设计并降低了成本。   如HDMI Rev1.4a所述，NX3301W支持达3.4Gbps的像素数据传输带宽，对用户该转换是自动的并且是清晰的，这些设备的电源电压为3.3V。   NX3301W支持DP转HDMI 2K4K60HZ，迷你DP转HDMI 2K4K60HZ，以及DP TO HDMI 2K4K60HZ。   在性能上，NX3301W功能可兼容PS8402、IT6561、CS5218 。

（一）芯片特性

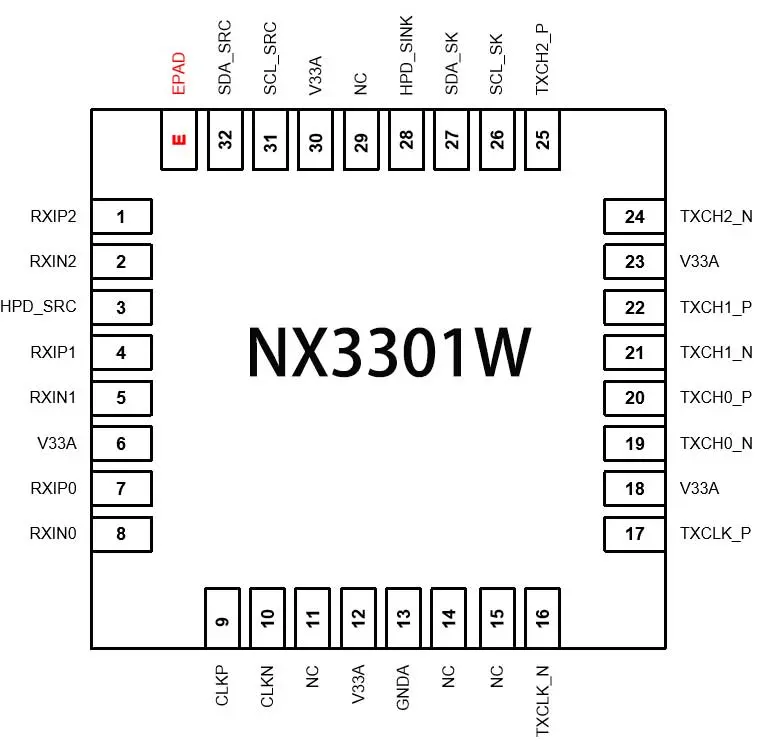

①支持DisplayPort信号中继 ②每条通道高达3.4Gbps的HDMI/DVI电平转换操作 ③支持HDMI 2.0 4:2:0 格式 ④集成50Ω终端电阻，用于交流耦合差动输入 ⑤支持DDC/HPD电平转换 ⑥支持DDC缓冲区 ⑦静电防护最高可达6kV封装 ⑧芯片封装：QFN32 (5*5*0.85) ⑨电源电压 3.3V±10% ⑩通过禁用输入端（使用输出使能）以及输出端检测（使用热插拔检测）实现省电模式

（二）芯片亮点   ①信号稳定 NX3301W是一款具有优越性能的转换芯片，其在信号传输过程中能够显著减少信号衰减，同时有效改善重影闪屏等问题，为用户带来更加清晰、稳定的视觉体验。   ②兼容性好 NX3301W广泛兼容多种设备，芯片可以用在电脑显卡DP接口/超清机顶盒/超清播放器/DP转换器输出HDMI/DVI连接到电脑显示器/电视机等实现高清播放。   ③即插即用 NX3301W是一款即插即用的HDMI转换芯片，无需安装任何驱动程序，适用于DP接口的设备连接HDMI接口的设备，实现方便快捷的数据传输和共享。

（三）应用领域   NX3301W适用于各类DP转HDMI接口转换，如电脑显卡接口转换、超清机顶盒/超清播放器、DP接口播放器、视频接口等，满足用户在各种场景下的需求。
