纳祥科技NX8615一款SPI转CAN控制器替代MCP2515

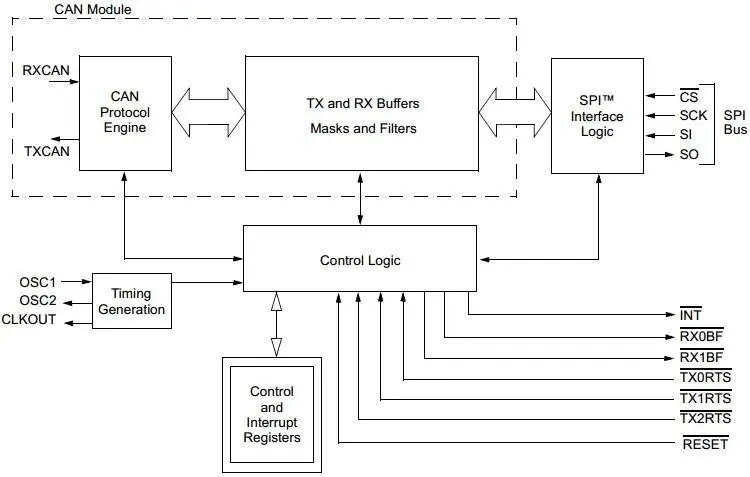

纳祥科技NX8615 是带有 SPI 接口的独立局域网(CAN)控制器，主要应用在汽车和工中进行数据接收和传输。它能够发送和接收标准帧扩展帧及远程帧。   NX8615 具有 2 个接收掩码和 6 个接收过滤寄存器，用于过滤掉不需要的消息，从而减少了主机MCU 的负载。NX8615与 MCU的连接是通过工业标准 SPI 接口来实现的。   NX8615支持带SPI接口汽车CAN总线控制器芯片性能，可以国产替代兼容MCP2515、MCP2515-I/ST 。

  （一）NX8615主要特性

 ①适用 CAN2.0B 1.0Mb/s 的速度 ●0-8 字节长度数据场 ●支持标准帧扩展帧和远程帧 ②接收缓存、掩码与过滤码 ●两个带有存储优先级的接收缓存器 ●6 个 29 位过滤码 ●2 个 29 位掩码 ③采用前两个字节的数据进行报文过滤 ④三个带有发送优先级和取消发送机制的发送缓存器 ⑤高速 SPI 接口(10MHz) ●SPI0.0 和 1.1 模式 ⑥单次传输模式确保报文只发送一次 ⑦可编程的时钟预分频引脚 ⑧帧起始引脚可检测帧起始信号 ⑨带有中断使能的中断输出引脚 ⑩低功耗的 CMOS 工艺 ●工艺从 2.7-5.5V ●5mA 的动态电流(典型情况下) ●1μA 的静态电流(典型情况下) ⑪支持温度范围 ●工业：-40°C 至+85°C

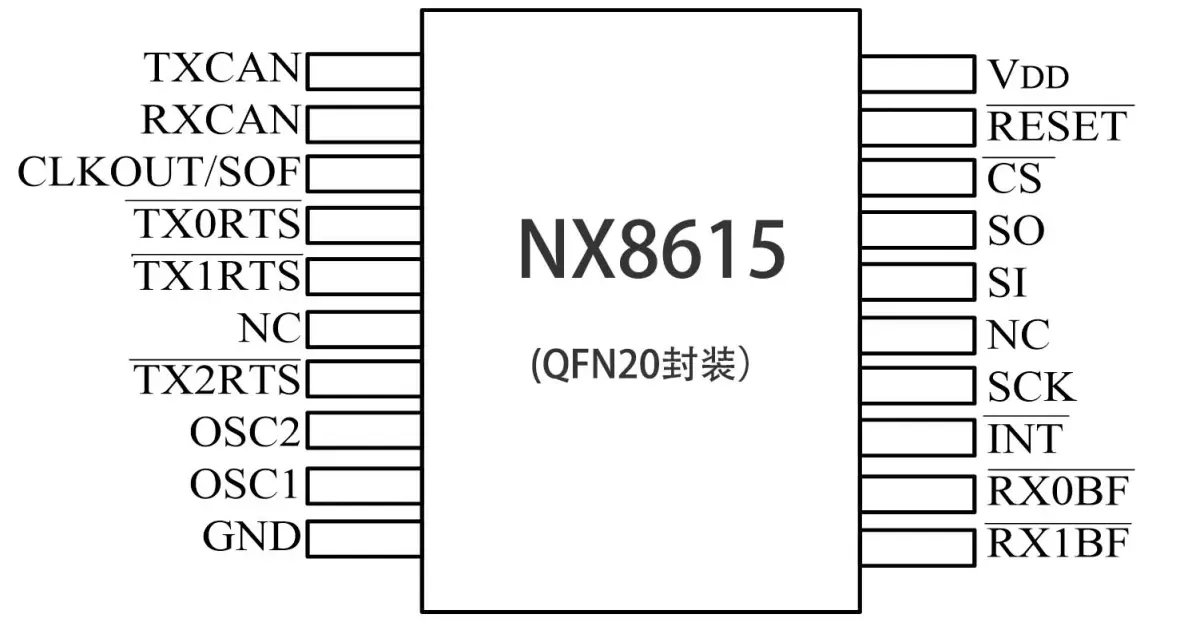

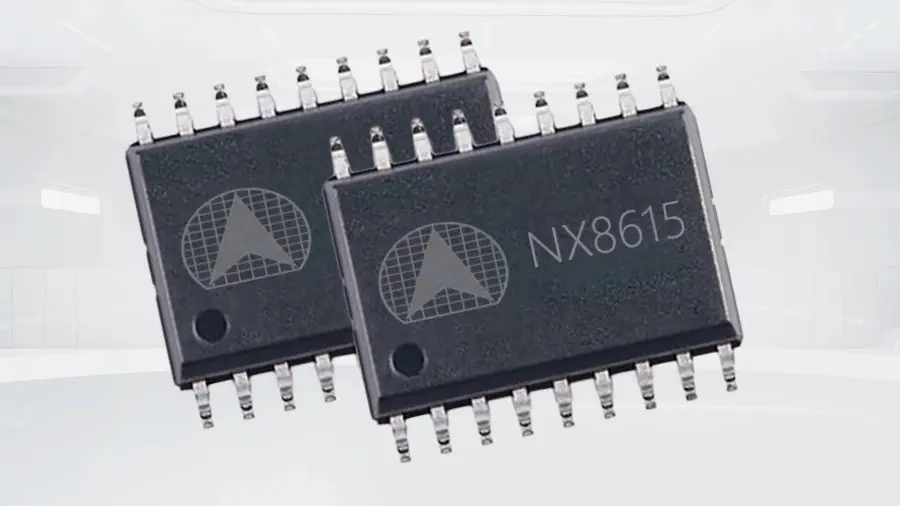

  （二）NX8615芯片亮点   ① 低功耗 NX8615采用低功耗的 CMOS 工艺，工作电源电压范围为2.7-5.5V，动态电流为5mA(典型情况下)，静态电流为1μA(典型情况下)，可降低系统的整体功耗，延长设备寿命，提高能效。   ② 高实时性 NX8615适用 CAN2.0B 1.0Mb/s 的速度，扩展帧格式提供了更大的地址空间，可以支持更多的节点、更高的传输速率和更大的地址空间，非常适合汽车的复杂场景应用。   ③多封装选择 NX8615采用SOP18、QFN20两种封装方式，这两种封装方式都有体积小巧、散热性能优越的优点，既可以满足各种电路板设计的需求，又可以在空间限制的情况下保持优异的性能。

     （三）NX8615应用领域

日前，NX8615已被广泛用于带SPI接口汽车、CAN总线控制器等，满足此应用领域出于安全性、舒适性、方便性、低功耗、低成本的要求。
