一芯多用纳祥科技NX3302兼容替代LT8631UX用于家庭娱乐

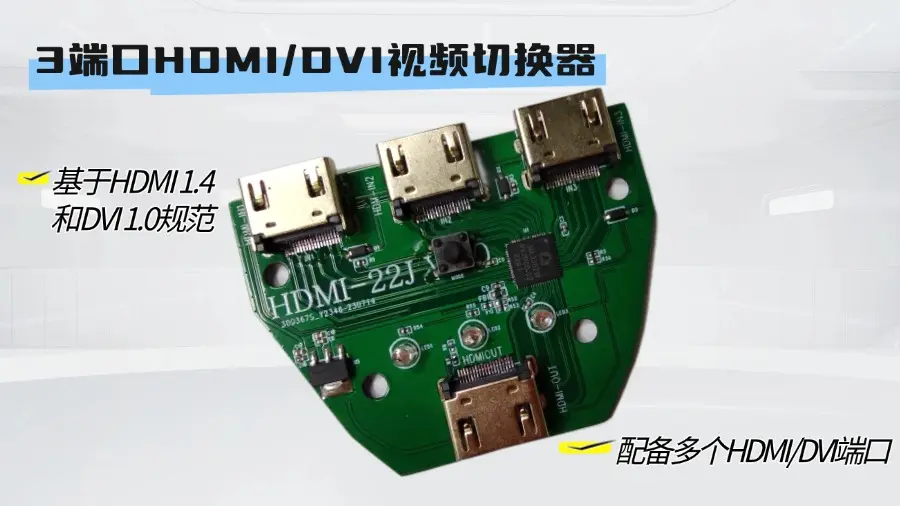

大屏技术推动下，视频输入输出设备在家庭影院、企业会议等场景应用扩大，满足视频接入、传输及信号处理需求。   为此需要2进1出、3进1出等视频切换器，其通过多输入少输出端口设计，将不同视频信号（如HDMI、DVI）统一转换格式，实现设备间便捷切换。   以纳祥科技3入1出HDMI/DVI视频切换器芯片NX3302为例。     （一）NX3302芯片概述     NX3302是3端口HDMI/DVI视频切换器，基于HDMI 1.4和DVI 1.0规范的高分辨率视频网络。多个HDMI/DVI端口允许用户将各种HDMI/DVI信号源连接到他们的HDTV。   NX3302视频切换器从三个接收器端口选择单个HDMI/DVI信号，并生成完全兼容HDMI/DVI音频/视频输出，完全符合HDMI/DVI规范的DDC和HPD切换。   在性能上，NX3302可以兼容替代LT8631UX。

   （二）NX3302主要特性

① 兼容HDMI 1.4/DVI 1.0

② 支持最高3.4Gbps的数据速率

③ 支持HDCP

④ 支持深色技术

⑤ 支持RX侧ODT和管理电路

⑥ 集成了HPD开关、DDC开关和+5V电源指示灯开关，大大降低了成本，简化了制造工艺

⑦ 显示源/接收器连接检测，实现灵活的系统管理

⑧ 支持I2C控制

⑨ 低抖动技术

⑩ 电源电压3.3V±10%

⑪ 耐压5V的DDC接口

  （三）NX3302芯片亮点

    【高清传输性能】 NX3302支持高达3.4Gbps的传输速率，可完整呈现高分辨率视频的原始画质，通过有效抑制信号衰减，确保用户享受无损的极致视觉体验。         【广泛兼容特性】 该设备兼容HDMI与DVI双接口标准，灵活适配多种信号输入源，为用户提供便捷的设备切换方案。

  【高度集成设计】 通过整合DDC开关、HPD开关及RX侧ODT功能模块，在提升系统性能的同时降低生产成本，并有效减少主板布线复杂度。

  （四）NX3302应用领域     NX3302作为高性能视频信号切换方案，兼容HDMI/DVI双协议，广泛部署于家庭娱乐及企业会议场景，通过矩阵式切换架构实现多显示终端的灵活管控与内容共享。
