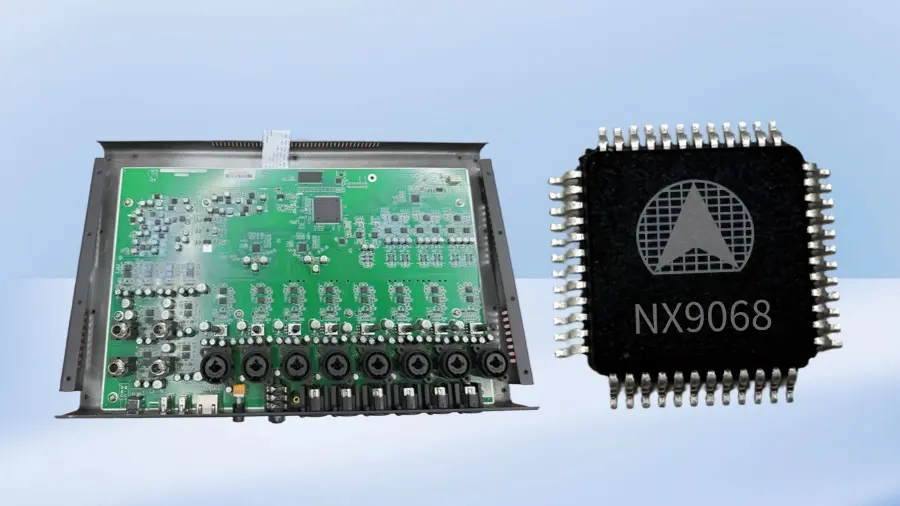

国产音频ADC再升级纳祥科技NX9068芯片高指标8通道

纳祥科技NX9068是一款专为数字音频系统设计的24位8通道模数转换器，集成TDM接口协议，支持全通道216kHz采样率，提供114dB动态范围与-105dB THD+N的卓越音频性能。

（一）技术架构

⑴ 前端设计

采用5阶多比特Δ-Σ调制器配合低延迟数字滤波，内置抗混叠滤波功能，免除外置滤波器件需求；差分输入架构实现优异的共模噪声抑制

⑵ 接口特性

① 宽逻辑电平兼容的电平转换器（串口/控制端口）

② 片上振荡器驱动器提供灵活时钟方案

⑶ 独创8通道TDM串行输出，单数据流支持216kHz采样，显著降低PCB布局复杂度。

⑷ 封装与生态

48引脚LQFP封装，支持商业级(-40°C~85°C)及车规应用

⑸ 提供配套评估板及替代方案

PIN TO PIN兼容CS5368，功能对标AKM5888/PCM1861

（二）关键参数

● 分辨率：24-bit

● 动态范围：114dB

● 失真+噪声(THD+N)：-105dB

● 采样率：最高216kHz (8通道同步)

● 接口格式：左对齐/I²S/TDM(8通道)

● 功耗：<680mW

● 逻辑电源：1.8V~5V独立供电

● 扩展功能：高通滤波校准/溢出检测/多通道独立控制

（三）核心优势

高保真性能，通过先进Δ-Σ架构实现：

✓ 114dB动态范围与-105dB THD+N

✓ 宽动态响应与低噪声特性高效多通道处理

✓ 单数据流8通道同步传输

✓ 216kHz采样覆盖超声频段

✓ 降低系统I/O资源占用

（四）典型应用

NX9068目前多被应用在高端音频系统，如多通道会议/效果处理器、汽车音响/HIFI功放，以及专业录音及监听设备等。
