本节课程深度讲解了在UG NX环境中为复杂零件设计和制作仿形软钳口（Soft Jaws）的完整工艺流程。核心在于利用布尔减法操作，将工件的精确轮廓反向刻录到毛坯夹具中，从而实现高精度且稳定的夹持。我们首先通过对零件进行包容体（Bounding Body）创建，定义夹具毛坯的初始形态，随后利用“保留工具”的布尔差集操作，确保工件型面在夹具中得到完美复制。设计过程中，必须严格考虑实际CNC加工约束，如通过设置合理的偏置量来保证夹紧力，并对内部型腔的尖角进行圆角处理（半径补偿），以适应铣刀的实际几何限制，确保软钳口自身的可制造性。
🔥 提示：本节教程实战视频如下：
对于外形不规则、自由曲面较多的复杂零件，传统的标准虎钳往往无法提供足够的夹持力和定位稳定性。本例中需要加工的叶片类零件，其侧面轮廓复杂，要求在一次装夹中尽可能多地暴露加工区域。因此，设计一套精确匹配零件外形的仿形软钳口成为确保加工质量和效率的关键。
该零件的加工策略是首先夹持两侧，然后从顶部和底部进行粗加工和精加工。在设计夹具之前，需要清晰规划零件的整体加工序列：首先完成基准面（通常是平面）的光整，随后进行侧壁的光刀，最后处理所有内外部的圆角和清角。这种分步加工策略要求仿形夹具必须能提供稳定、无干涉的定位。
软钳口的设计是整个工艺的核心。通过使用UG NX的建模工具和布尔操作，我们可以高效地从标准毛坯中创建出精确的仿形型腔。

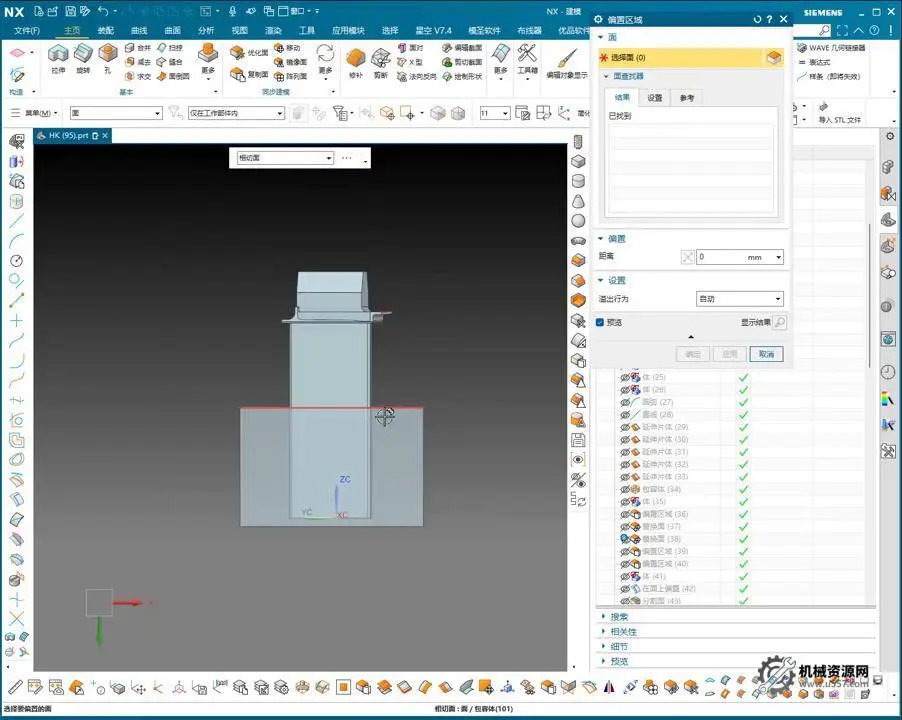

1. **定义毛坯主体：** 首先，创建一个足够大的立方体毛坯（通常是铝或低碳钢），作为软钳口的原始材料。 2. **执行布尔减法：** 使用“减去”（Subtract）功能。目标体选择软钳口毛坯，工具体选择待夹持的工件。 3. **关键设置——保存工具：** 在执行布尔减法时，必须勾选“保存工具”（Keep Tool）选项。这一步骤至关重要，它确保在毛坯被切削出型腔的同时，原始工件模型得以保留，用于后续的定位和分析。
为了使软钳口能够有效夹紧零件，必须在设计时引入必要的间隙，防止钳口在夹紧到位前就接触。

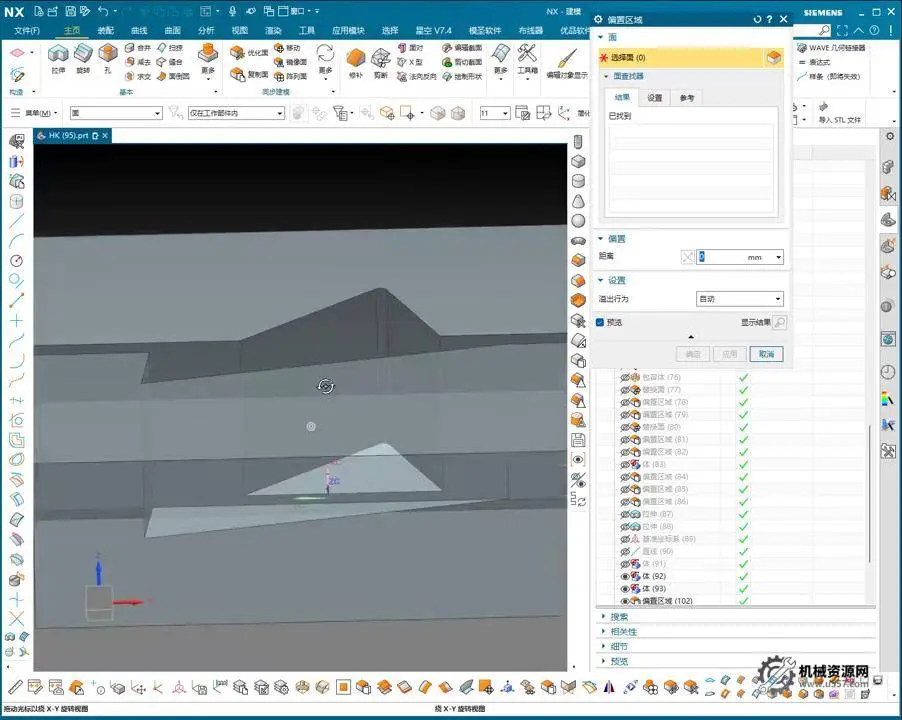

1. **钳口分体：** 使用“分割体”（Split Body）命令，沿软钳口毛坯的中轴面将其一分为二。 2. **设置偏置量：** 为了确保夹紧时产生预紧力，必须将分割面沿远离零件的方向进行微小偏置（例如，-1mm或-0.5mm）。这样在实际装配和夹紧时，两半钳口才能在中间留出适当的缝隙，保证工件能够被有效锁紧。
生成的软钳口几何形状必须是可被CNC设备实际加工出来的。这就要求对理论上的完美轮廓进行适应性调整。
这是设计仿形夹具时最常见且最重要的一步。如果钳口内部的型腔存在尖锐的内角，加工软钳口所用的铣刀（例如D10）将无法铣削出完美的90度内角，导致尖角处残留材料，进而影响零件的定位。
1. **应用倒圆角：** 对所有内部型腔的尖角使用“倒圆角”（Edge Blend）命令。 2. **确定半径：** 倒角半径必须大于或等于用于加工软钳口的刀具半径。例如，如果使用D10铣刀（半径R5），则圆角半径应设置为R5.5或更大。这确保了铣刀可以顺利清角，使得软钳口表面与零件完全贴合。
对软钳口的边缘进行整理，去除那些不影响主要定位功能的复杂小圆角或斜面。同时，检查是否有零件的特征（如凸起或倒角）会导致加工软钳口时刀具无法完全进入，如果存在，则可能需要通过在软钳口上钻孔或设置更大的逃角，来保证夹具的可加工性。
在完成所有几何修改后，需要进行虚拟验证，确保软钳口在夹紧时能够接触到零件的三个主要定位面，同时没有干涉点。夹具的设计目标必须始终围绕“稳定夹持”这一核心需求。
