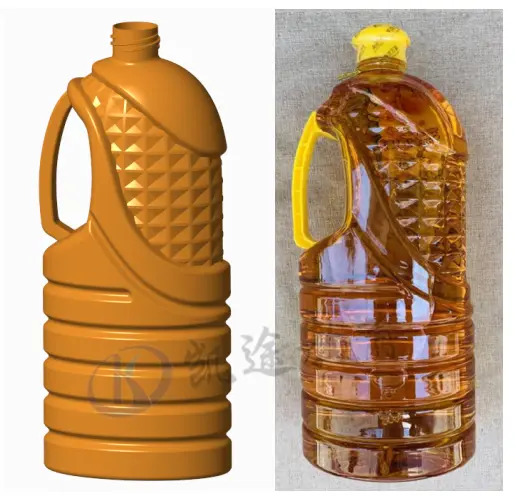

这是鲁花花生油壶，是一个同学发到VIP群的练习案例。这个图建模的难点相信大家也看出来了，就是在于花纹如何处理才方便快捷。
下面重点讲一下这个纹理的处理思路。
1. 用实体创建半边瓶子外形。
2. 移除掉实体，保留外形面组。

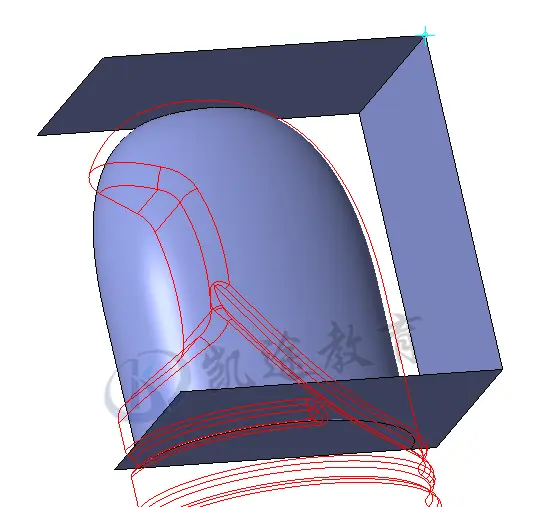

3. 将先前偏移出来的面组显示出来，并修剪需要做纹理的一截。

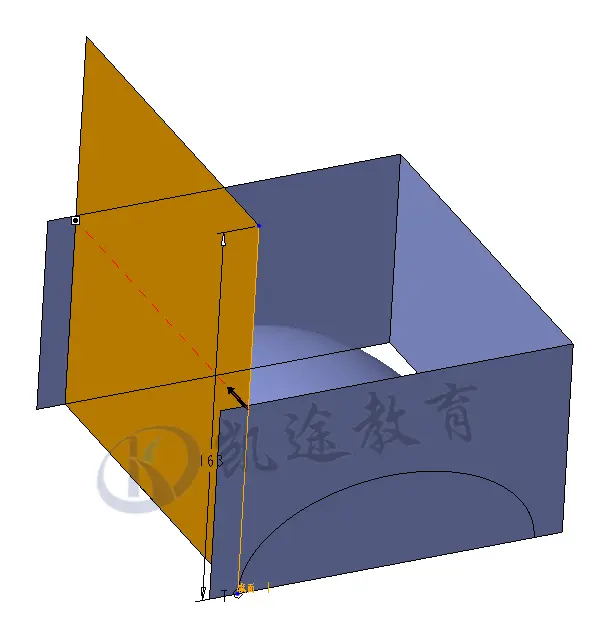

4. 拉伸曲面用作参考。

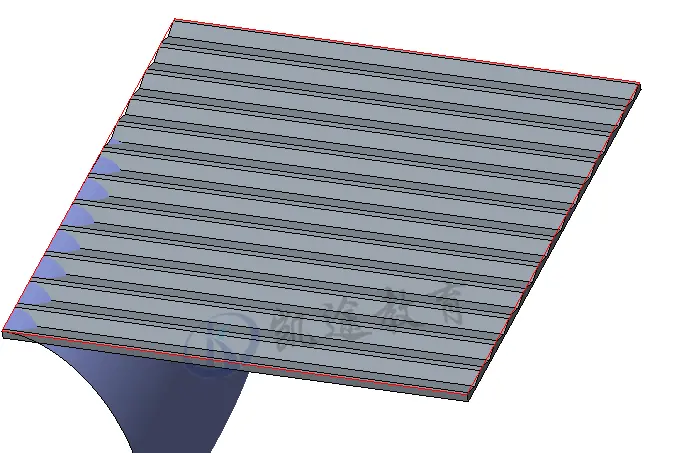

5. 在拉伸的平面上阵列12组横向条纹。

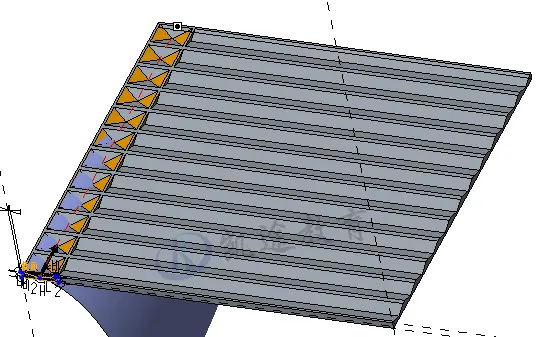

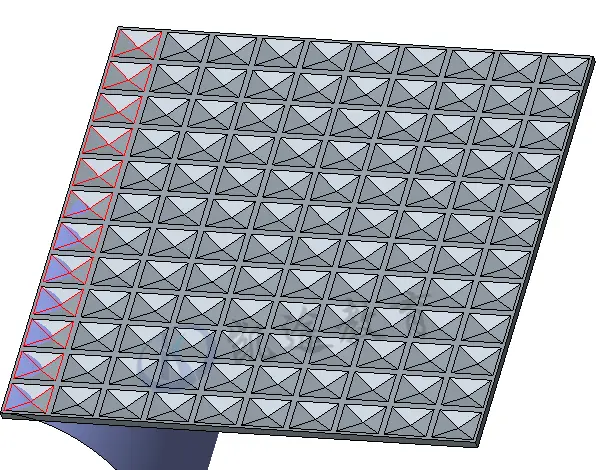

6. 再拉伸竖向条纹进行阵列10组。

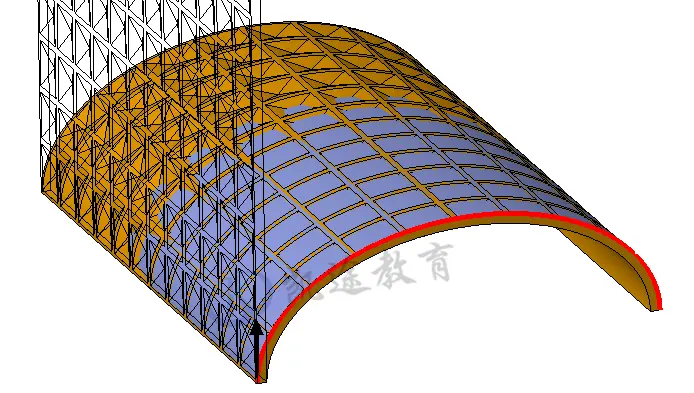

7. 骨架折弯。

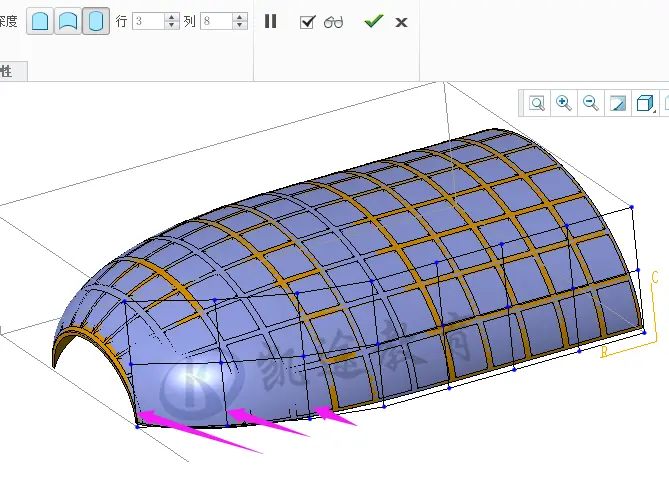

8. 使用扭曲里的雕刻工具将实体变形到接近曲面弧度。

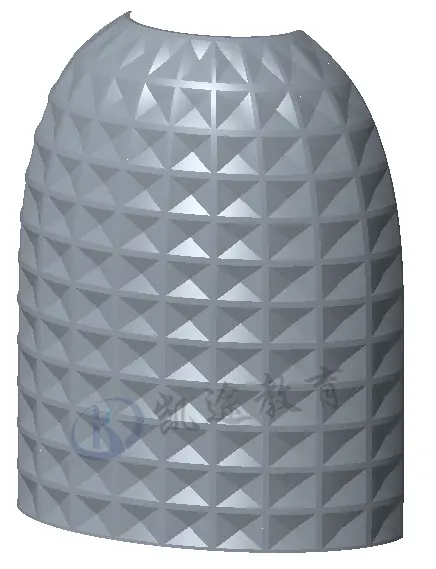

9. 得到纹理结果如下。
10. 通过修剪合并到油壶壶身上。

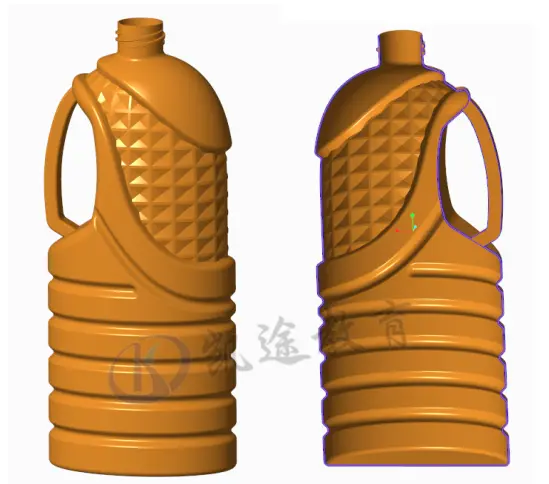

完成建模。效果如下：
