ic618仿真工作电流及寄生电容提取测试方法与结果验证记录

我们都知道，晶体管最常见的就是I-V曲线，那么我们可以在IC618里去做I-V曲线仿真，获得需要的工作电流。即为IDS。

仿真电路图如图所示：

仿真打开ADEL，并且在ADEL打开设置变量。1.仿真选择DC-仿真，保存DC工作点，设置vd为变量，设置vd的扫描范围。2.在ADEL工具栏选择TOOLS-Parametric Analysis，设置vgs的扫描范围。3.单击MOS的D极，设置IDS电流仿真。

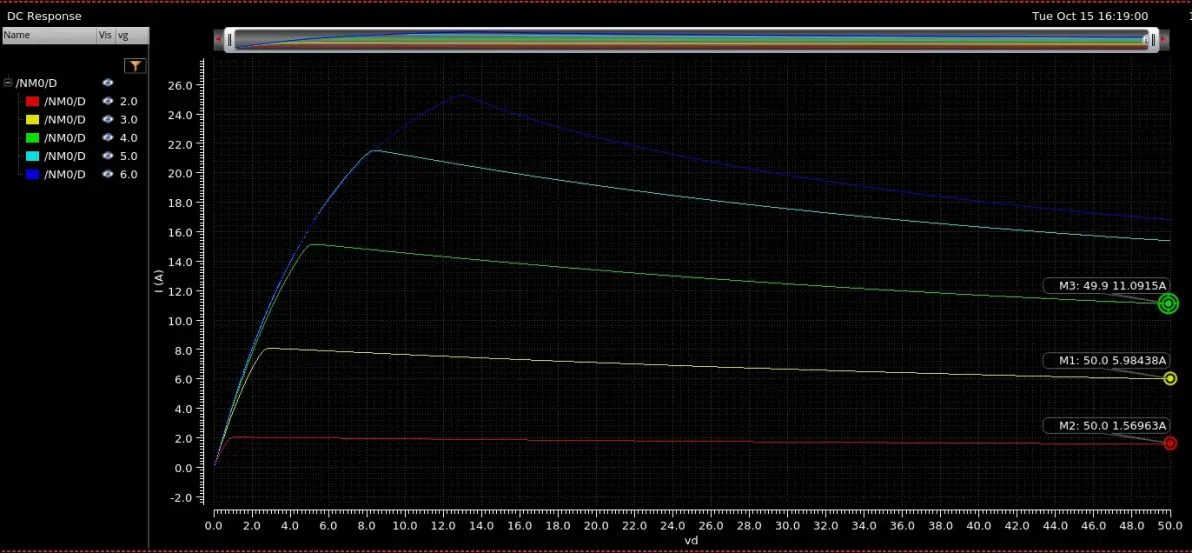

得到仿真图：（因为本次仿真是大功率mos，所以ids很大，通过改变fingers的数目和改变finger width 即可调节工作电流）。

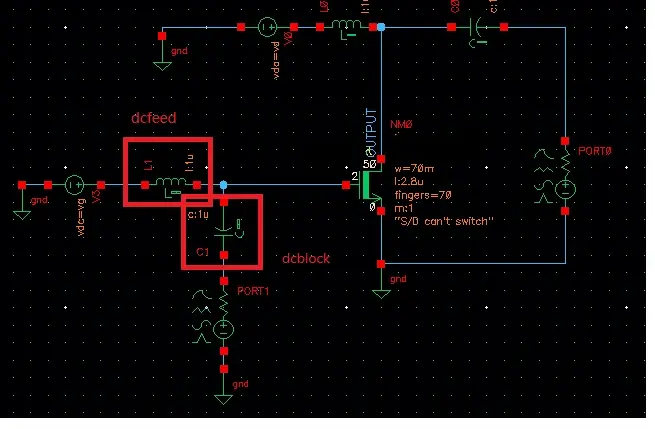

寄生电容的仿真：因管子主要是用在射频领域，故使用S参数仿真，设置端口方法类似于ADS。

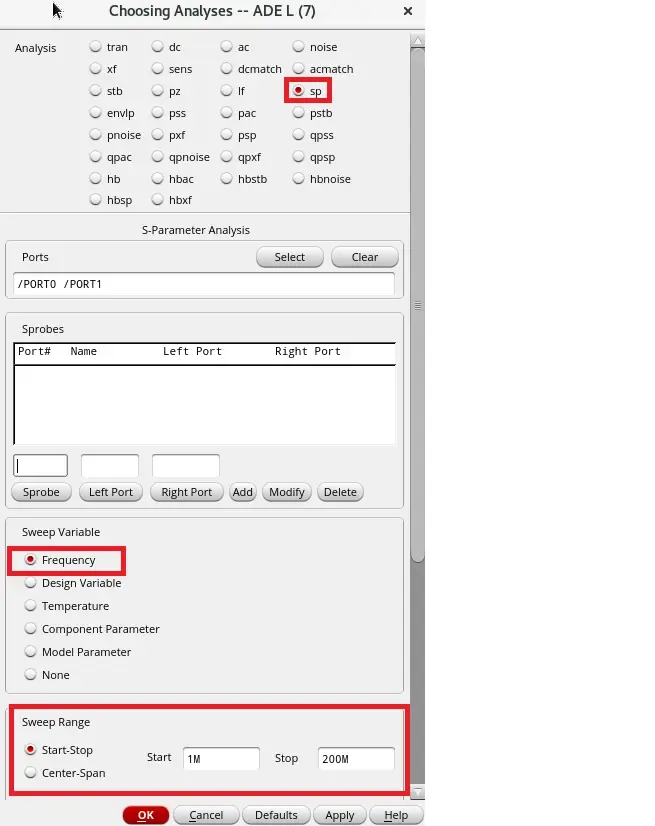

仿真时采用S参数仿真。

仿真输出处，首先仿真 imag(ypm('sp 1 1)) 。imag(ypm('sp 1 1)) 这个语句的作用是提取Y参数矩阵中 Y11元素的虚部，也就是电路在输入端口的虚部导纳。这个虚部通常对应于电路中的电抗分量（如电感或电容的影响）。

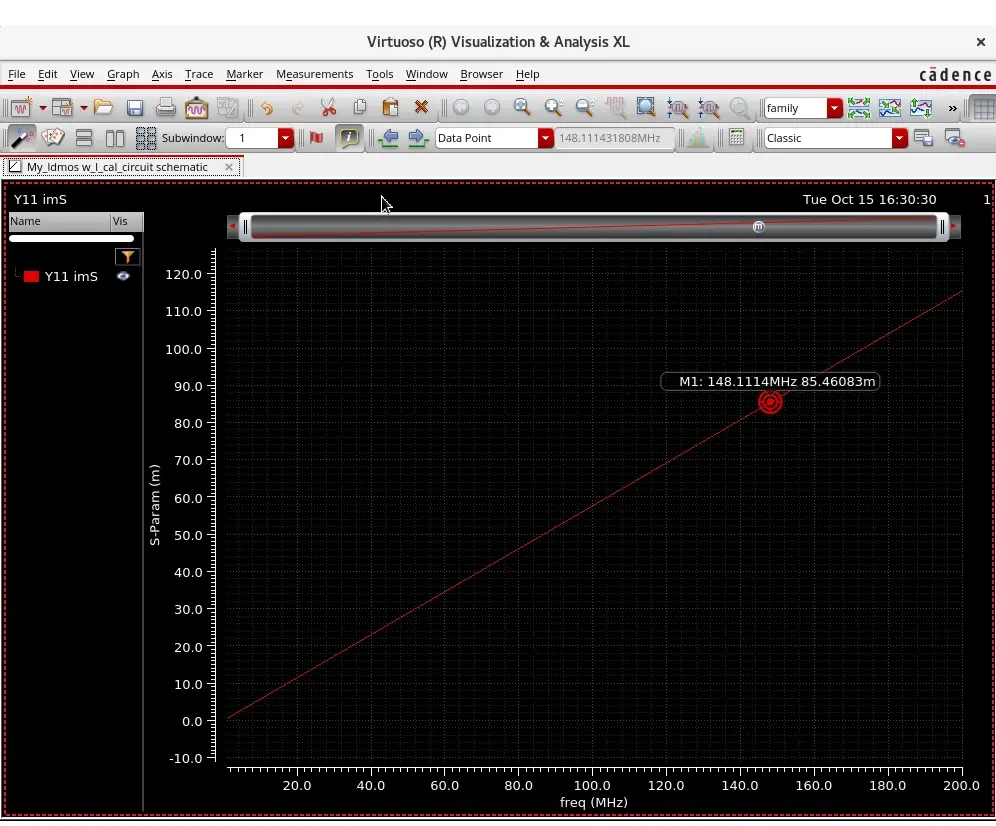

仿真结果为：

接下来利用这个式子仿真寄生电容：使用等式 ((1e+12 * imag(ypm('sp 1 1))) / (6.28 * xval(imag(ypm('sp 1 1))))) 去测量。

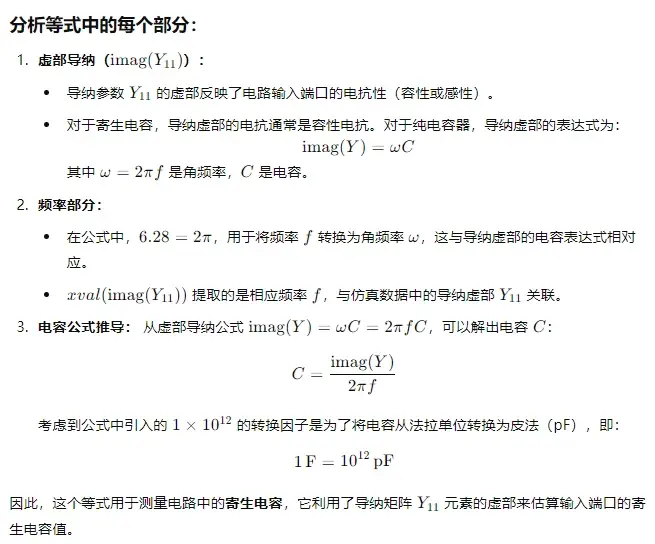

至于为什么使用这个等式？。详见如下解释：

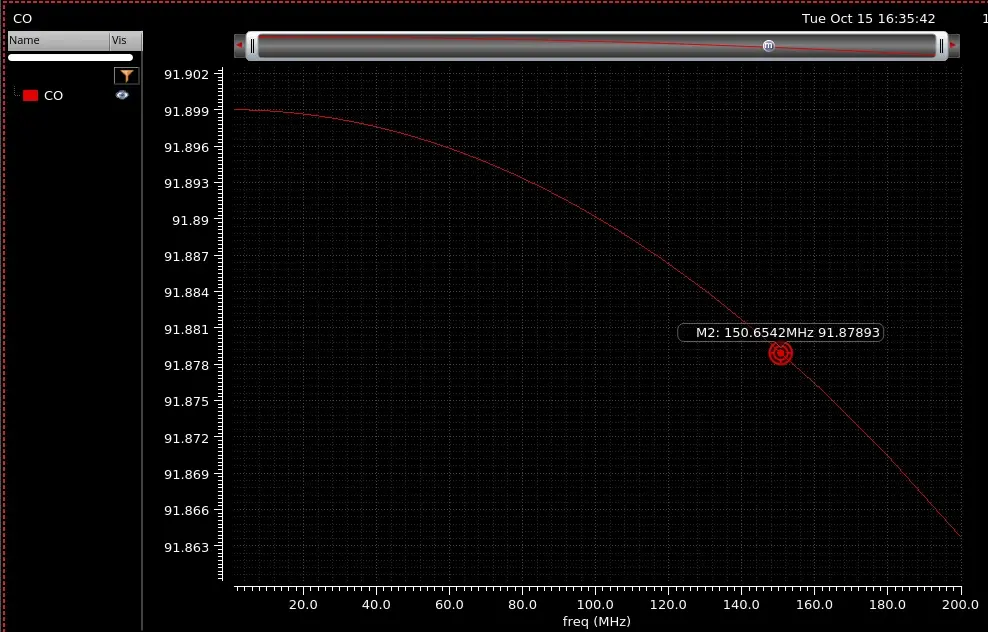

仿真结果如下：

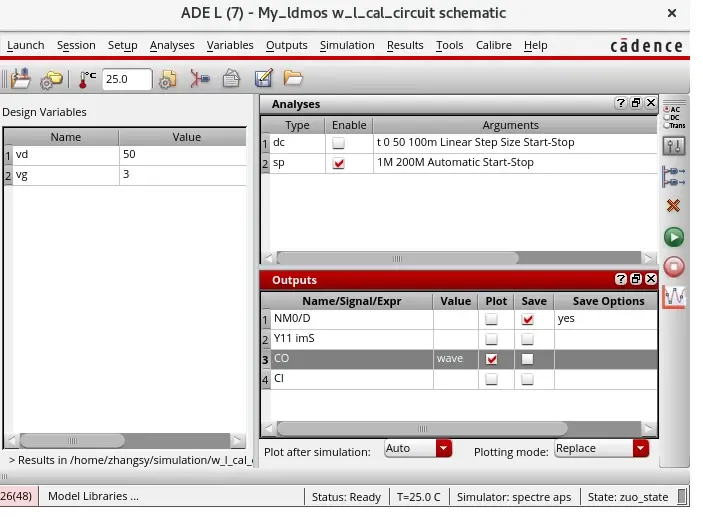

仿真的设置界面为：

至此，本文仿真全部结束。
