橡胶仿真太难搞？ANSYS超弹性材料密封圈案例实战操作复盘

喂喂喂！各位工程师、理工科的小伙伴们，大家好呀！这里是蓝图心算，一个专注用有限元仿真“硬核整活”的技术团队！

最近在后台和社群里，总看到有小伙伴吐槽：

“橡胶仿真怎么老是报错不收敛？”

“老板催着要结果，模型算了一夜还没完…”

“仿真做完了，怎么跟实验数据对不上啊？！”

别急！今天这篇文章，我们就用一个超经典的橡胶密封圈压缩仿真案例，带你从头到尾打通任督二脉，把超弹性材料仿真那点事儿，一次讲明白！

一、开局一张图，告诉你为啥橡胶仿真这么“坑”？

先看这张应力云图，是不是感觉应力分布很“魔幻”？这是因为超弹性材料有三大“逆天特性”：

1. 变形堪比橡皮泥：能拉很长，压很扁，几何非线性拉满；
2. 脾气特别“非线性”：力和变形的关系不是简单直线，是复杂的曲线；
3. 几乎不可压缩：你挤它，它体积不怎么变，导致计算极易“体积锁定”报错。

这三点，直接让它在有限元里成了“数值计算的噩梦”。

二、实战开始！手把手带你跑通一个完整案例

STEP 1：模型选择，别再纠结了！

• 小变形选 Neo-Hookean（简单够用）
• 中等变形选 Mooney-Rivlin（经典流行）

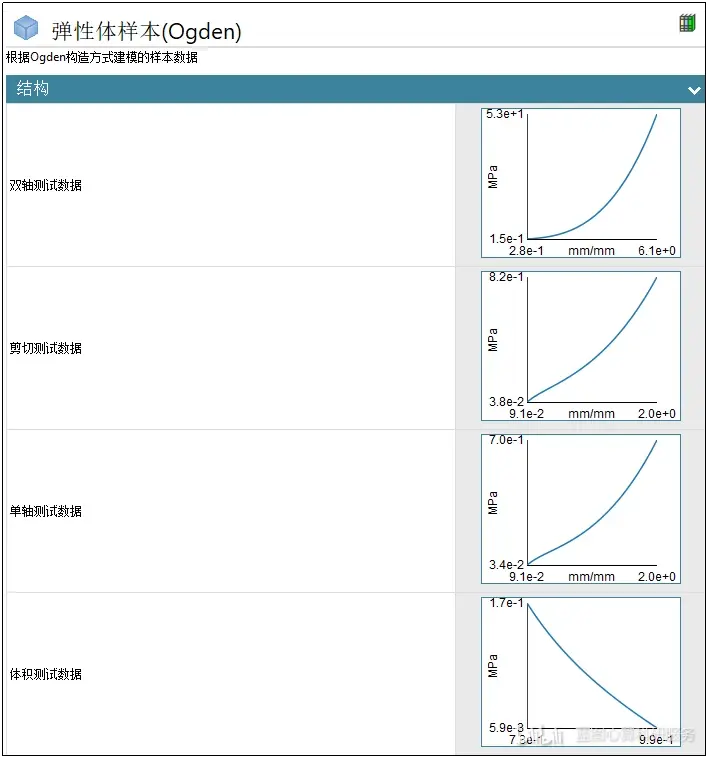

• 大变形、高精度选 Ogden（本期主角，YYDS！）

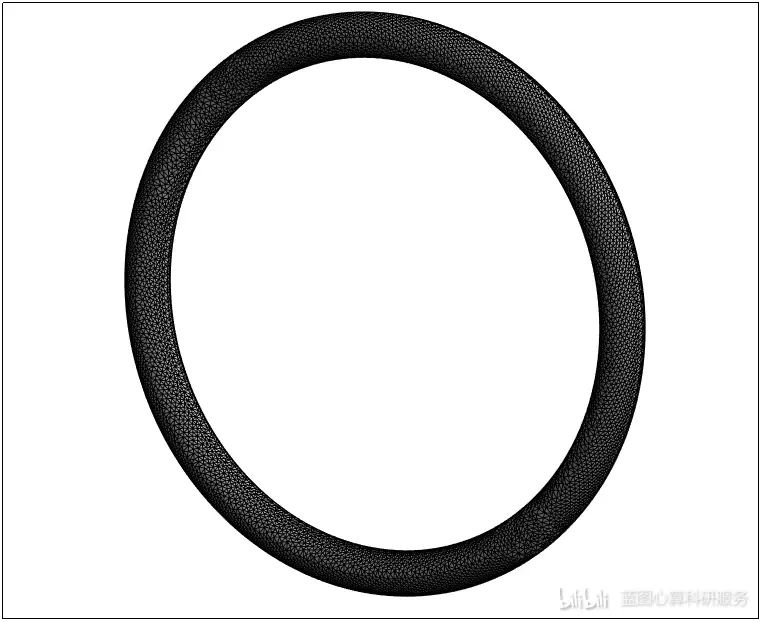

STEP 2：网格划分，灵魂所在！

• 关键区域必须加密！（比如密封圈的唇口接触部位）
• 试试混合单元或减缩积分，专治各种“锁定”不服。
• （此处可插对比动画：粗糙网格 vs 精细网格的应力结果差异）

STEP 3：加载与求解，稳住别崩！

• 别一次性压到底！采用分步加载，像慢动作一样压下去。
• 打开自动时间步长，让软件自己调整节奏。
• 遇到不收敛？优先检查接触设置和网格质量。

STEP 4：后处理，看懂结果才是王道！

• 别只看漂亮的云图，要提取关键点的力-位移曲线！
• 对比实验数据，误差多少心里有数。
• 分析接触压力分布，判断密封效果到底行不行。

三、成果展示

通过我们的仿真，可以清晰预测：

• 应力集中点在哪里（未来最容易坏的位置）；
• 密封性能如何（接触压力够不够、均不均匀）；
• 装配力有多大（工程师装它的时候费不费劲）。

四、避坑指南 & 硬核技巧分享

根据我们“踩坑”无数总结的经验，送你几个救命锦囊：

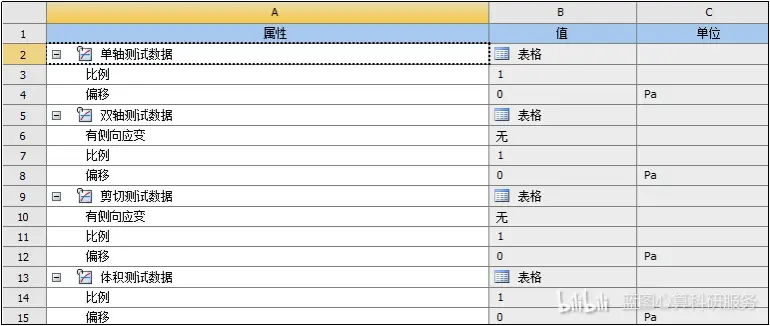

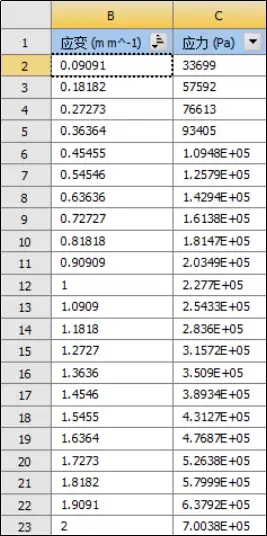

1. 参数从哪里来？ 一定要做材料试验！拉伸、压缩、剪切试验数据是仿真的基石。没有数据？仿真的结果就像空中楼阁。
2. 计算太慢了怎么办？ 在保证精度的前提下，合理使用对称模型、二维轴对称模型，能极大节省时间。
3. 还是不收敛？ 检查！检查！再检查！单位制是否统一？接触是“绑定”还是“摩擦”？网格有没有畸形单元？

五、未来已来：当仿真遇见AI

我们现在也在探索更酷的玩法，比如：

• 用机器学习，让电脑自己从数据中学习材料模型，告别手动调参；
• 用智能优化算法，自动设计出性能最优的密封圈形状。

仿真，不再是简单重复计算，正在变成驱动创新的智能引擎。

六、写在最后

仿真是一门结合了理论、实践和大量“玄学”调试的艺术。希望这个案例能为你带来启发。

如果这个视频/文章对你有帮助，请务必点赞、收藏、转发三连！你的支持是我们持续输出硬核干货的最大动力！

大家在仿真中还遇到过哪些“诡异”问题？欢迎在评论区疯狂留言！点赞最高的问题，我们会专门出一期视频来解答！

关注“蓝图心算”，带你解锁更多仿真硬核技能，我们下期再见！
