储能PCS变流器IGBT散热难？用ANSYS Icepak仿真优化高密度防护设计

痛点引入：当“高功率密度”撞上“高防护等级”

在储能赛道，105kW/215kW的PCS（变流器）正朝着更高功率密度狂奔——IGBT、PCB、电感等核心器件的热流密度“飙升”；但与此同时，IP65/IP66的严苛防护等级又像一道枷锁，限制了传统风道的开放性设计。

就像给高速运转的“发热引擎”套上了“密闭舱”，散热设计成了工程师的“噩梦”：要么IGBT结温超标烧机，要么防护等级妥协，要么整机体积失控……某百兆瓦级储能电站就曾因IGBT过热停机，造成巨额经济损失。

原理浅析：IGBT散热的“复杂战场”

IGBT作为电力电子核心器件，热流密度高、瞬态温变大，散热本质是“热量传递+多物理场耦合”的博弈：

• 热量从IGBT芯片→基板→散热器→冷却介质（风/液），路径长、热阻多；
• 防护腔体的气流短路、局部涡流、界面热阻（如导热硅脂层），会让散热效率大打折扣；
• 极端环境（如50℃高温）下，散热系统的“冗余度”直接决定整机可靠性。

传统的“试错式散热设计”，在高密度+高防护的双重压力下，早已捉襟见肘。

案例拆解：ANSYS Icepak如何“精准破局”？

以某105kW/215kW PCS变流器的IGBT散热项目为例（工期10-15天），我们用ANSYS Icepak完成了从“痛点诊断”到“优化落地”的全流程：

1. 多物理场耦合，还原真实散热场景

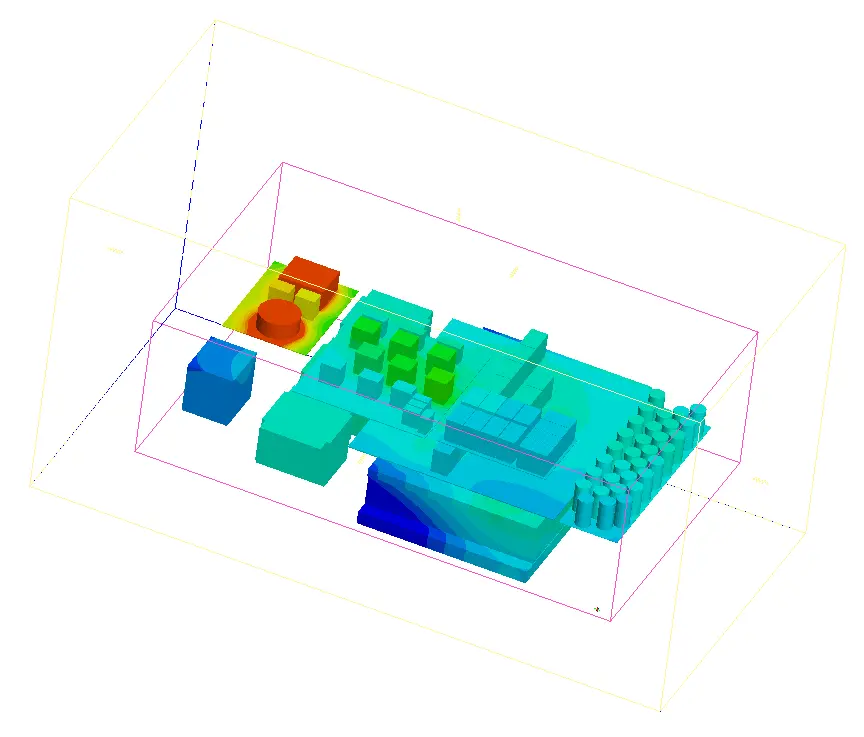

Icepak能精准模拟复杂结构下的热-流耦合（如图1：初始结构的温度云图，红色 区域为高温风险区），直观呈现：

   图1：初始结构的温度云图，红色 区域为高温风险区


• IGBT结温分布（避免“局部过热”）；
• PCB热点（找到“隐形烫手山芋”）；
• 电感温升（关注“非功率器件”的隐性风险）。

1. 识别过热风险，揪出“散热漏洞”

通过仿真，我们发现：

• 原设计中气流短路（部分区域风速极低，热量堆积）；
• 局部涡流死角（散热翅片间的空气“打转”，换热效率差）；
• 界面热阻过大（导热硅脂层厚度不均，热量传导受阻）。

这些“看不见的隐患”，正是传统测试难以发现的！

1. 优化设计，让散热“高效且合规”

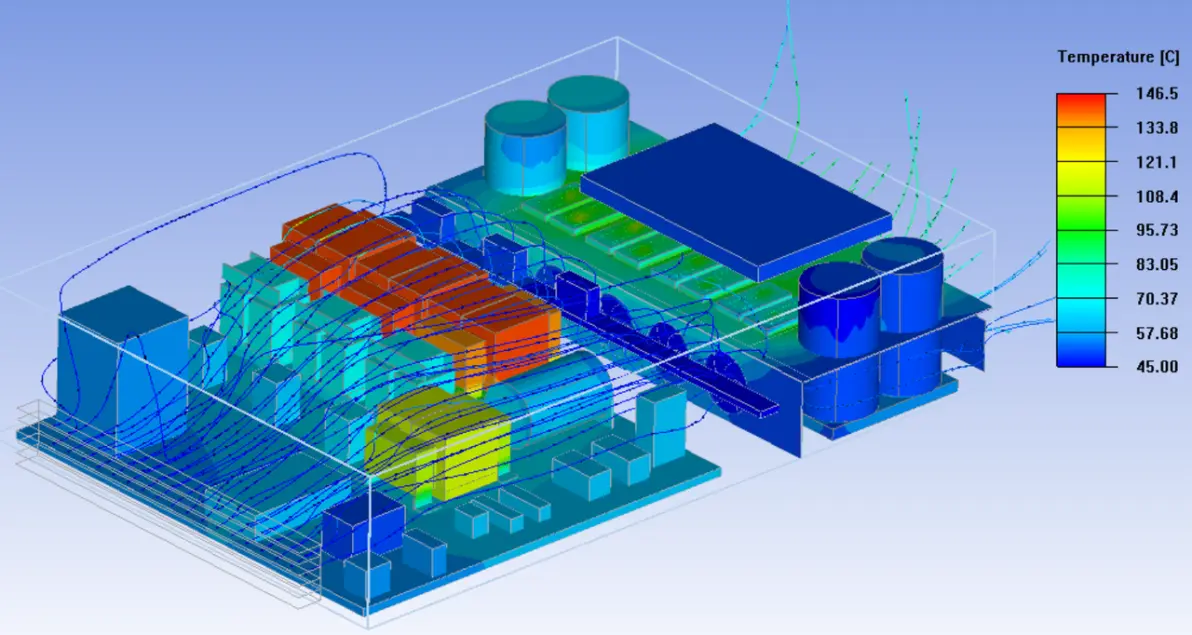

针对风险点，我们迭代优化了3大核心模块（如图2：优化后温度云图+流线，高温区大幅缩小）：

   图2：优化后温度云图+流线，高温区大幅缩小


• 散热器翅片参数：调整间距、高度，增强对流换热；
• 液冷流道布局（若为液冷方案）：优化流道走向，减少压损与死水区；
• 风扇/泵选型：匹配风阻/流阻特性，提升整体换热效率。

最终，在满足IP65/IP66防护的前提下，IGBT结温降低XX℃，散热效率提升XX%，确保PCS在50℃极端环境下不降额运行。

1. 极端工况预判，提前规避“宕机风险”

仿真支持对50℃高温、满载冲击等极端工况的预判，就像给PCS做了“压力测试”，避免像某电站那样因IGBT过热突然停机。

价值总结：仿真驱动，让“散热设计”从“碰运气”到“精准控”

• 降本：减少物理样机迭代次数，缩短研发周期（10-15天快速闭环）；
• 提质：精准识别过热风险，避免“烧机”“停机”等重大损失；
• 增效：优化散热结构，在满足防护的前提下最大化散热效率，支撑高功率密度设计。

行动号召：你的PCS散热难题，交给我们！

如果你的PCS也面临“高功率密度+高防护等级”的散热困境，或是想通过仿真提前规避风险、优化设计——欢迎联系我们！

我们用ANSYS Icepak的“多物理场耦合仿真能力”，为你拆解散热谜题，让IGBT“冷静运行”，让PCS“可靠发电”！
