Cadence Allegro设计避坑图鉴，捷配实操总结

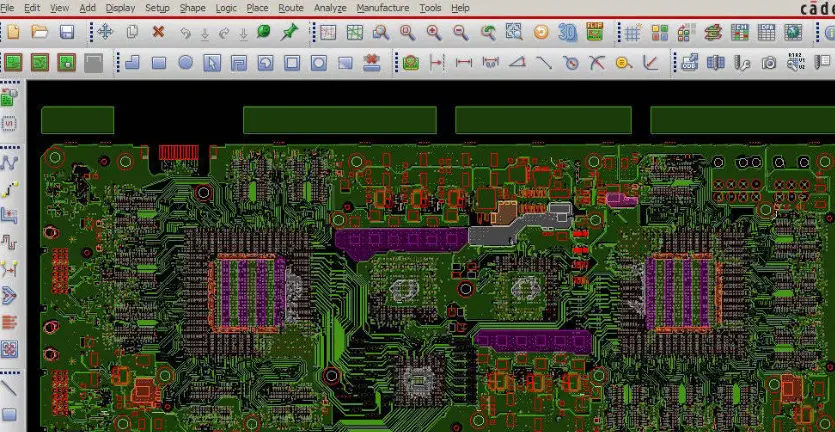

作为天天和 Cadence Allegro 打交道的 PCB 老炮，我太懂这软件的 “脾气” 了。功能强到炸裂，能搞定几十层的高速板、高密度 HDI，但操作逻辑清奇，新手一上手就头秃，老工程师也偶尔栽跟头。画板子时突然报错、封装对不上、走线莫名其妙绕路、DRC 满屏飘红…… 这些场景是不是很熟悉？今天就化身 “排坑专家”，盘点 Allegro 设计中最常见的 “坑”，用趣味吐槽 + 硬核解法，帮你少走半年弯路。

先从最基础的封装库坑说起，这是新手的 “重灾区”。很多人刚用 Allegro，习惯直接从网上下载封装，或者用其他软件的封装直接导入，结果一到布局布线，问题全来了：引脚间距不对、焊盘大小偏差、丝印错位，甚至引脚编号颠倒，板子画完才发现元件根本焊不上。我见过最离谱的，一个新手画电源板，把 MOS 管的源极和漏极封装搞反，直接导致批量短路，板子全废。

为啥封装坑这么多？因为 Allegro 的封装逻辑和其他软件不一样，焊盘、阻焊、钢网层的参数都有严格规范，而且引脚编号必须和原理图完全对应，差一个数字都不行。避坑方法很简单：第一，自建标准封装库，别偷懒用网上的 “野封装”，按照 IPC 标准，把常用电阻、电容、芯片的封装参数固定好，统一命名规范；第二，画完封装一定要做 “3D 预览”，检查引脚、焊盘、外形是否匹配，尤其是 BGA、QFN 这类复杂封装，3D 视图能一眼看出错位；第三，导入封装前，用 “Check Footprint” 工具跑一遍，自动检查焊盘大小、间距、引脚数，提前排除错误。

接下来是布局布线的 “隐形坑”，老工程师也容易踩。比如布局时没考虑散热，把大功率芯片堆在一起，后期温升超标；或者没留维修空间，元件挤成一团，焊完没法调试。还有更头疼的，布线时没注意阻抗控制，高速信号线走成 “蛇皮线”，信号完整性拉胯，板子跑不起来。Allegro 的约束管理器（Constraint Manager）功能强大，但很多人不会用，直接忽略阻抗、线宽、间距规则，DRC 不报错就万事大吉，结果量产才发现信号干扰、时序不达标。

避坑核心：用好约束管理器，提前设规则。画板子前，先和硬件工程师沟通，确定电源、地、高速信号的阻抗要求（比如 50Ω、90Ω 差分线），在约束管理器里设置好线宽、间距、参考层，让软件自动约束走线。布局时遵循 “先大后小、先热后冷” 原则，大功率元件靠边放，留足散热和维修空间，敏感信号和电源分开，避免干扰。布线时，高速线走直线、少打过孔，差分线严格等长，Allegro 的 “Delay Tune” 功能可以自动调等长，别手动瞎绕，既费时间又容易出错。

然后是 DRC 报错的 “玄学坑”，满屏红色报错，删了又来，改了还错，让人崩溃。常见的 DRC 坑有：安全间距不足、过孔太大、丝印重叠、焊盘缺口。很多新手看到报错就慌，盲目改线宽、挪元件，结果越改越乱，甚至破坏信号完整性。还有人直接关闭 DRC 检查，“眼不见为净”，最后板子打样回来，短路、开路、元件装不上，返工成本极高。

DRC 报错不是玄学，是软件在提醒你 “违规了”。解决方法：第一，先看懂报错代码，Allegro 的 DRC 报错会标注具体问题（比如 Clearance Violation、Pad Entry Violation），对照规则手册，精准定位问题；第二，分级处理报错，优先解决致命错误（短路、间距不足），再处理警告（丝印重叠、字符太小），别胡子眉毛一把抓；第三，自定义 DRC 规则，根据项目需求调整参数，比如高频板适当缩小安全间距，低频板可以放宽，别死磕默认规则。

还有文件管理和版本控制的 “大坑”，多人协作时最容易翻车。Allegro 的文件结构复杂，brd、dra、pad、fpm 文件一大堆，新手随便乱放，结果画到一半，封装丢失、文件打不开，或者多人同时改一个文件，版本混乱，最后合并时冲突不断，前功尽弃。我见过一个团队，因为没做版本控制，画了两个月的板子，最后合并时发现 3 个版本的布线冲突，只能重新画，心态直接崩了。

避坑绝招：建立标准化文件目录，按 “项目名 - 版本 - 日期” 分类，brd 文件、封装库、原理图分开存放，别混在一个文件夹。多人协作时，用 SVN 或 Git 做版本控制，每次修改前更新文件，修改后提交备注，标注修改内容，避免覆盖。另外，养成 “定时备份” 习惯，每画完一个阶段，另存为新版本（比如 V1.0、V1.1），防止文件损坏丢失，Allegro 的 “Auto Save” 功能可以开启，但别依赖，手动备份更靠谱。

最后是输出生产文件的 “致命坑”，前面画得再好，输出文件错了，全白费。常见问题：Gerber 文件层序错、钻孔文件不对、钢网层漏输出、丝印字符缺失，厂家拿到文件没法生产，或者生产出的板子和设计不符。很多新手输出 Gerber 时，直接用默认设置，没检查层序、孔径、焊盘参数，结果打样回来，过孔大小不对，焊盘缺角，元件焊不上。

输出文件避坑：第一，严格按照厂家的 Gerber 规范输出，不同厂家的层序、格式要求不一样，提前找厂家要模板，对照设置；第二，输出前用 “Artwork Preview” 预览每一层，检查走线、焊盘、丝印是否完整，别漏层、错层；第三，钻孔文件单独输出，标注孔径、孔位、镀铜信息，BGA、盲埋孔要特别标注；第四，输出后打包文件，备注项目名、版本、日期，发给厂家前自己再核对一遍，避免低级错误。

Cadence Allegro 就像一把 “双刃剑”，用得好是神器，用不好是 “坑王”。这些常见问题，本质上都是没摸透软件逻辑、没养成规范习惯导致的。别害怕报错，别偷懒省步骤，从封装、布局、布线、DRC 到文件输出，每一步都按规范来，用好软件自带的工具（约束管理器、3D 预览、DRC 检查），再加上多练多总结，慢慢就能摸清它的 “脾气”。

其实画 PCB 就像搭积木，Allegro 是工具，规范是图纸，耐心是基础。新手别急于求成，先从简单的双层板练起，吃透基础功能，再挑战高速板、多层板。遇到问题别慌，先查手册、看报错，再找老工程师请教，慢慢积累经验，你也能成为 Allegro 高手。下次画板子时，对照这份避坑指南，提前避开这些 “坑”，你会发现，原来 Allegro 也没那么难，画板子也能很顺畅。
