强度和动态特性本质区别在哪？工程分析概念辨析

1. 强度分析的局限性

（1）静强度 ≠ 动强度

• 静强度分析：假设载荷缓慢施加（准静态），忽略惯性力和振动效应。
• 碰撞现实：载荷是毫秒级瞬态冲击（动态），结构响应受频率特性主导。
• 示例：一根钢梁静载下能承受50kN，但受到40Hz冲击时可能因共振在20kN时断裂。

（2）强度达标仍可能失效

• 案例1：共振放大效应
• 某车型前纵梁静强度满足要求，但碰撞时因30Hz冲击激发其28Hz固有频率，导致应力放大3倍而断裂。
• 案例2：局部振动疲劳
• 电动汽车电池箱强度足够，但碰撞后残余振动（80Hz）引发螺栓微动磨损，3个月后松动起火。

2. 固有频率分析的核心价值

（1）避免共振灾难性破坏

• 能量聚焦原理：碰撞脉冲含宽频能量，若与结构固有频率重合，能量将集中释放。
• 数据：共振时应力可达非共振区域的5~10倍

（2）控制变形模式

• 吸能结构设计：前纵梁的固有频率决定其轴向屈曲波长。通过频率调控可实现稳定的褶皱变形（理想吸能）。
• 优化案例：某车型将纵梁频率从35Hz调整至25Hz，吸能效率提升22%。

（3）预防二次失效

• 乘员保护：碰撞后方向盘残余振动频率若接近人体内脏共振频段（4~8Hz），会加剧伤害。

3. 工程中的典型场景

（1）车身开发阶段

• 目标：使车身一阶扭转频率＞25Hz（避免与常见碰撞脉冲频段10~20Hz重叠）。
• 方法：通过模态分析优化B柱、门槛梁的截面形状。

（2）电池包安全设计

• 要求：电池壳体固有频率需避开路面激励（2~15Hz）和电机振动频段（80~200Hz）。
• 手段：通过FEA调整安装点刚度，使壳体基频＞200Hz。

（3）事故调查

• 过程：某车碰撞后A柱断裂，频率分析发现其焊接缺陷导致局部频率下降12%，引发共振。

4. 强度与频率的协同设计

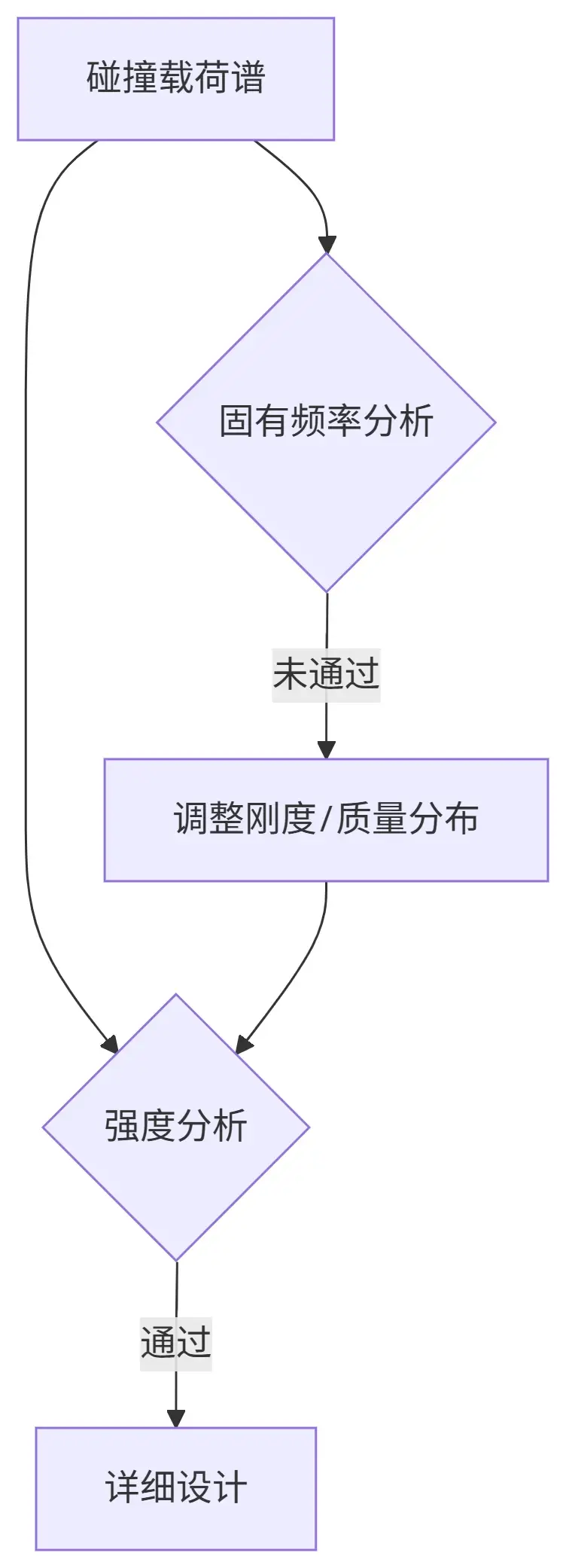

（1）现代汽车开发流程

（2）性能平衡实例

• 矛盾：增加板厚可提高强度，但可能降低固有频率（因质量增加）。
• 解决方案：采用高强度钢减薄+加强筋设计，同时满足强度与频率要求。
