ADAMS线性模态分析和振动分析区别在哪？适用场景对比

一、线性模态分析（Linear Modes）

定义：

线性模态分析是通过对系统在平衡点附近进行线性化处理，求解系统的固有频率和模态振型（特征值和特征向量）。

特点：

• 基于线性化模型：在某个平衡位置（通常是装配位置）将非线性多体系统线性化。
• 求解特征值问题：求解系统的质量矩阵 和刚度矩阵 构成的广义特征值问题：(K−ω2M)ϕ=0(K−ω2M)ϕ=0其中： ωω：固有圆频率（rad/s） ϕϕ：对应的模态振型
• 不考虑外部激励：仅分析系统自身的自由振动特性。
• 输出结果： 各阶模态的固有频率（Hz 或 rad/s） 模态振型（位移/旋转相对运动） 阻尼比（如果考虑模态阻尼）

用途：

• 判断系统的稳定性（是否存在刚体模态、负特征值等）
• 识别结构共振风险（避开工作频率）
• 作为频响分析（如正弦扫频）的基础
• 用于控制系统设计中的模态截断

二、振动分析（Vibration Analysis）

定义：

振动分析是研究系统在外部激励或初始扰动下的动态响应，包括自由振动和强迫振动。

特点：

• 考虑实际载荷和激励：如力、力矩、位移激励、不平衡力、路面输入等。
• 可以是线性的，也可以是非线性的： 线性振动：使用模态叠加法或直接积分求解。 非线性振动：考虑大变形、接触、间隙、非线性弹簧/阻尼等。
• 输出结果： 位移、速度、加速度的时间历程 频响函数（FRF） 功率谱密度（PSD）响应（用于随机振动） 共振点、峰值响应等

用途：

• 评估车辆乘坐舒适性（车身振动）
• 分析机械系统的疲劳寿命
• 研究发动机振动传递路径
• 模拟路面激励下的整车响应
• 进行频域分析（如正弦扫频、随机振动）

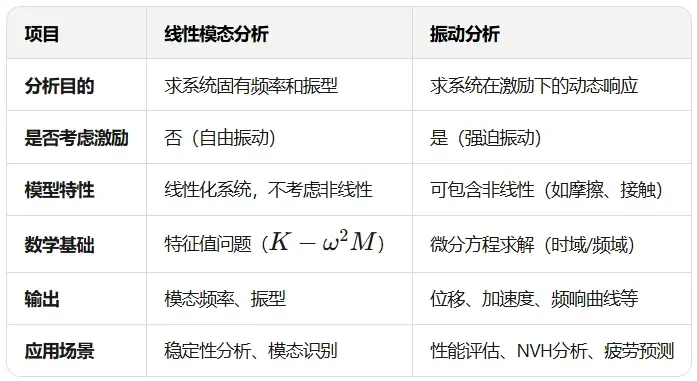

三、主要区别总结

四、联系

• 线性模态分析是振动分析的重要前置步骤。例如，在进行频响分析时，常利用模态叠加法，需要先提取模态。
• 系统在共振时的响应往往与某阶模态相关，因此模态分析有助于解释振动分析中出现的峰值现象。

五、示例说明（车辆悬架系统）

• 线性模态分析： 计算车身、车轮的垂向、俯仰、侧倾模态频率（如：车身一阶垂向模态 1.5 Hz）。 判断是否存在刚体模态（如整车刚体垂向、横向运动）。
• 振动分析： 模拟车辆驶过减速带时，座椅处的加速度响应。 分析在特定频率路面激励下，是否发生共振。

六、总结

线性模态分析是“系统本身的振动特性”分析，关注“系统会怎么自由振动”； 振动分析是“系统在外部作用下的实际响应”分析，关注“系统在外力下会怎么动”。

两者相辅相成，共同构成多体系统动态性能评估的基础。
