ADAMS中的柔性体模态力分析

ADAMS中由MNF文件描述的柔性体，可以直接定义约束、接触以及各种力元，也可以通过预应力模态计算生成带预载荷的柔性体，以及通过模态力来描述施加在柔性体节点上的载荷。

其中，ADAMS模态力一般用来定义施加在柔性部件表面的分布载荷，其定义需要借助有限元载荷文件来实现，即哪些节点上施加力以及力的分布规律要由有限元载荷文件来定义，通过模态力对话框可以对分布力的大小及变化规律做进一步的描述。

我们知道模态计算生成的MNF文件是不带节点载荷信息的，借助ADAMS Flex Toolkit命令可以将外部的有限元载荷文件添加到柔性体MNF文件中。

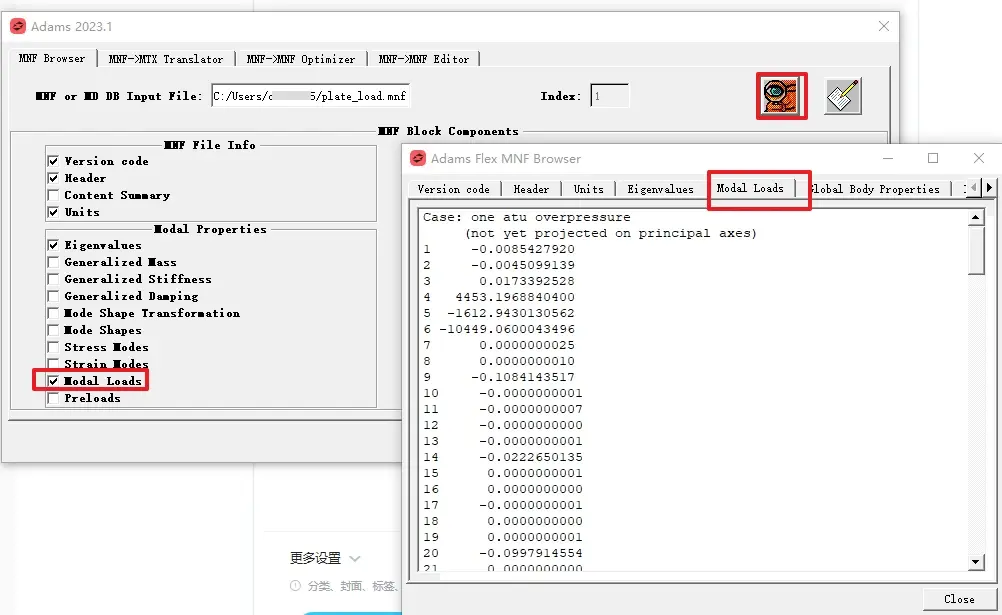

mnf中的模态力可以通过adams flex进行查看，如下图所示：

查看mnf中的模态力

Adams通过命令可以将load载荷添加到mnf文件中。

有限元载荷文件格式非常简单，以plate.loads文件为例，格式示范如下：

%C one atu overpressure

1 FZ -2.5336E+02

2 FZ -5.0672E+02

3 FZ -5.0672E+02

4 FZ -5.0672E+02

5 FZ -5.0672E+02

6 FZ -5.0672E+02

7 FZ -5.0672E+02

8 FZ -5.0672E+02

9 FZ -5.0672E+02

10 FZ -5.0672E+02

11 FZ -2.5336E+02

12 FZ -5.0672E+02

….

上面描述的意思为分别给编号为1、2、3、…的这些节点施加Z向载荷，载荷大小为后面的数值，如果是X或Y向载荷，则将其中的FZ改成FX或FY。

节点编号与有限元网格模型中的编号相同。
