本文将详细介绍基于Ansys APDL/GUI/Workbench全平台的Simpack车辆-柔性轨道联合仿真相关知识。

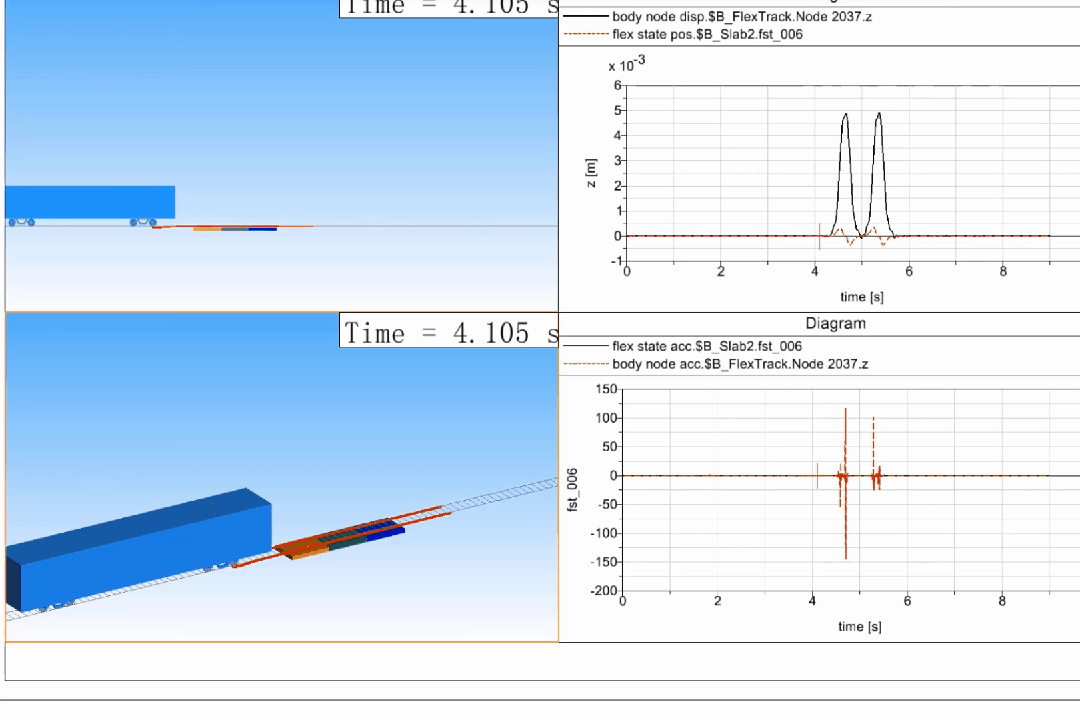

     动图


01 Simpack车辆-柔性轨道联合仿真详情介绍

本教程主要针对广大Ansys 用户量身定制，无论是对Workbench，还是经典GUI界面，甚至APDL感兴趣的用户，均适用。

涵盖的详细知识点如下图所示：

Ansys中弹性体文件的建立过程

APDL

子结构缩减命令流讲解

GUI

Subsystem操作（待更）

Workbench

Spaceclaim钢轨建模

Workbench Mechanical子结构缩减

Simpack柔性轨实现

弹性体.fbi文件的生成（Ansys-Simpack接口）

弹性轨道.ftr文件编写

Simpack中简易车辆建立的详细过程

Simpack轮对建模

Simpack构架建模

Simpack整车模型

Simpack中刚弹耦合模型的搭接

刚性车辆与弹性轨道的耦合

弹性轨道ftr文件设置轨道基础连接

Simpack批量力元设置轨道基础连接

Simpack钢轨不平顺激励文件生成

Simpack内部生成不平顺（PSD法）

Simpack外部导入已有不平顺文件

Simpack外部激励文件.TRE的编写规则

Simpack车辆轨道耦合动力学模型计算后处理

Simpack柔性体变形动画

Simpack轮轨力提取

Simpack脱轨系数提取

Simpack轮重减载率提取

Simpack车体振动加速度提取

Simpack车辆平稳性Sperling指标提取

基于APDL命令流建立钢轨模型如下图所示：

该模型为21m60轨，枕间距为0.6m，材料为钢材，密度7850，杨氏模量2.1e11，泊松比0.3（均采用kg，m，Pa国际单位）。

基于Workbench界面建立钢轨模型下图所示：

上述均为有限元Ansys操作过程截图，进行钢轨的模态分析，分析截断频率为1500Hz，前四阶频率分别如图所示：

接下来进行柔性轨道导入Simpack中，再生成好的fbi文件后继续进行ftr文件编写，简要如图所示：

柔性轨道制作完成效果如图所示：

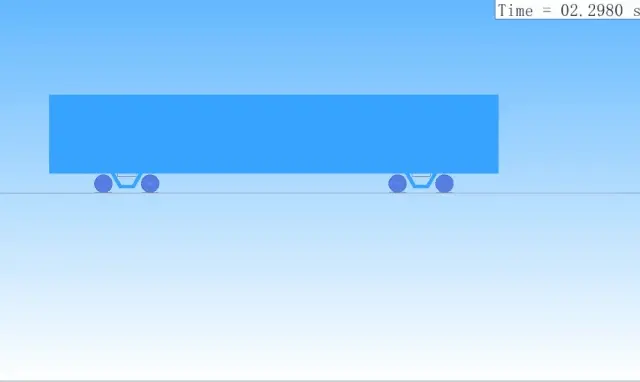

车辆建模最终效果如图所示：

刚柔耦合搭接效果展示：

计算后动画效果如下：

计算所得钢轨位移时程图如下：

如上图所示，在无不平顺情况下，钢轨位移最大值在0.4mm左右，与Matlab编程结果对比基本无差别。

讲解中力攻Ansys接口，以实现将适用人群从Abaqus 的使用者扩展至广大Ansys 使用者，建立完整、独立、独创  、准确的体系  ，学者可以以此为例，对毕业设计或是项目需求提供一份贴心的手把手教学算例 。

02 车辆-轨道耦合动力学未来展望

铁路大系统耦合动力学极为复杂，在公关相关领域的问题时，还是颇费周折，并不是特别的顺利。

列车-线路减隔震的研究可参考上述讲解进行深化，将继续推进土木工程领域下部基础的振动问题，例如：列车-线路-桥梁、列车-桥梁、等扩展问题。

桥梁种类繁多，悬吊类、梁类、拱类各式各样，其内部振动问题也是不同，但铁路系统中，桥梁类型主要选择简支梁进行施工，相比于特定的复杂桥梁，简支梁桥更具典型，因此，后续将以简支梁为例。
