abaqus惯性释放到底啥时候用？原理和操作要点

Job submitted, Abaqus 报 no boundary conditions and zero pivot，刚体位移没约束住，这种弹窗一出来就该想是不是该开惯性释放了。

飞机机翼、卫星桁架、悬臂外挂件做静力分析，整个模型外面没地锚没固定端，边界条件加也不是不加也不是，硬加约束反力算出来应力云图好看但位移场是假的，载荷传不出去，结构自己跟自己较劲。

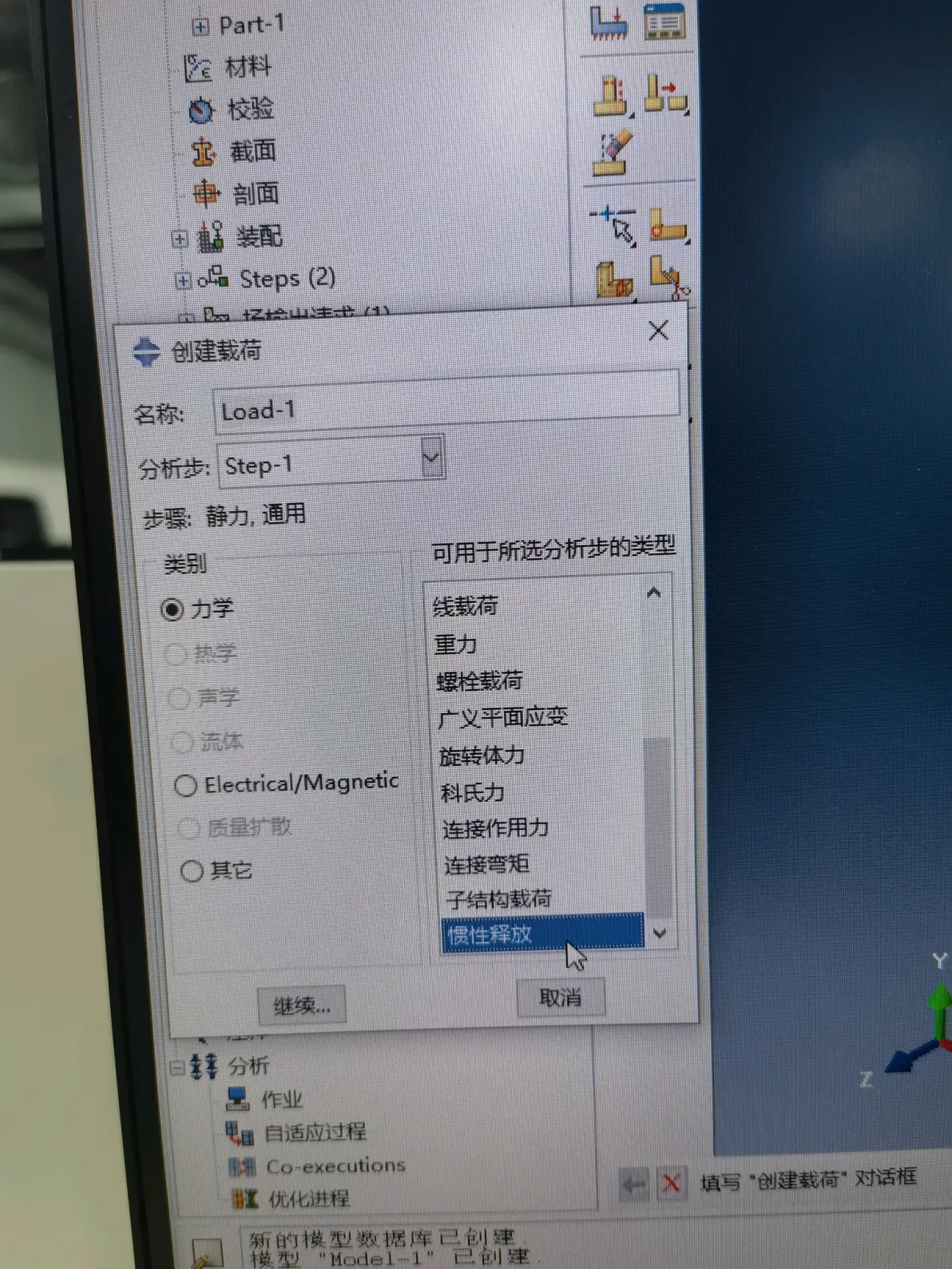

惯性释放就是让模型在合外力不为零的时候也能算，求解器内部给一个与外力平衡的“惯性力场”，等效成结构整体做刚体运动被消掉，剩下的就是变形和应力，Step 里勾上 Include inertial relief，或者 inp 里写 *INERTIA RELIEF，老版本在 Edit Step 的 Other 页签，新版本在 General 里，位置老变。

合外力必须提前心里有数，三个分力加三个力矩，六个量，有一个量级算错，惯性释放算出来的基准运动就不对，应力是对的了但绝对位移没意义，看位移云图别拿去对标装配间隙。

模型里哪怕只有一个点固定，惯性释放就别开，开了反而把本来合理的约束反力吞掉，螺栓预紧加惯性释放混用最容易出鬼结果，载荷步顺序也比普通静力分析娇气。

*INERTIA RELIEF, ALIGN, 后面跟的点是求解器用来定刚体运动参考位置的，不填就按质心，填了就按你给的节点当参考，旋转件、偏心载荷、火箭级间段这种质心不在几何中心的，不填 ALIGN 有时候刚体模态消不干净，残差比 1e-5 大一圈。

材料密度必须填，没密度就没质量，惯性力场算不出来，线弹性钢件忘了填密度是最常出的事，弹窗不报密，只报零主元或者迭代不收敛，查半天边界条件白查。

输出里别只盯 S、U，加一个 RF 看看，惯性释放下某些节点会有虚假反力，再开个打印总合力 *PRINT, TOTAL FORCE，合外力该多少自己核对一遍，比事后翻云图省事。

复杂装配体里部分零件固定部分自由，别整模型一把开惯性释放，把自由子结构单独拿出来算，主模型该加约束加约束，惯性释放当局部手段用，不是静力分析的默认开关。

inp 里这么写：

*STEP

*STATIC

*INERTIA RELIEF

1., 0., 0., 0., 0., 0.

前面六个数是刚体运动方向权重，全 1 是六个自由度都释放，只释放平动就写 1.,1.,1.,0.,0.,0.，只算飞行姿态下的气动载荷分布就这么干。

接触对、绑定、MPC 在惯性释放下都能跑，但摩擦接触初始穿透别太大，求解器消刚体运动的时候接触收敛半径会被带偏，收敛曲线前几帧抖得厉害不代表错，看后半段。

做模态叠加响应、瞬态显式、Explicit 里别套惯性释放，那是准静态和隐式静力的东西，显式靠质量加速度自己平衡，再开惯性释放就是双重惯性，结果飘到天上去。

螺栓法兰悬在空中受气压载荷，地面试验工装有吊耳，仿真里把吊耳删了，这种就是惯性释放正经用途，合外力闭合、没有地脚、关心的是内力分布不是绝对位移，打开就完事。

Step 里选 Static, General 才能看到 Include inertial relief 勾选项，Static, Linear perturbation 没有这玩意，线性摄动步本身基于先验平衡状态，再释放惯性属于概念打架。

单位制里 g 和 kg 和 N 和 mm 混用，密度填成 7.85 而不是 7.85e-9，惯性力场直接小三个数量级，结构跟没质量一样，位移大得离谱，合外力却“看起来平衡”，这种最不容易一眼看穿。

写个自己用的检查单：无约束或弱约束、关心应力不关心绝对位移、材料有密度、载荷合力和合力矩能手算、Step 是通用静力，四条全中再开，缺一条先想别的办法。
