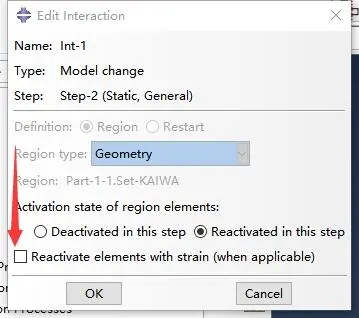

如下图所示，在Abaqus中激活单元时可以勾选Reactivate elements with strain (when applicable)，那么勾选和不勾选有什么区别呢？

以下将分为原理讲解、实例展示以及进阶学习三个模块进行讨论。

原理讲解

1.不勾选时，为Strain free模式。

在这种模式中，单元在重激活分析步一开始就被激活了，并按照分析步一开始确定的位置，将单元置于0应力应变状态。

这里有两点需要解释：

①怎么理解"在分析步一开始就被激活了"?

这意思就是在初始时刻就被激活了，比如你这个分析步定义了10个增量步，那么第一个增量步和第10个增量步的结果是一致的。

②怎么理解“按照分析步一开始确定的位置，将单元置于0应力应变状态”

这意思就是说假如你重激活的这部分与其他部分共节点，由于其他部分在前面计算分析中共节点这部分发生了位移，那么单元激活的开始时刻就发生了形变（因为这句话说了，按照分析步一开始确定的位置），让单元变形匹配变形后的位置，然后将单元置于0应力、应变状态。注意这个不会对其他部分的应力应变状态造成影响。你可以认为他这个调整形状只是在几何上进行了调整。可以认为，这种操作方法匹配了变形，但是其应力、应变状态为0.

2.勾选时，为With Strain模式。

我是这样理解这个模式的。在单元激活的初始时刻，同样将单元调整至分析步一开始确定的位置，也就是粗鲁的将网格几何形状进行调整。然后慢慢地增加待激活单元的刚度至设置的材料属性。这样一来，单元的应力随增量步就是变化的，并且会对其他部分的应力状态产生影响。

3.这两个模式的区别

可以认为这两个模式在激活瞬间的几何变化都是一样的，不过strain free将应力、应变都重置为了0。也正是因为都重置为了0，导致后续增量步的应力、应变都不会变化，对其他单元也不会有影响。而with strain则慢慢让激活的单元刚度复活，一开始不是为了适应变形几何调整了吗。那么刚度慢慢恢复后你相较于原来没变形的状态就会产生力，进而也会对相邻部件产生影响。

4.形象比喻

就好比是一个人，他原本是名门望族，财富、地位都是高高的。但是不幸，被皇帝直接Model change关监狱（杀死单元），从此家道中落。有一天，皇帝决定直接赦免他（激活单元），接着让他处于原本地位。这是他有两个选择，第一个就是既往不咎，当做失忆（0应力应变状态），仅在后续有任务时在发挥自己价值（为什么还能发挥价值，是因为他还是有自己材料属性的，就好比他原来基因是不变的）。第二个就是我记忆都还在，我要把我之前失去的都夺回来。因为，在激活这段期间，不仅自己也发生变化（应力、应变状态的改变），也会对周围人产生影响（对相邻单元影响）。

实例讲解

一个板，中间挖圆。在第一个分析步中杀死中间单元并对四周加位移，在第二个分析步中激活单元，第二个分析步共设10个增量步。边长20m的正方形，四周施加5m位移，材料属性均一致。

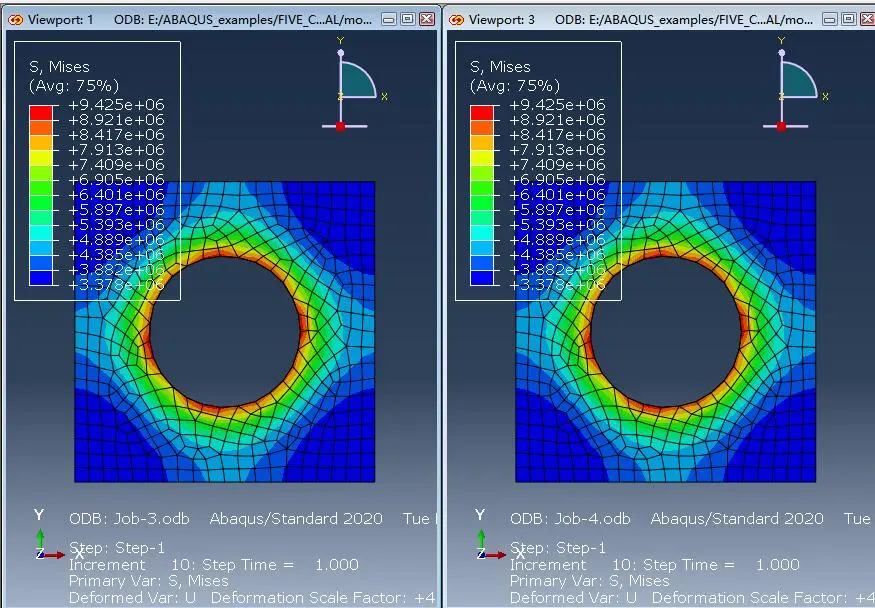

第一个分析步完成后，应力状态如下（左strain free，右with strain），

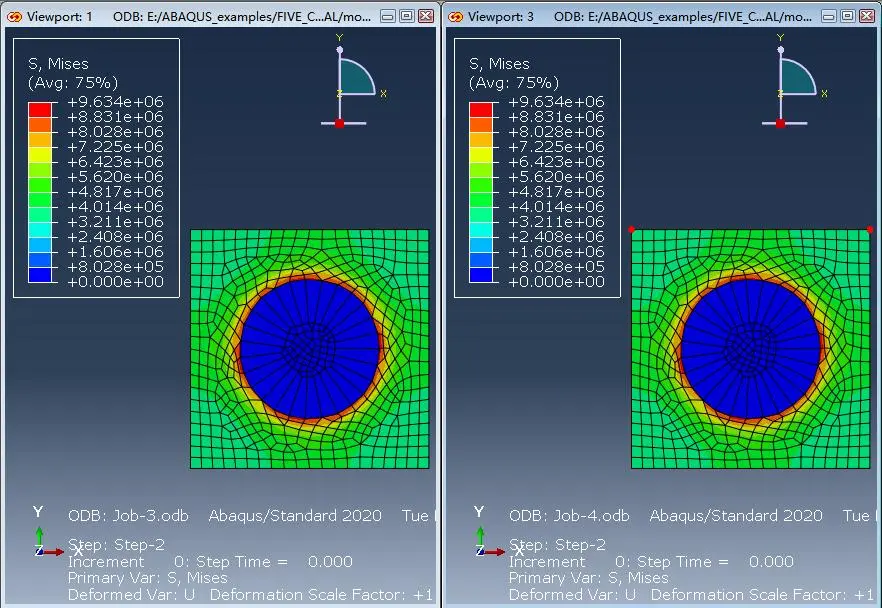

第二个分析步，一开始激活时，（增量步为0），状态如下，变形放大系数为1。可以看到，两个仔最初始状态是一样的。（左strain free，右with strain）

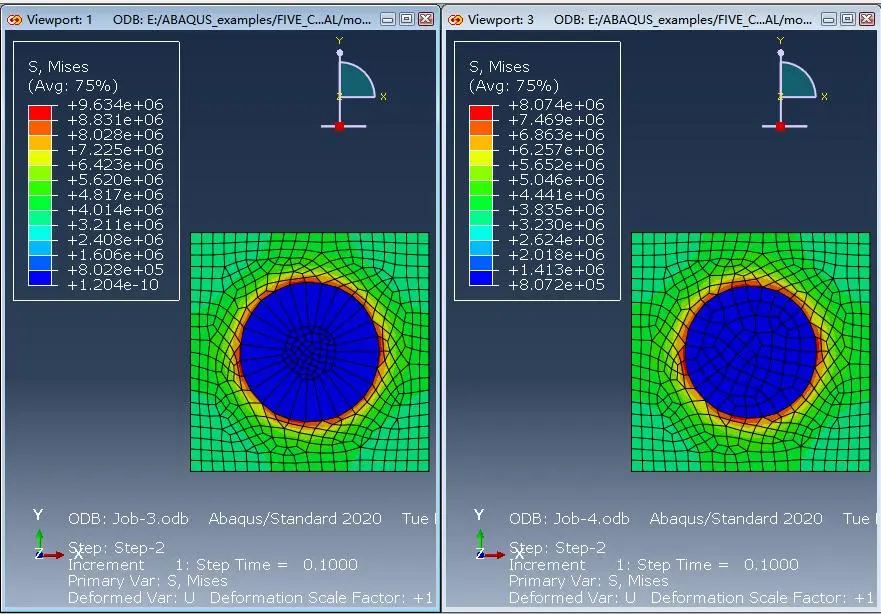

第二个分析步第一个增量步：（左strain free，右with strain）

可以看到，这两个有明显不同。其中strain单元内依然是0应力应变状态，而右边对比前面数值可以看到，已经发生了明显变化。

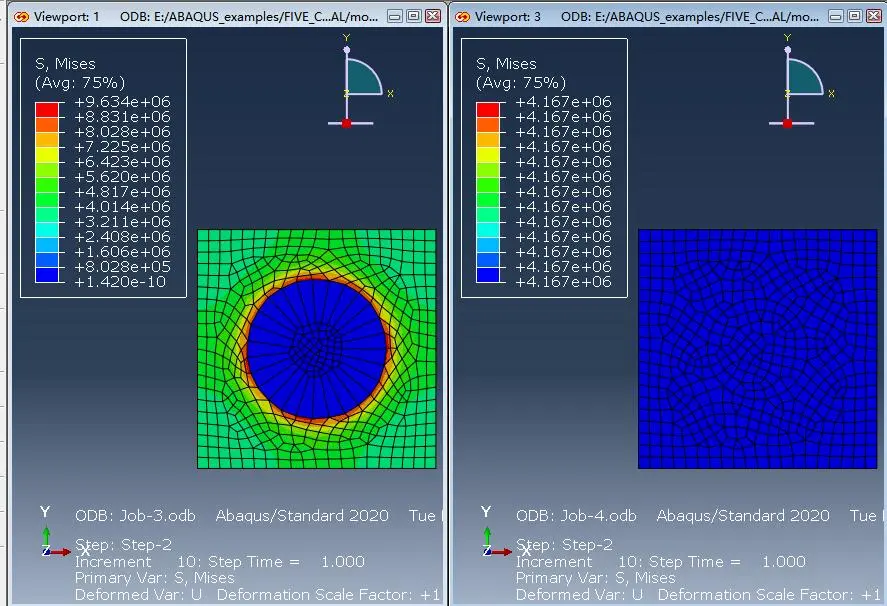

第二个增量步第10个增量步（最后一个增量步）：（左strain free，右with strain）

可以看到，左侧还是没变化，右侧已经变化了很大，和不挖孔的板没区别了。

各位在对比我上面说的形象的比喻，是不是有更深刻的体会了？

进阶学习

上述实例中介绍了杀死单元和其他单元共节点的情况，下面这个实例中将介绍杀死单元和其他单元是接触的情况。

案例如下图所示，有两个圆环，两个圆环分别是两个部件，两个圆环间设置为法向硬接触，切向无摩擦的接触关系。共设置两个分析步，第一个分析步将内部圆环杀死，并对外部圆环施加向内的位移。第二个分析步激活内部圆环并建立接触关系。

有了上述的介绍，大家猜测一下两种不同的激活方式对应的区别？最终结果有没有区别？答案是没有区别。到底是怎么回事呢？看下面过程。

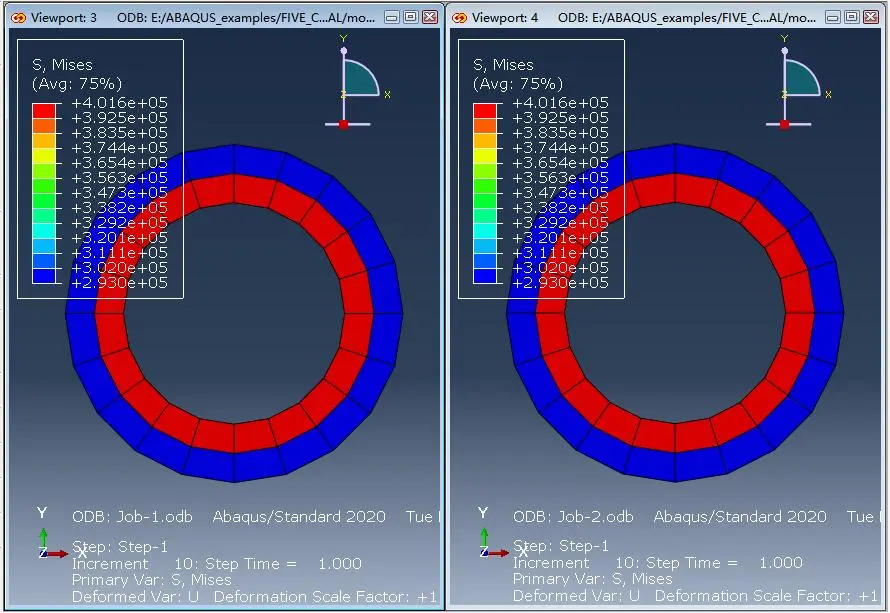

第一个分析步完成时，应力状态如下：（左strain free，右with strain）

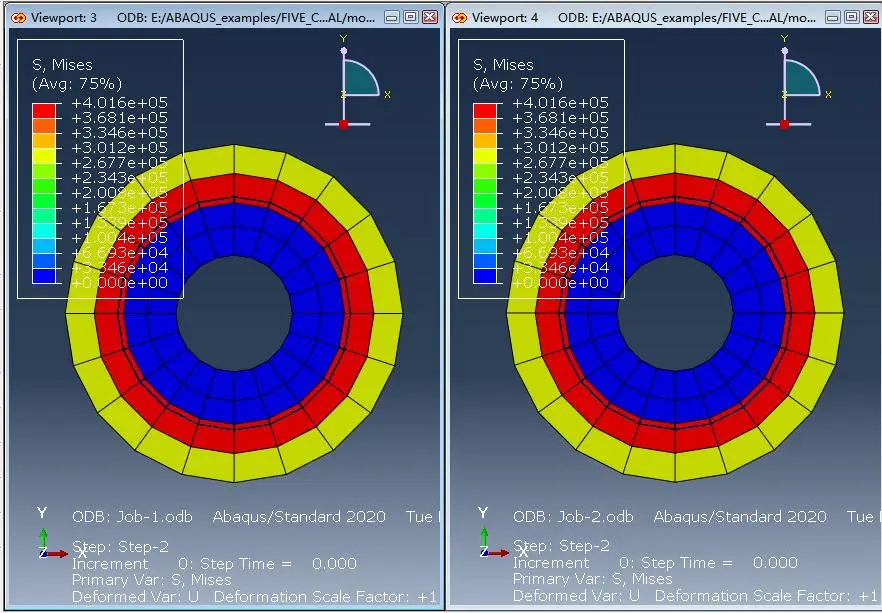

第二个分析步，一开始激活时，（增量步为0），状态如下，变形放大系数为1。可以看到，两个仔最初始状态是一样的。（左strain free，右with strain）

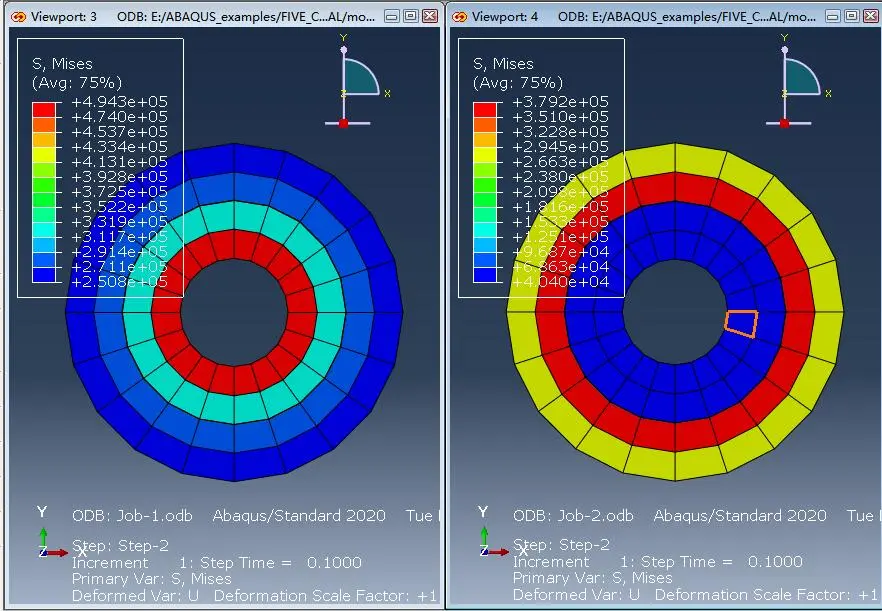

第二个分析步第一个增量步：（左strain free，右with strain）

可以看到，这两个有明显不同。你可能会疑惑，左边的居然不是0应力应变状态？

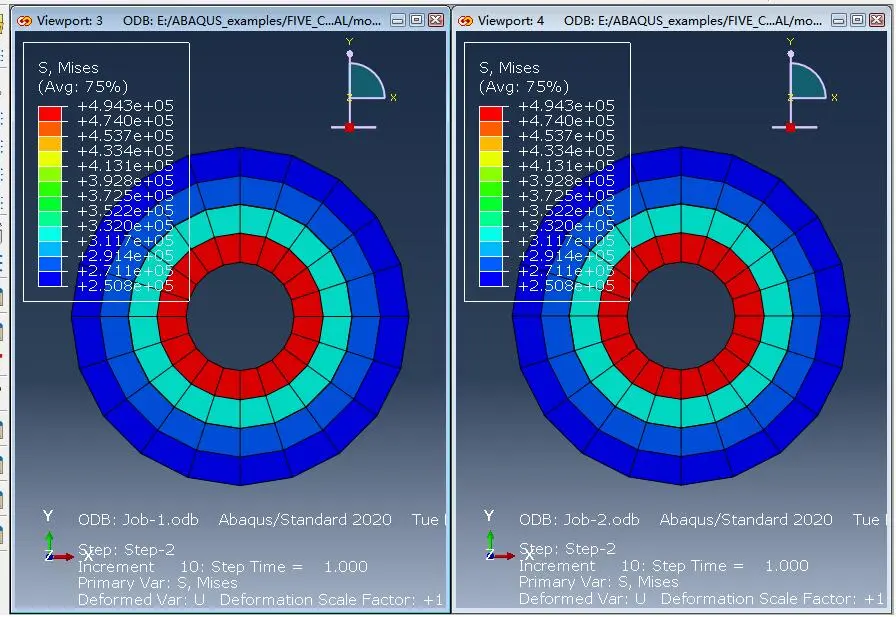

第二个分析步最后一个增量步，结果如下。

？？？？两个怎么结果一样了？到底是怎么回事？下面慢慢解释。

由于我们激活的区域是一个新的部件，不和其他的区域共用节点，因此两者无论是strain free还是with strain激活方式中单元一激活时，单元形状就没有发生变化，其大小和位置与assembly模块定义的相同。因此，假如仅激活单元而不在第二个分析步建立接触的话，两种激活方式没有区别。因为单元形状没有发生改变，也就意味着with strain激活方式中也是0应力应变状态。

但是，又因为在这一步建了接触关系，接触关系的生效是在分析步最开始生效的，虽然strain free激活时是0应力应变状态，但是原有单元侵入了新激活单元的边界。此时，接触关系一生效，立马产生了应力应变。又由于接触关系是在分析步一开始就生效的，所以在第一个增量步完成后，strain free的最终结果就确定了，后续增量步也没有变化。而with strain同理，只是with strain激活后激活部分的刚度是线性增加的，因此，到第二个分析步最后一步才会呈现和strain free同样的效果。

上述内容整理时间仓促，行文和排版没有时间调整。谨以此篇文章对Reactivate elements with strain (when applicable)有疑惑的同学。我的理解可能也存在欠缺，如有不对，请各位批评指正。
