abaqus后处理Pressure到底指什么？GPT4解释挺到位

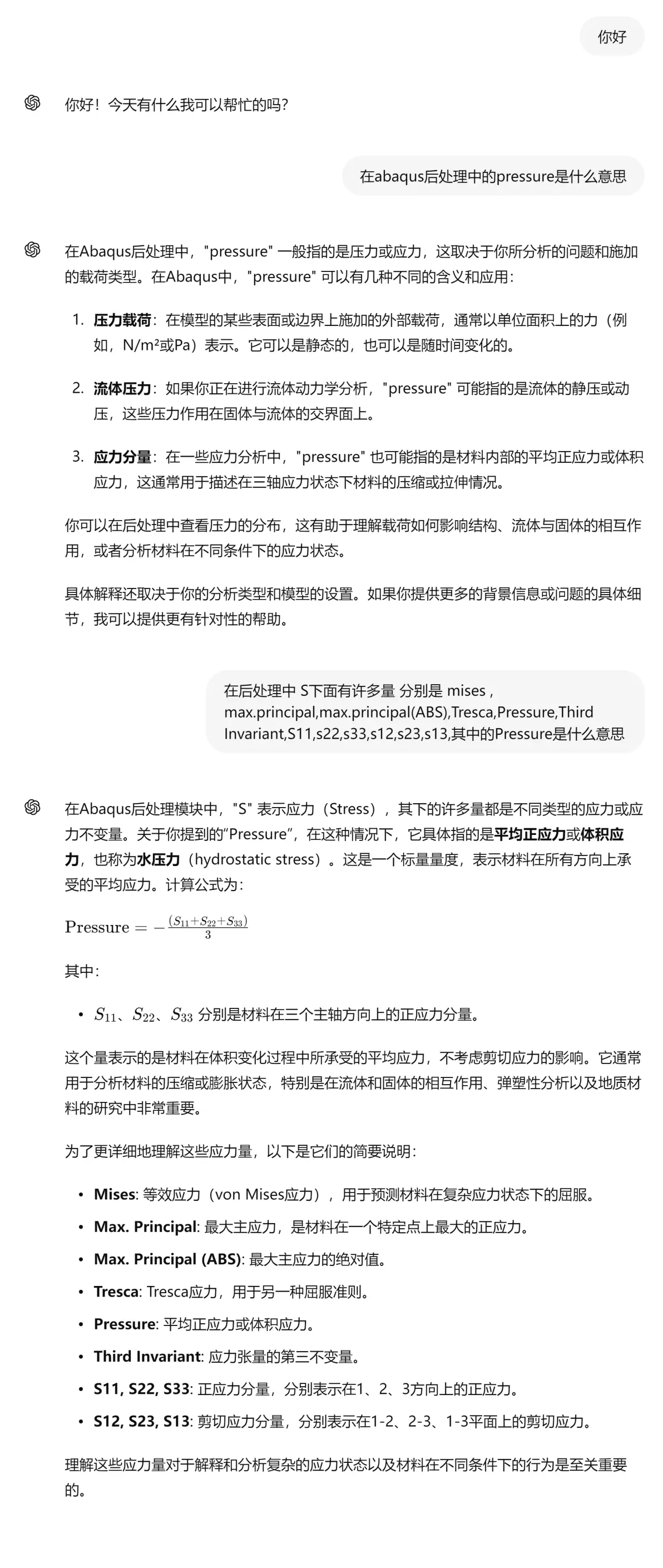

后处理里Pressure云图到底显示的是什么，一直没搞清楚，问了下GPT4，说得很清楚，记一下。

Pressure就是静水压力，定义为P=−(σ11+σ22+σ33)/3，三个正应力之和取负再除3，负号是因为ABAQUS里拉为正，压力为正的时候表示受压，云图里蓝色是压，红色是拉，跟应力云图的颜色逻辑反过来。

这个Pressure跟Contact Pressure不是一个东西，Contact Pressure是接触面上的法向压强，只在有接触对的时候才有输出。后处理里如果选了CPRESS看到的是接触压强，选PRESSURE才是那个静水压力。另外那个PEEQ是等效塑性应变，跟Pressure没关系。

Field Output Request → Stresses → PRESSURE，勾上就有。默认的S,Mises那套里面不包含PRESSURE，得手动加。同组里还有TRIX,TRIAX，三个主应力。

有一次算一个厚壁圆筒，想看看内壁的静水压力分布，结果云图上全是红色，跟预期完全反了。当时以为是拉应力主导，折腾半天，后来发现是符号约定的问题，筒壁受压，σ全是负的，取负号之后静水压力才是正的，但云图里红色表示正值，所以内壁全是红的。颜色逻辑得反过来读。

D:\temp\thickwall.odb，Step-1，Frame 10，PRESSURE，Min 2.3e6，Max 8.7e6。

也少个负号

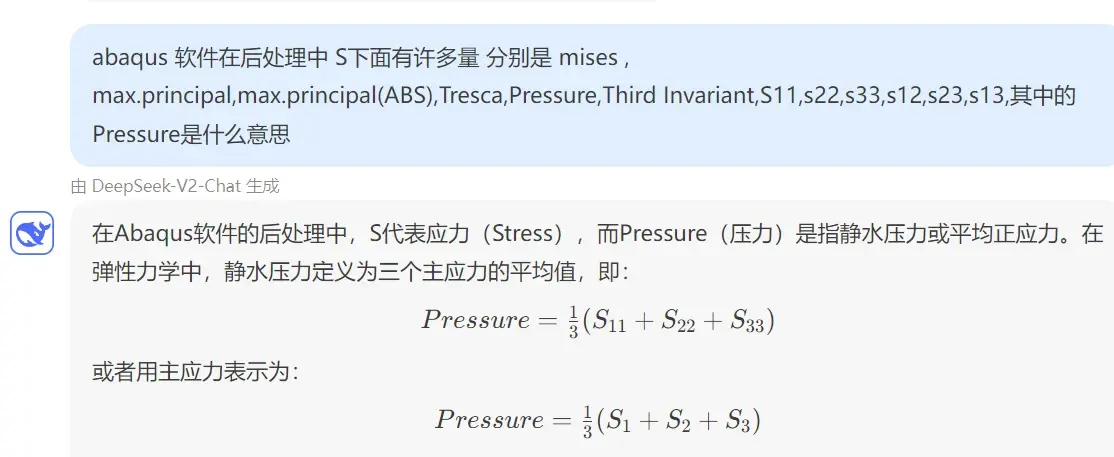

deepseek:

少负号

==

文心一言：

总结：

首先文心一言就是史，齐次 另外几个吹上天的国内模型，虽然只差个负号，但背后的差距可不仅仅只是一个符号这么简单

打个分：

gpt4 100

千问 deepseek 60

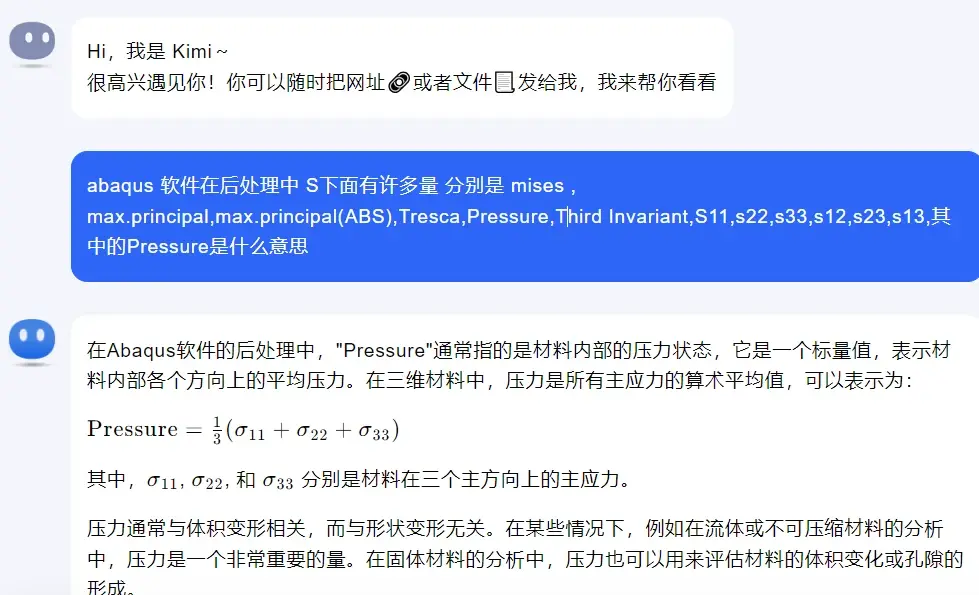

kimi 40

文心 -50
