abaqus基础第一课：刚接桁架和铰接桁架分析对比

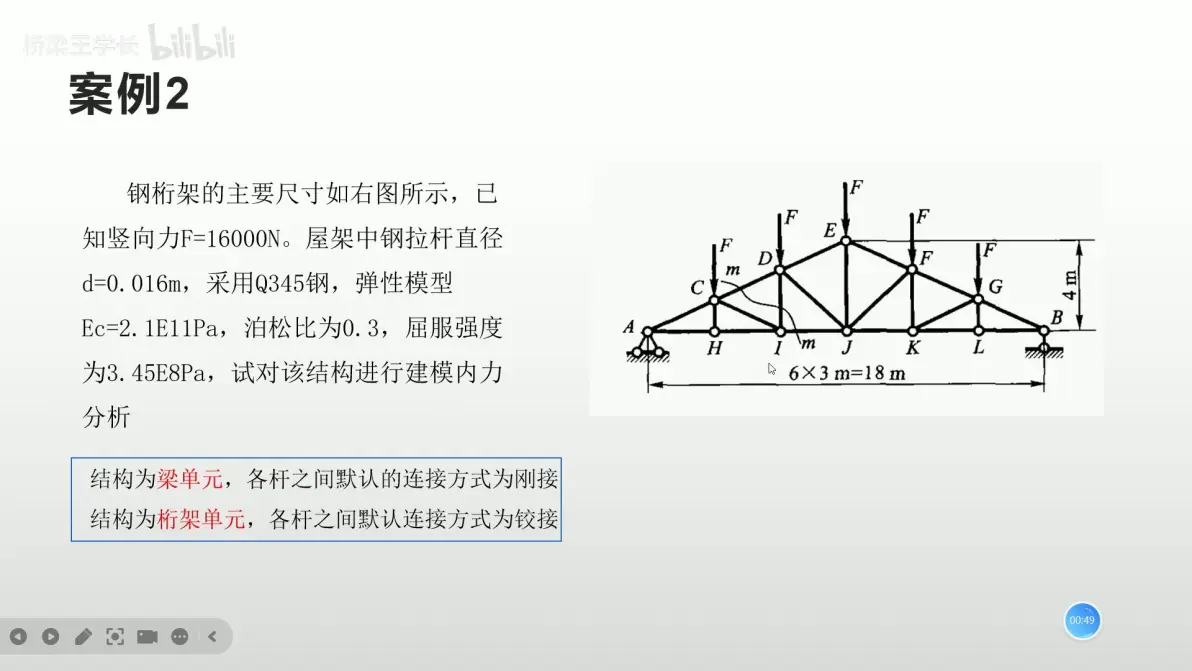

刚接桁架和铰接桁架分析

创建工作目录

1.部件：画草图

2.属性：

①材料 -> 弹性（杨氏模量、泊松比），视频未设置屈服强度（塑性受限值），因为不能够保证模型在受到很大力时不会变形，如果变形过大就不会进行收敛

②创建截面

类别：梁 类型：梁

剖面：圆形 半径：0.008

③指派界面

④指派梁方向：选中整个桁架

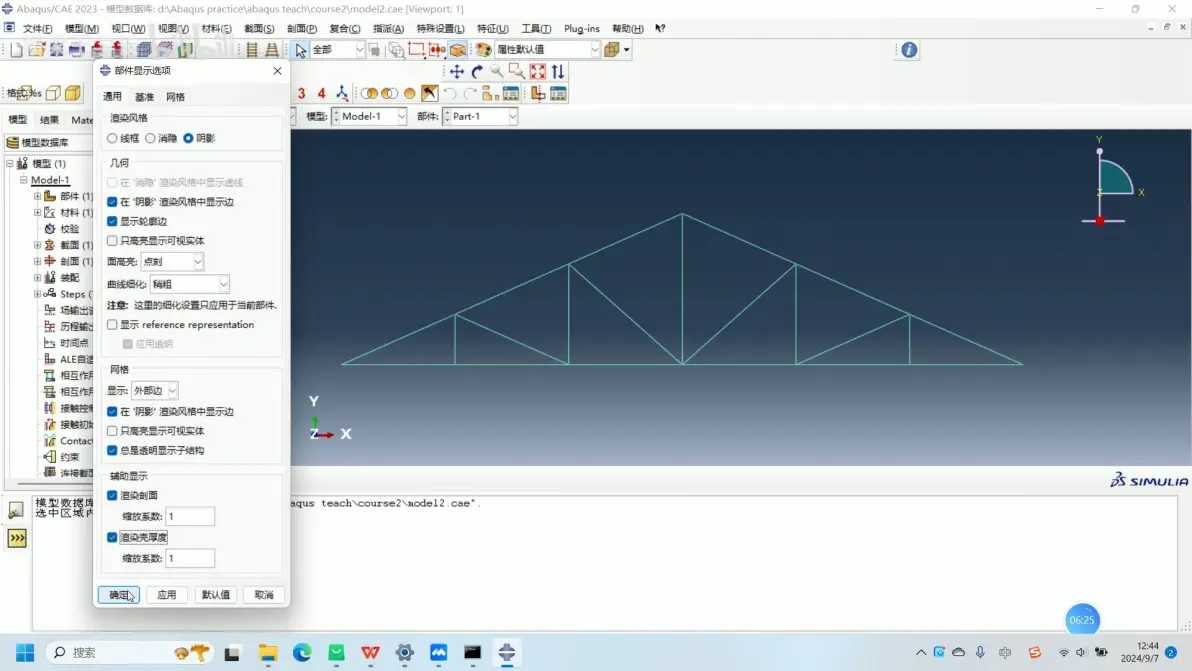

可以在“视图->部件显示选项 ”看梁是如何布置的，勾选“渲染剖面”和“渲染壳厚度”。放大可以看到它是一个圆柱形的钢桁架。

3.装配：

因为只有一个部件，直接点击确定

4.分析步：

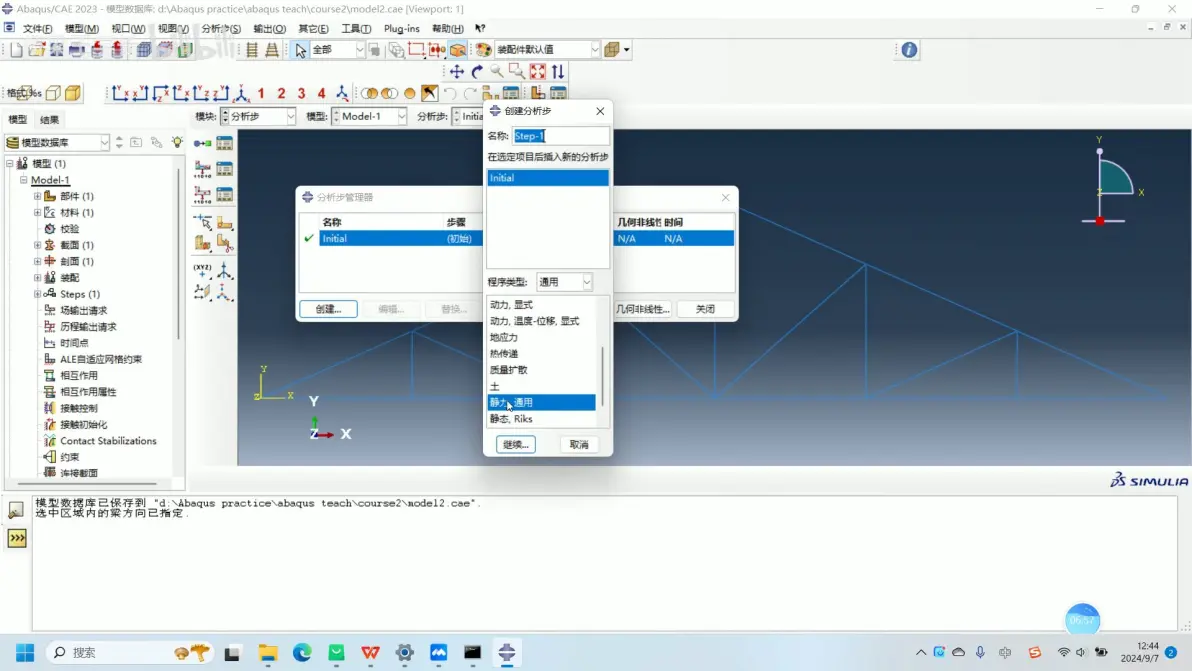

①采用“静力、通用”

基本信息：时间长度默认为1

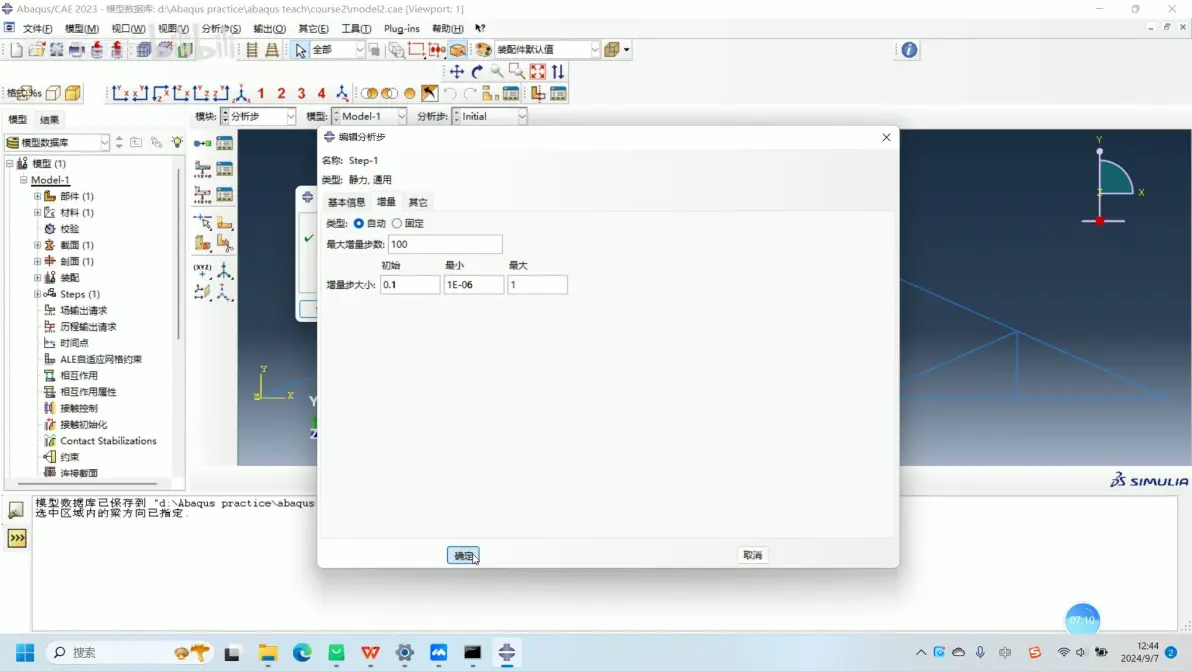

增量：初始0.1，最小1E-06，最大1

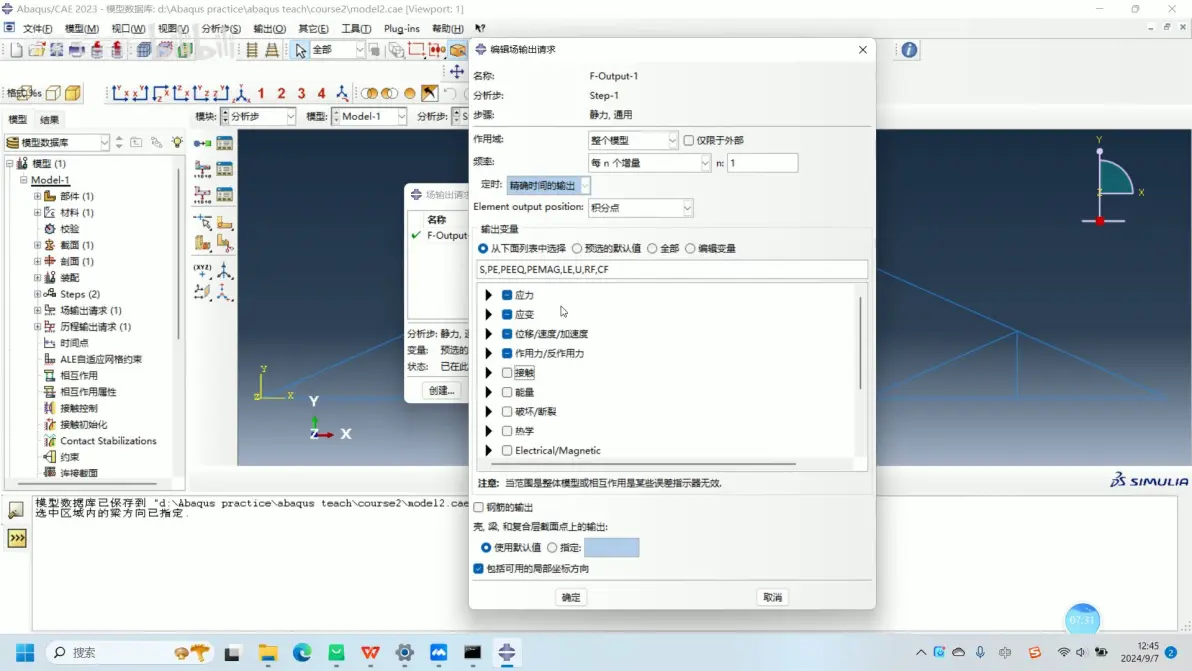

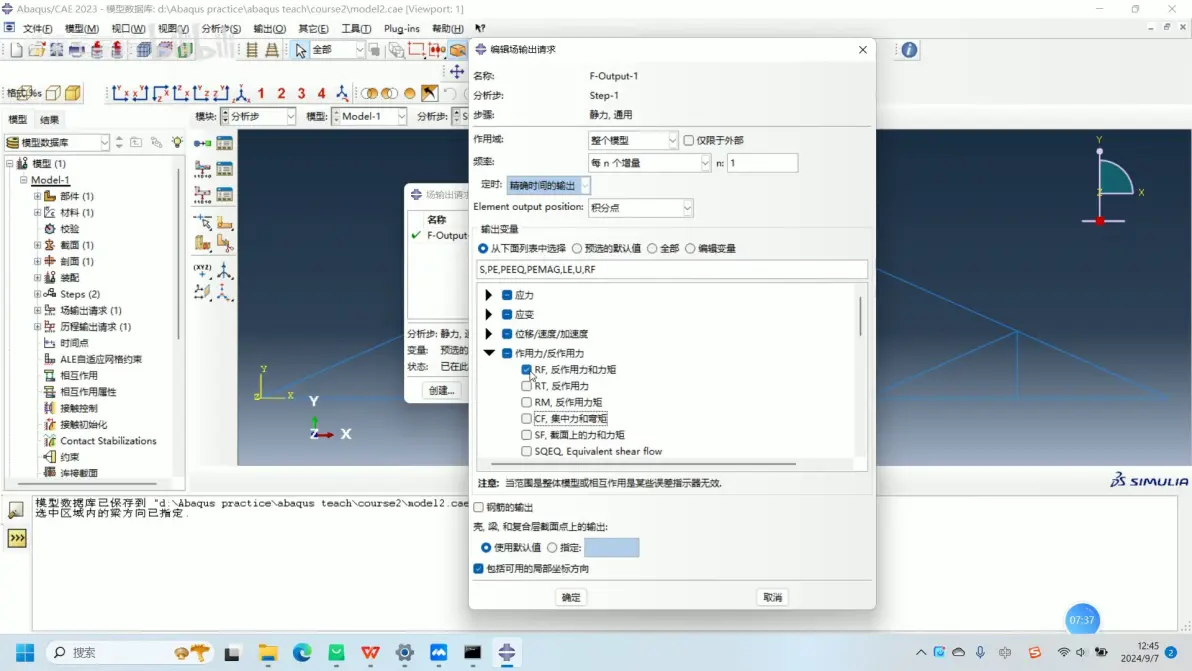

②场输出

点击“编辑”：页面里的场输出会根据分析步自动选定一些结果，根据自己的需求选取需要的力

取消勾选“接触”

取消勾选“CF”

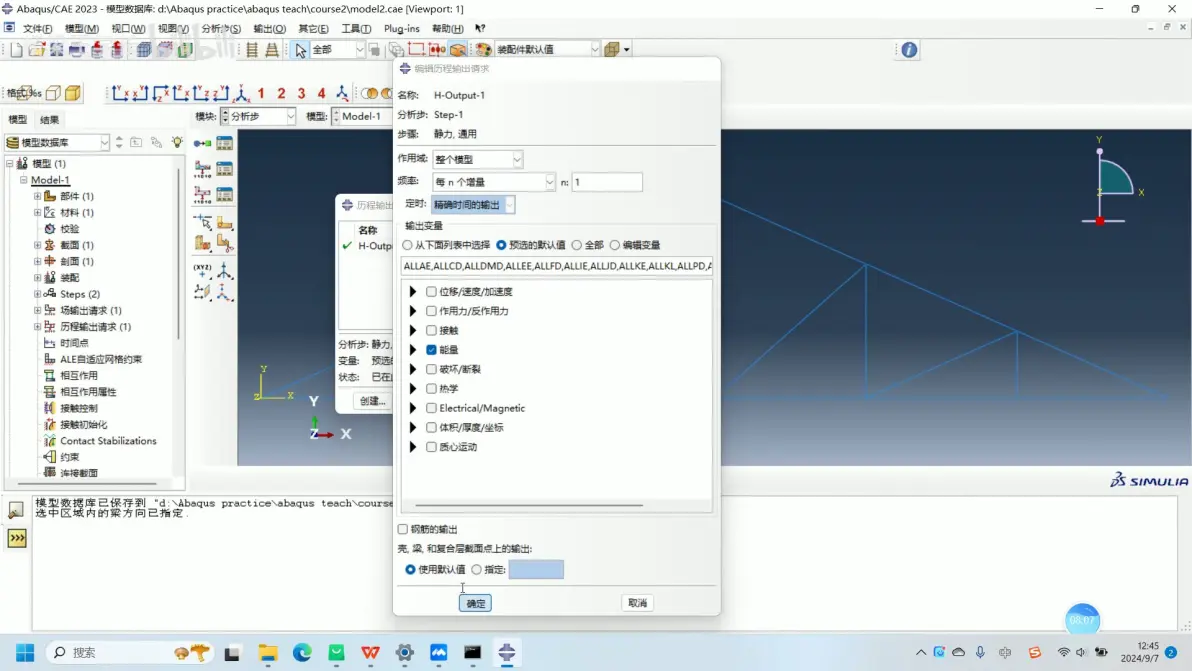

③历程输出

点击“编辑”：页面里的场输出会根据分析步自动选定一些结果，根据自己的需求选取需要的力（想看哪一块就看哪一块的输出）

5.载荷：

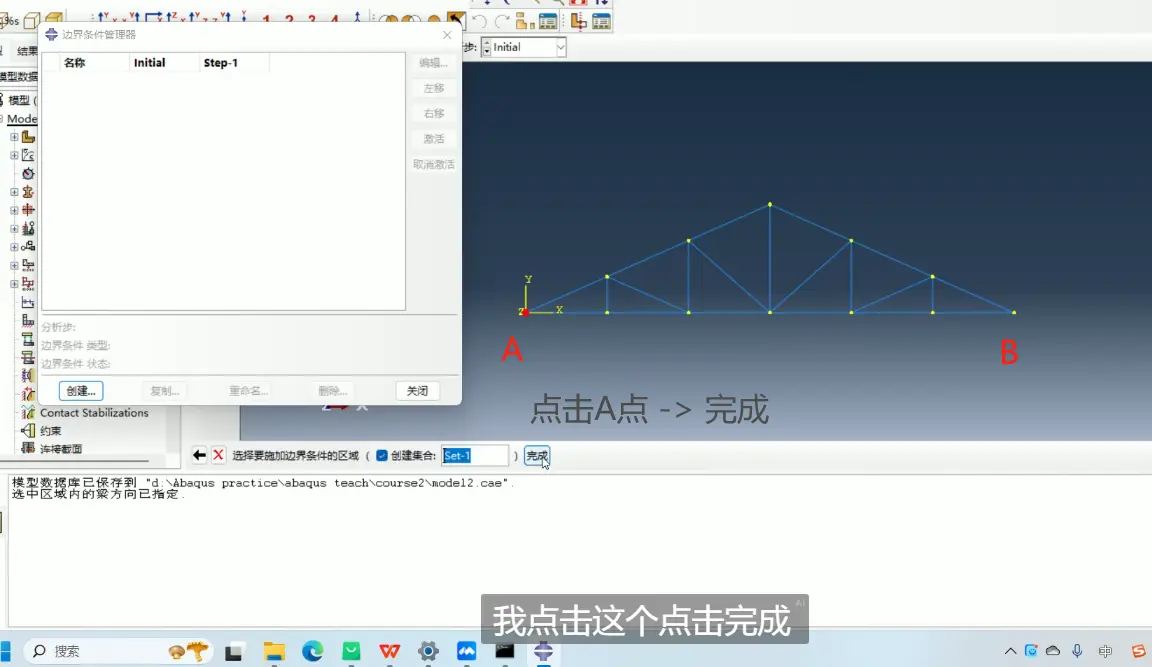

首先最左边A点是一个固定支座，约束的是X和Y方向上的位移，右边B是一个活动支座，约束Y方向的位移

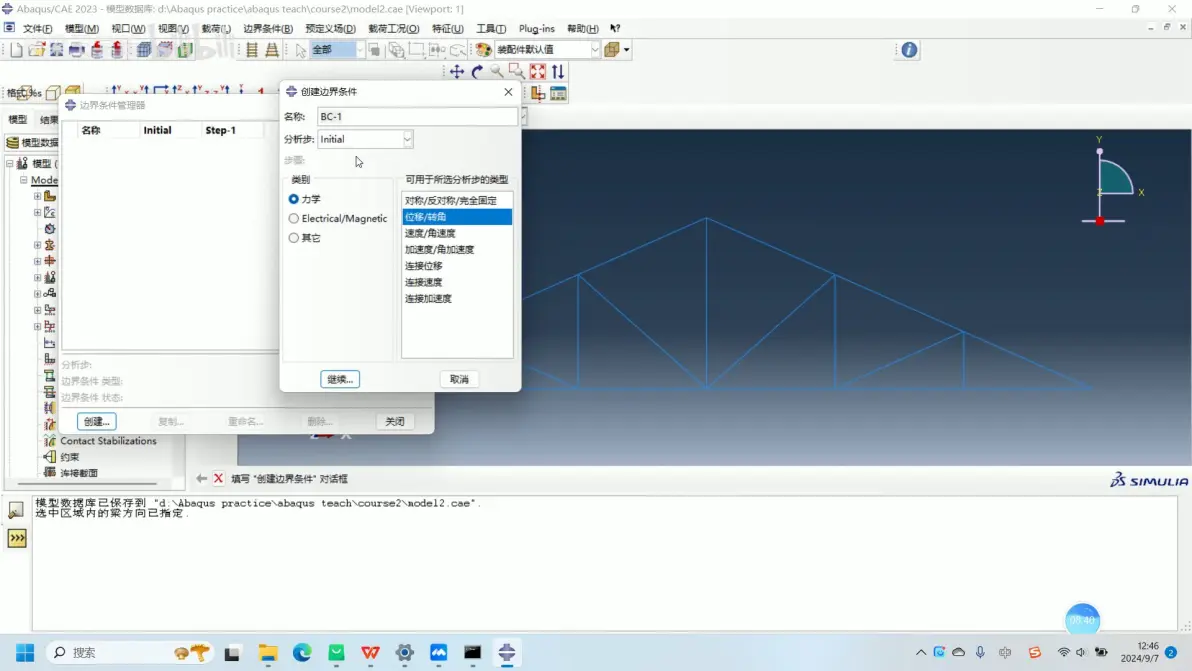

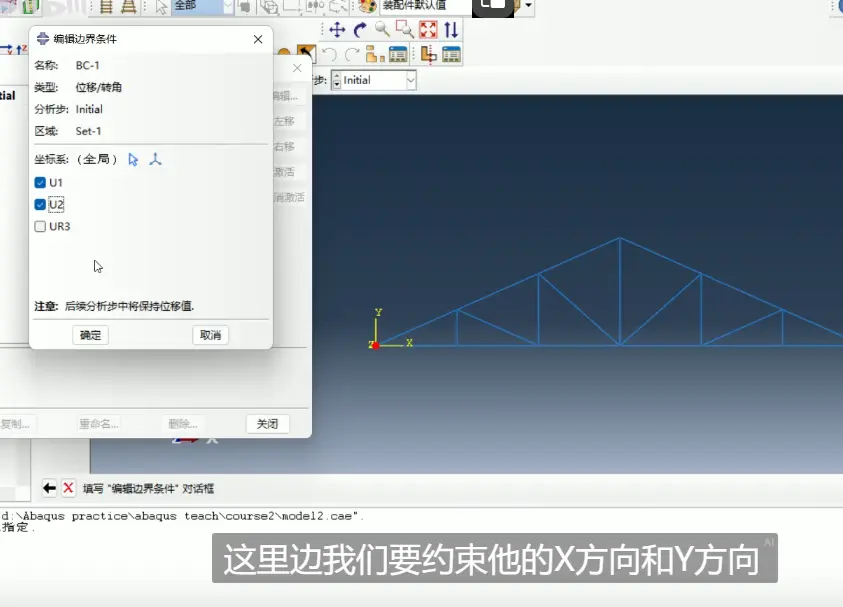

①边界条件管理器

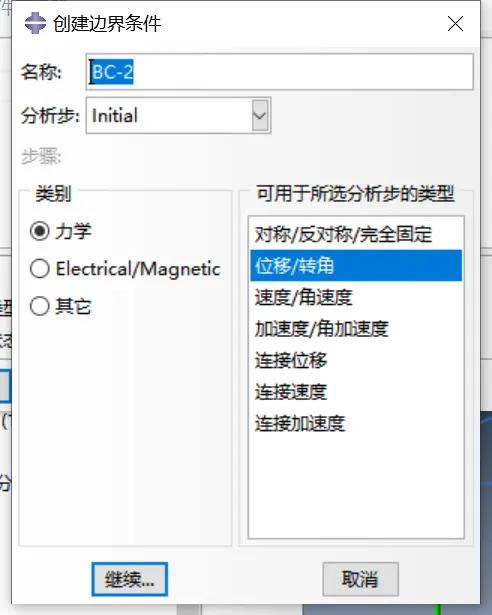

“创建”-> “initial” -> “位移/转角”

约束X方向和Y方向，允许沿Z轴转动

再常见一个 “initial” ， 选择B点，点击完成，只勾选"U2"（只约束Y方向）

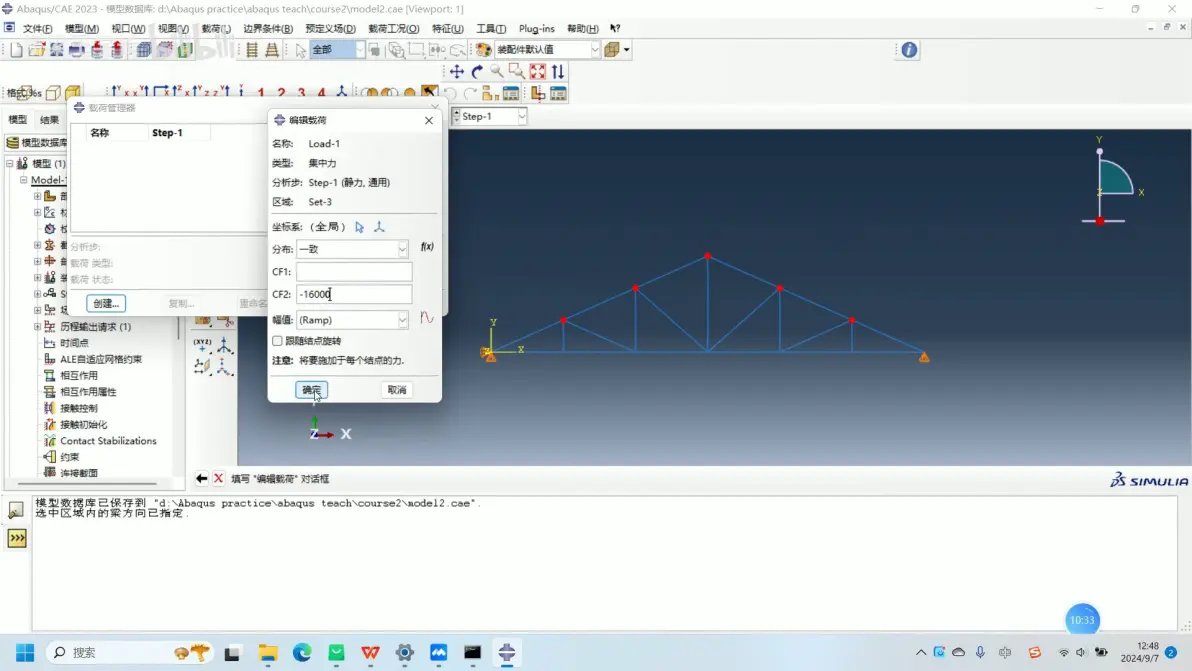

②载荷管理器

“创建”（施加一个集中力） -> step-1 -> 集中力 -> 选中要建立的点

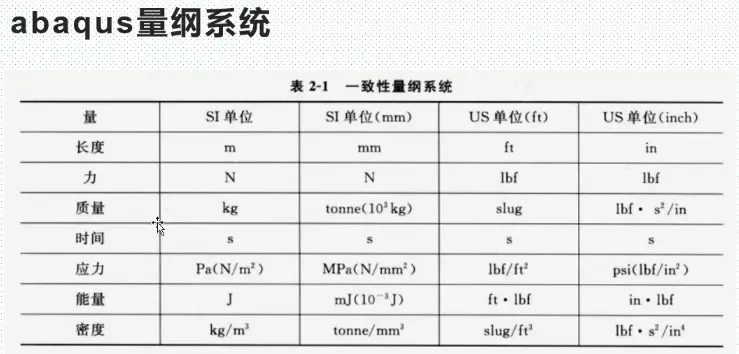

见下图，因为这个模型中是以m为单位，所以力的单位是N，应力的单位是Pa：

所以输入节点的力是“N”：

-Y方向：

CF2: -16000

幅值为默认幅值

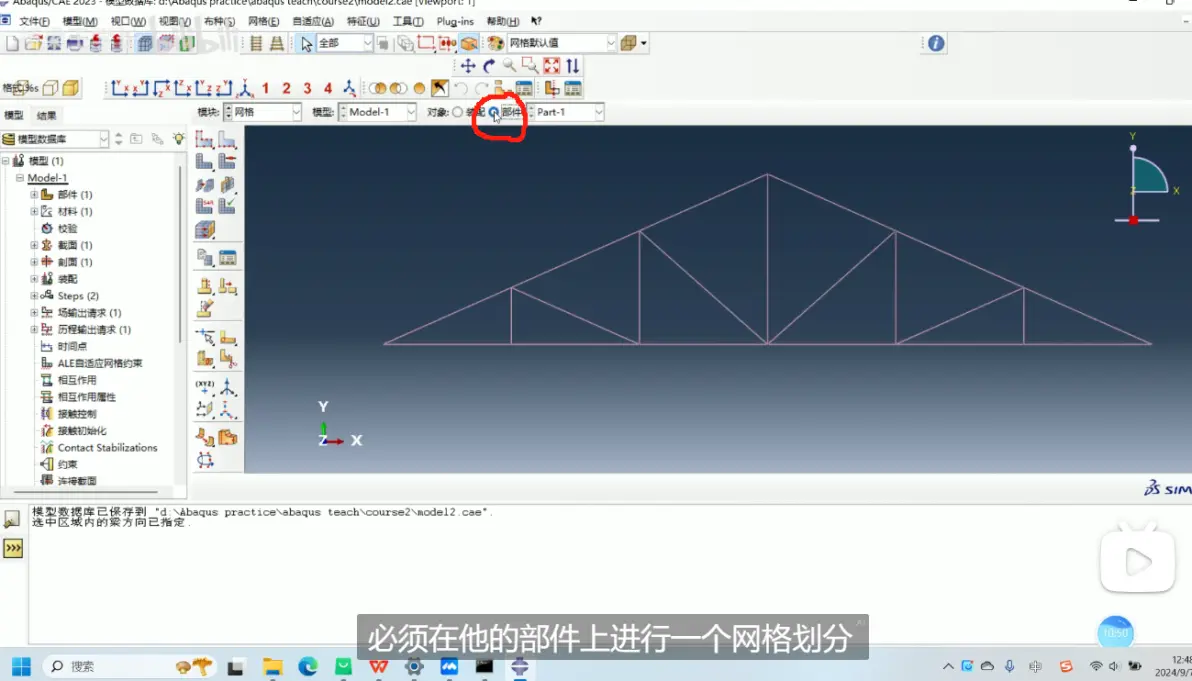

6.网格：

选中“部件”

①种子部件（布种）

全局种子：

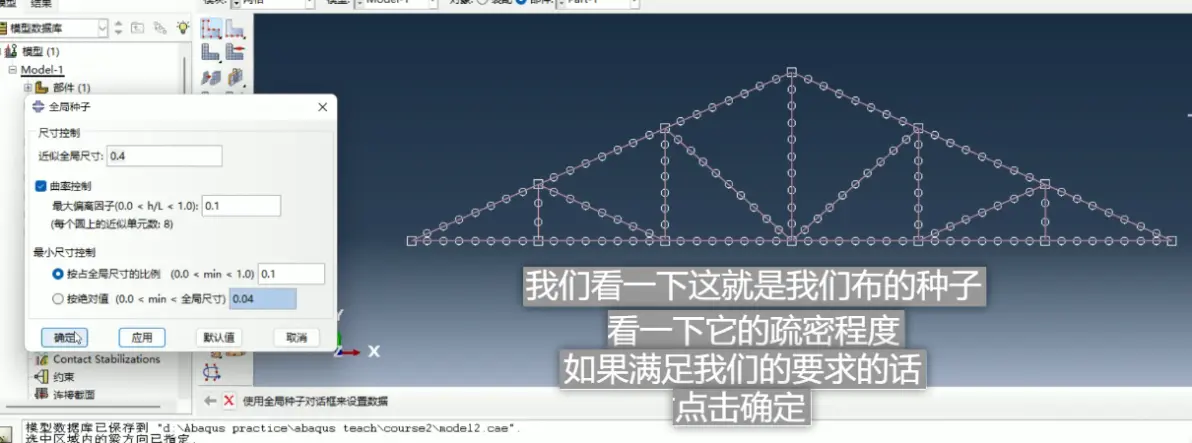

我们看一下这我们布的种子，看一下它的疏密程度。如果满足我们的要求的话点击确定，不满足的话可以细调。

②网格划分

7.作业：

提交作业

“创建”->并行 使用多个处理器->确定->提交

没出错就行

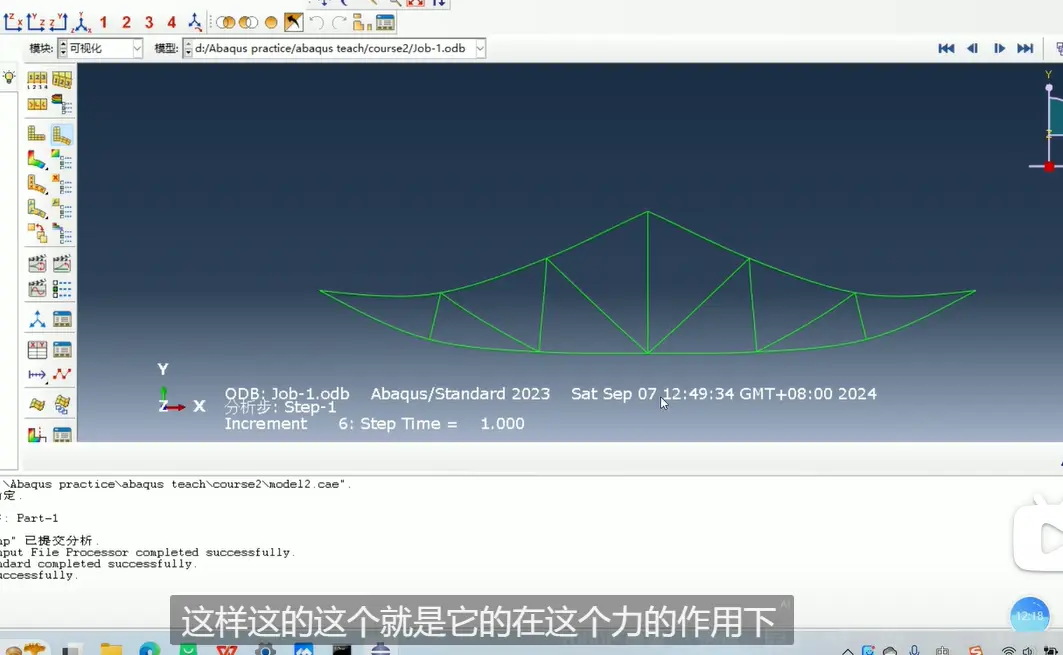

位移：

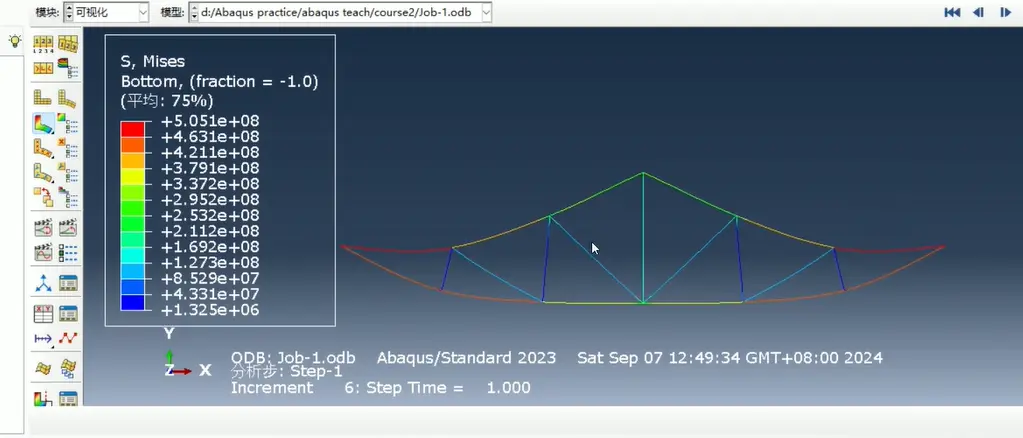

应力：
