Abaqus桁架模拟里支座约束力和杆件内力怎么快速提出来

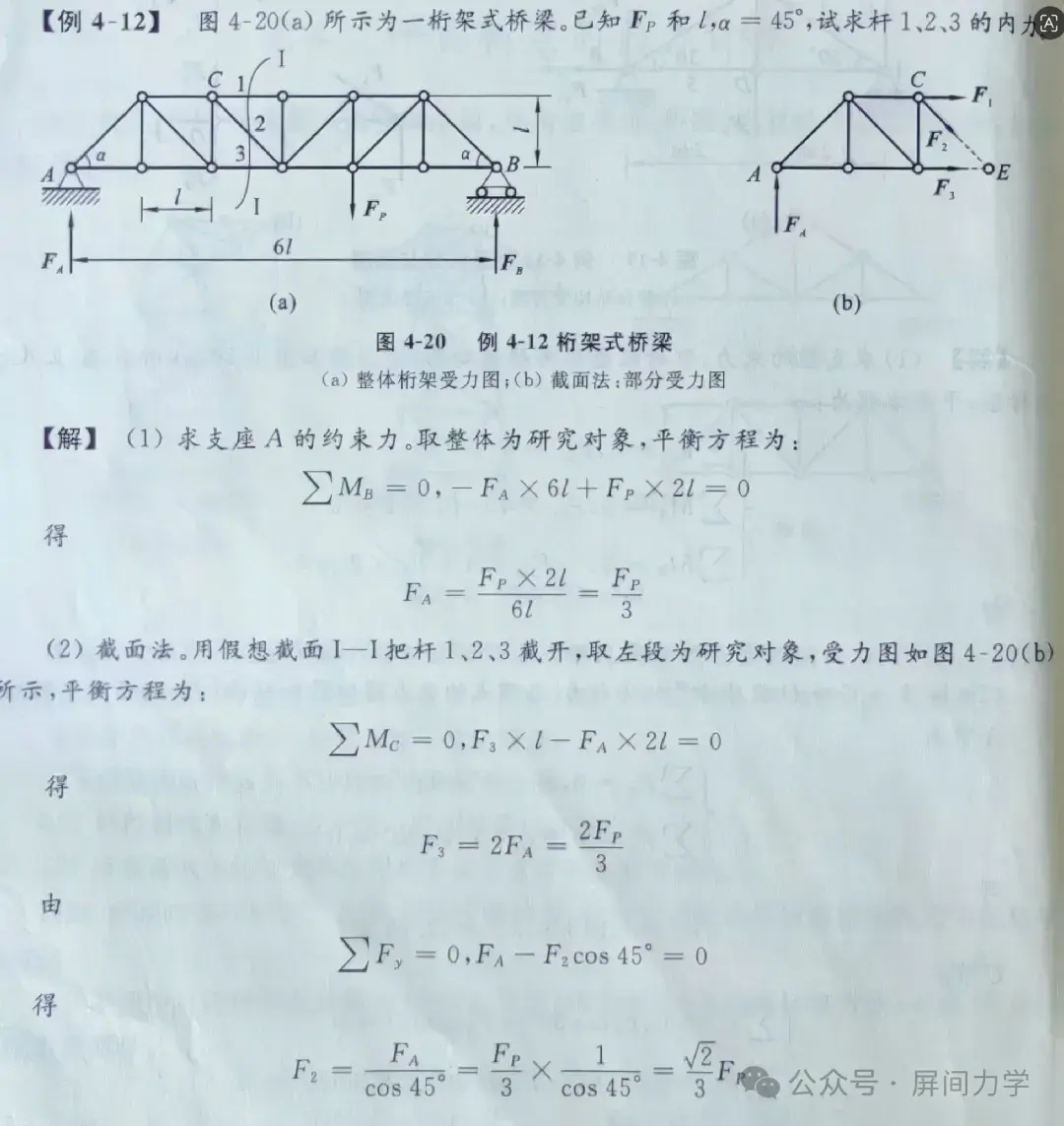

条件：受集中荷载作用的桁架结构如下图所示，用abaqus模拟受力分析并与实际计算结果对比。集中荷载取15KN，L=1m。

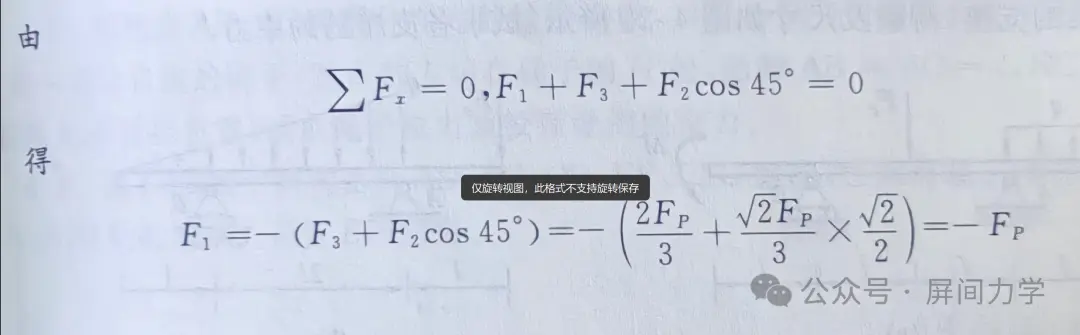

令FP=15kN,可得FA=5kN,FB=10kN,F1=-15kN,F2=7.07kN,F3=10kN。

模拟过程（只截图需要注意地方，其他常规设置见之前文章ABAQUS从零建模！简支梁均布荷载受力分析｜仿真结果vs力学理论计算​）：

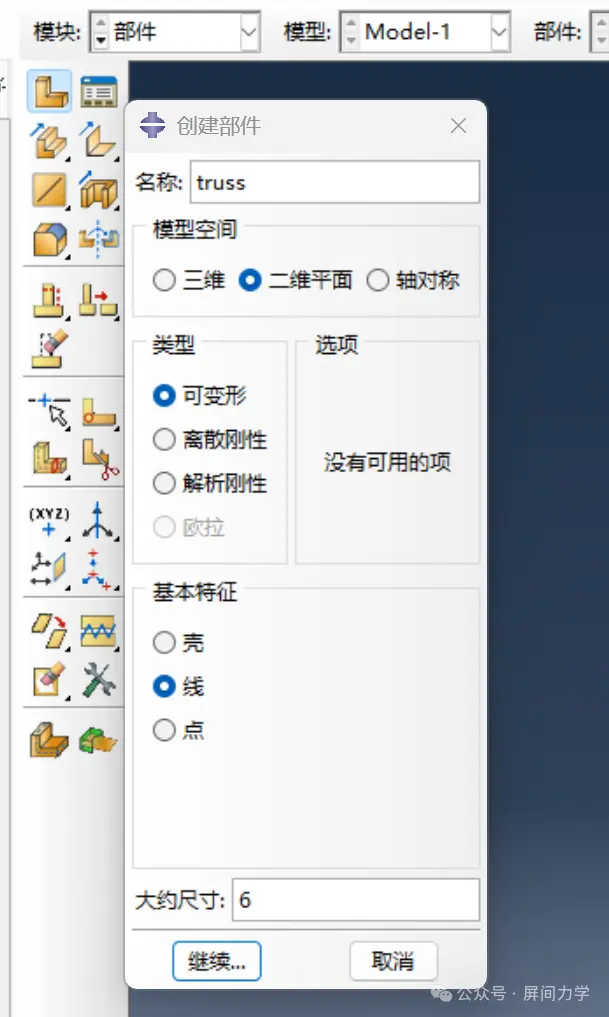

1.新建二维平面，可变形，线。

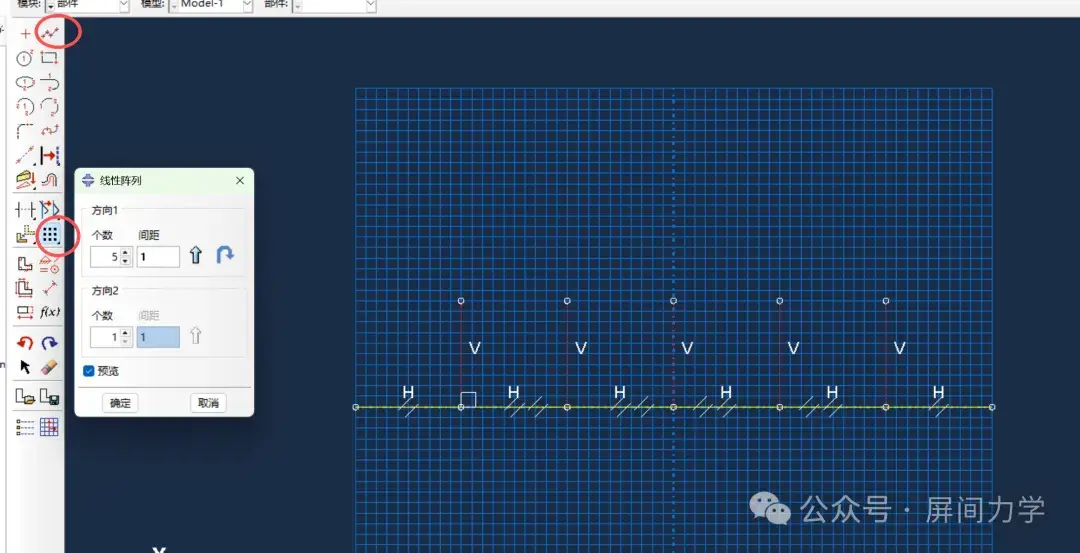

2.绘制桁架外形。

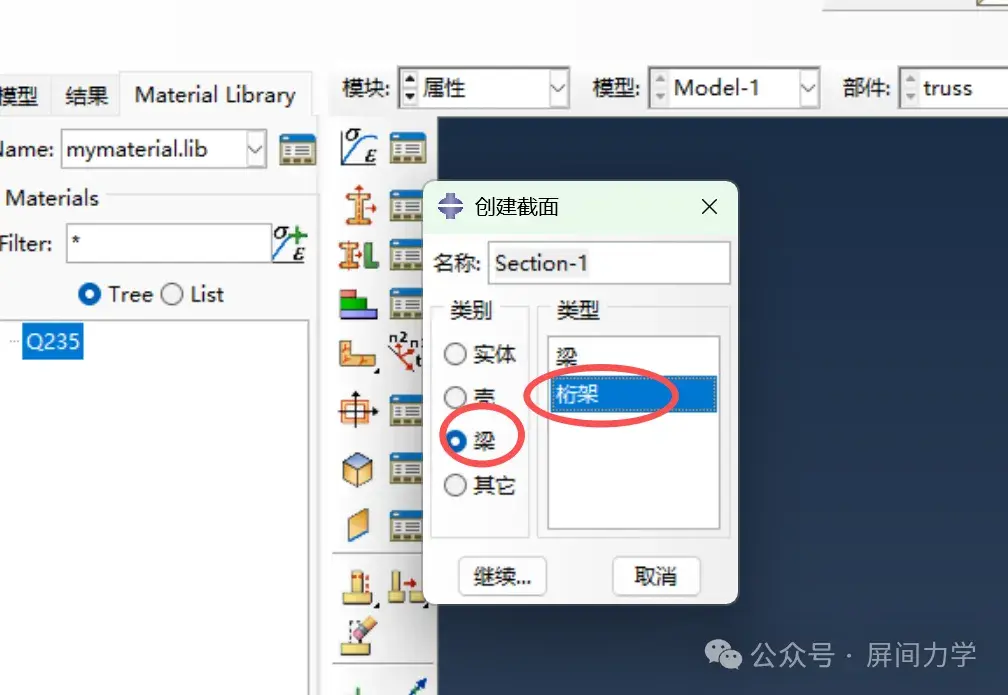

3.创建截面注意【类别】选择【梁】，【类型】选择【桁架】。

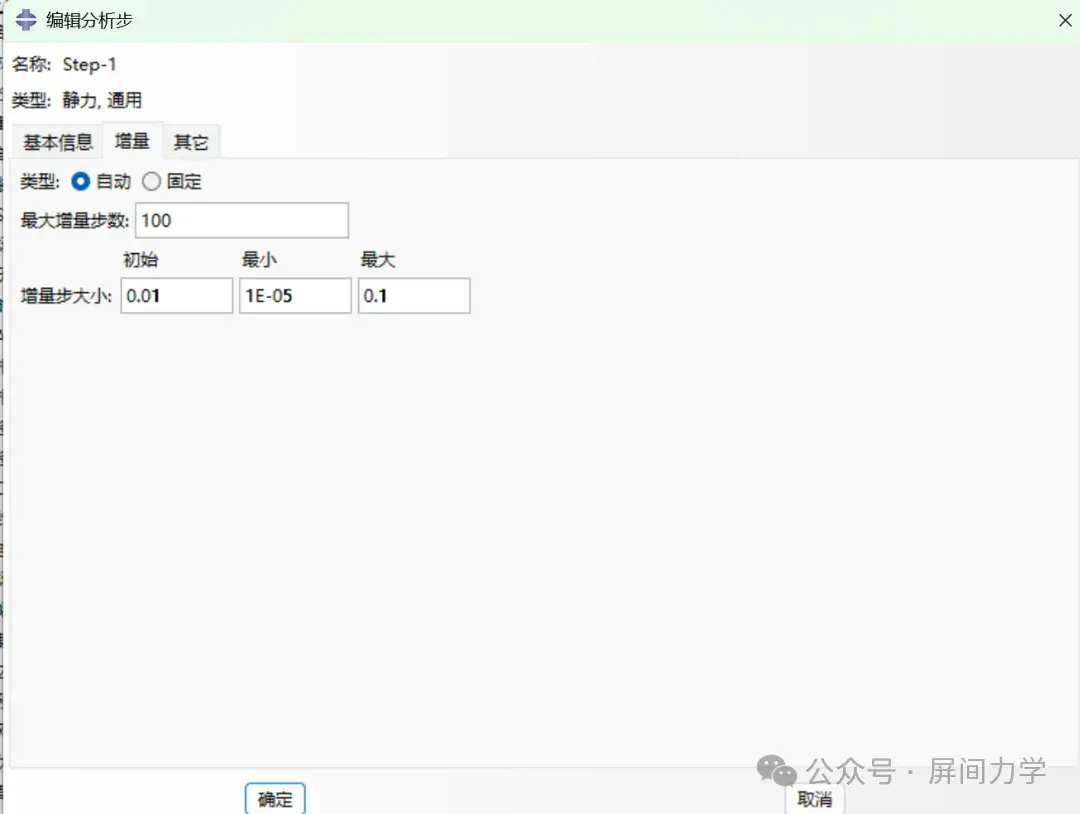

4.增量步设置如下。



关于增量步的设置一篇文章讲透Abaqus分析步和增量步：定义+实操设置+吃牛肉面神类比​

5.施加边界条件和集中力。

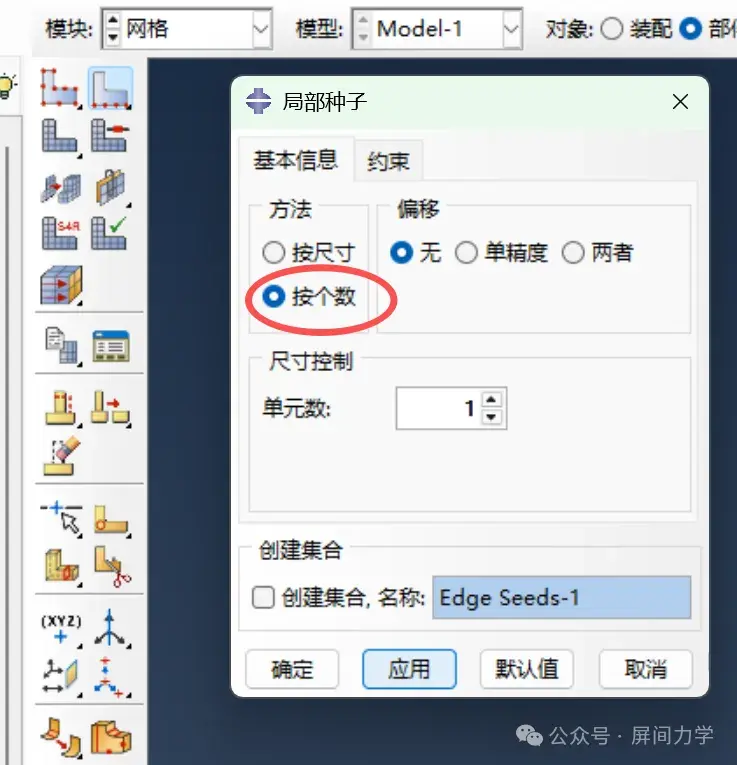

6.选择沿边布种。

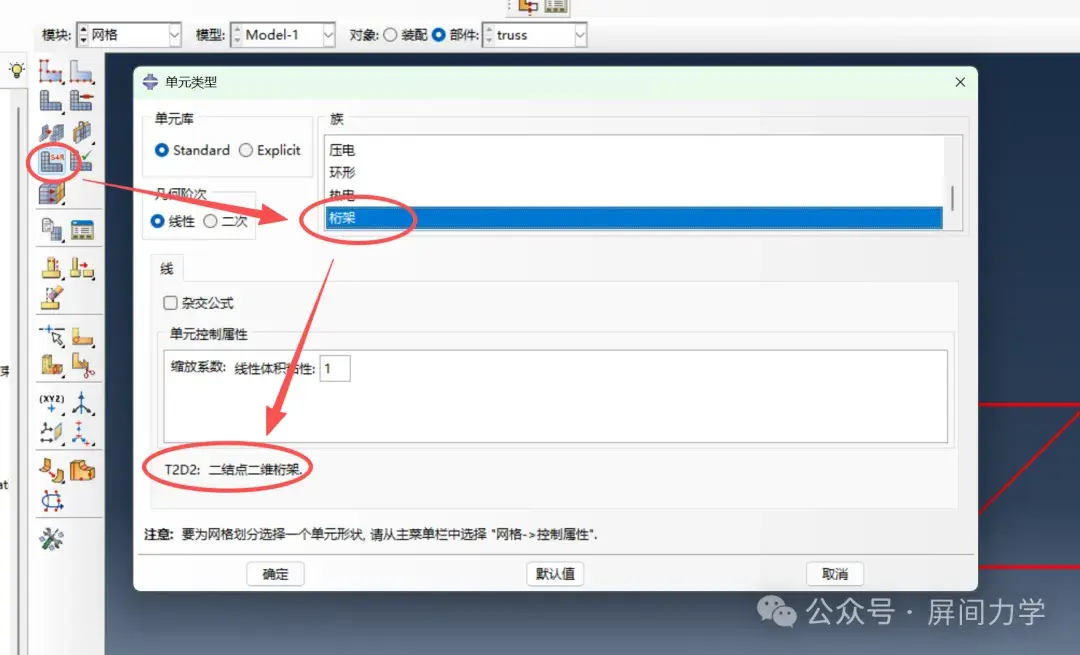

7.【单元类型】中【族】选择【桁架】。

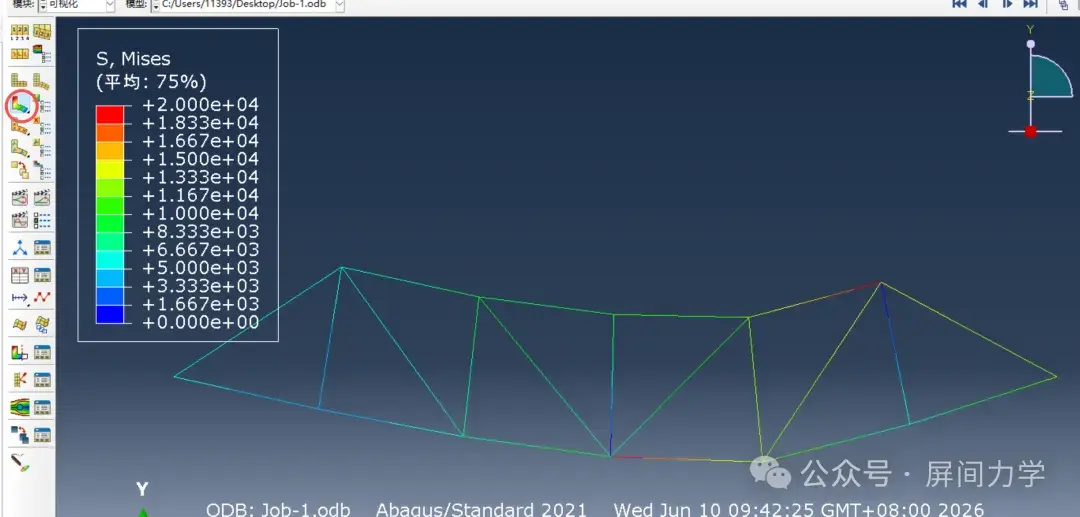

8.可视化结果。

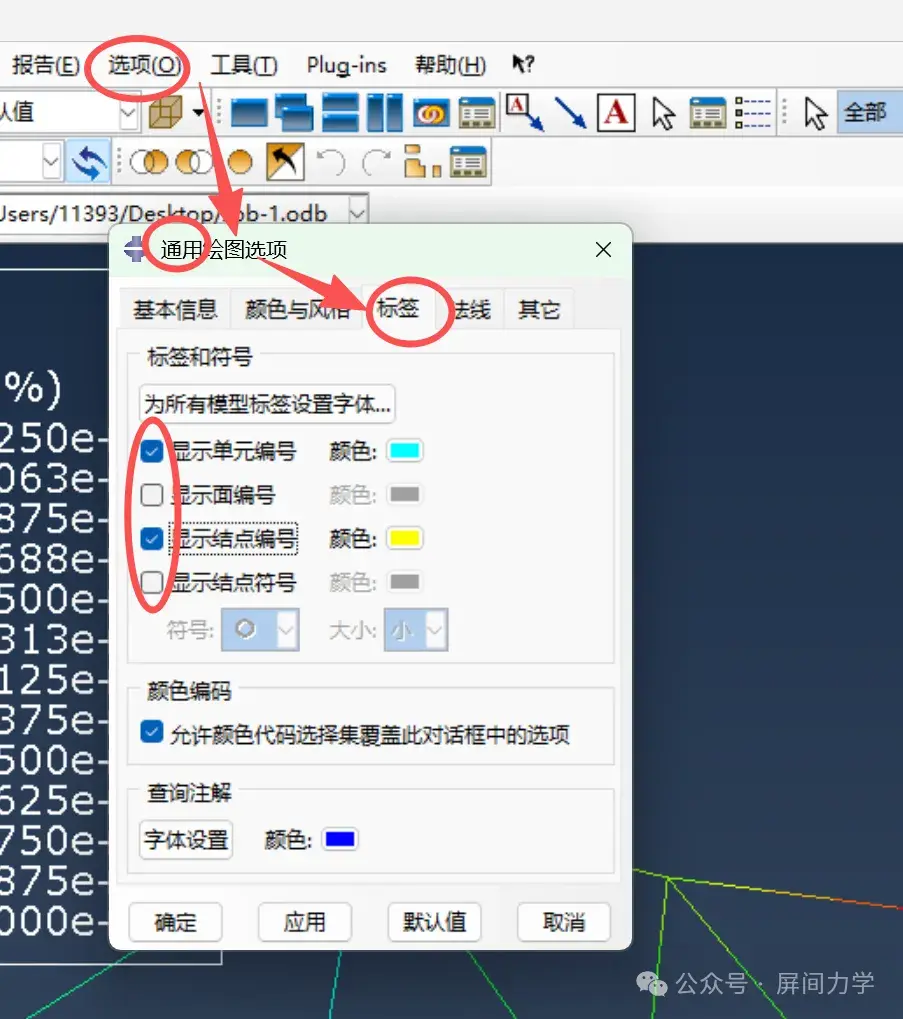

9.显示结点编号和单元编号。

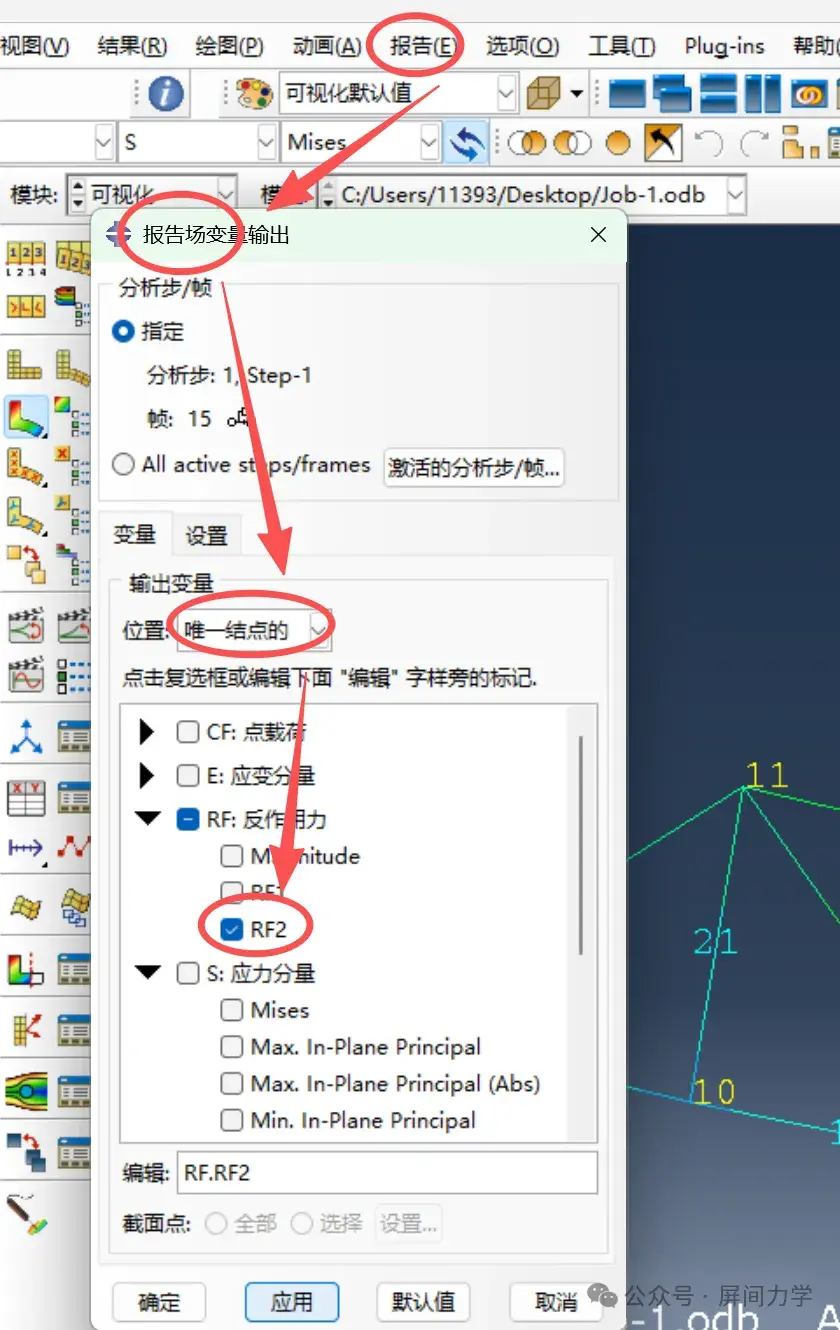

10.输出支座约束力。

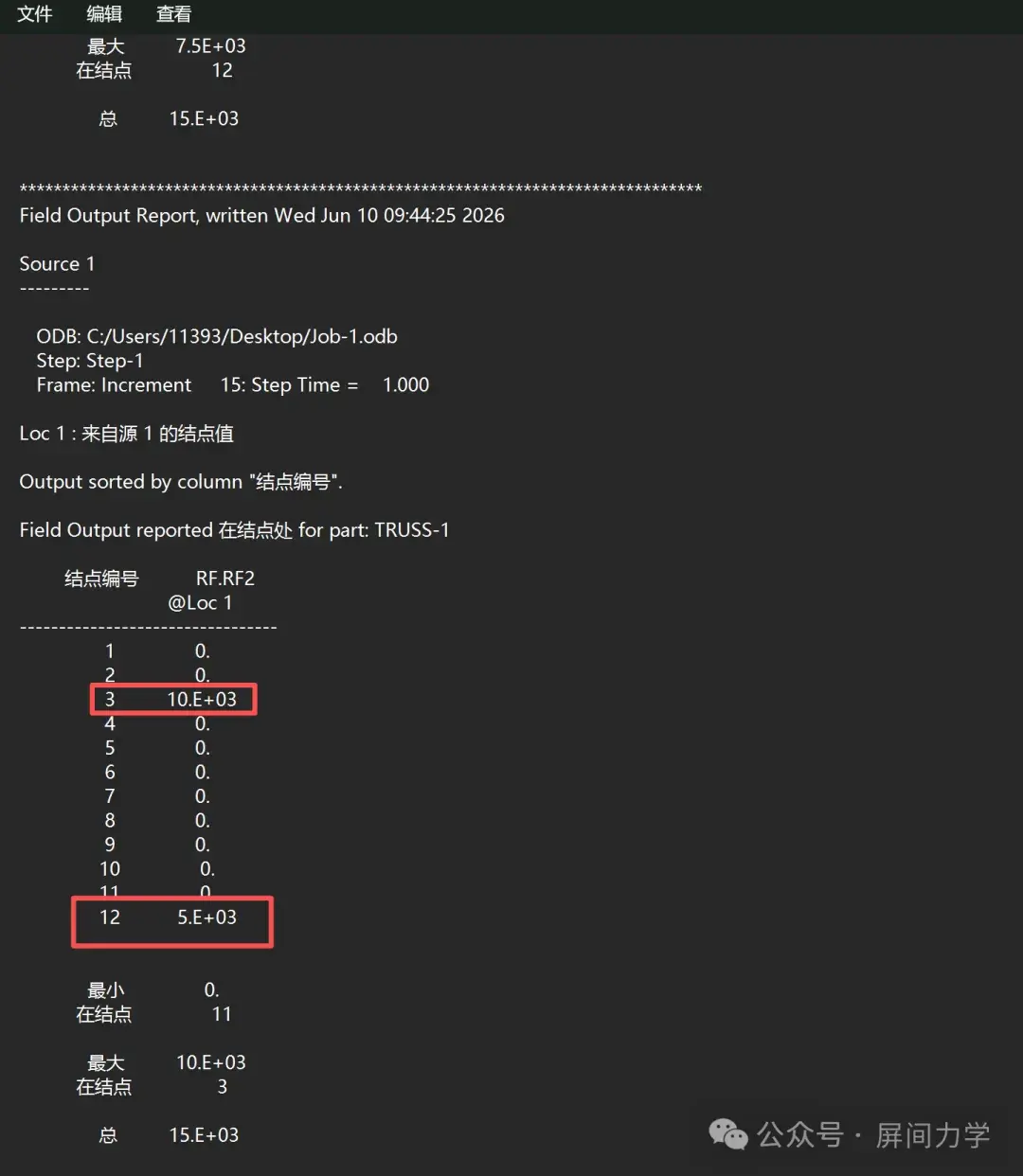

12对应A支座，3对应B支座，支座约束力分别是5和10KN，与理论结果一致。

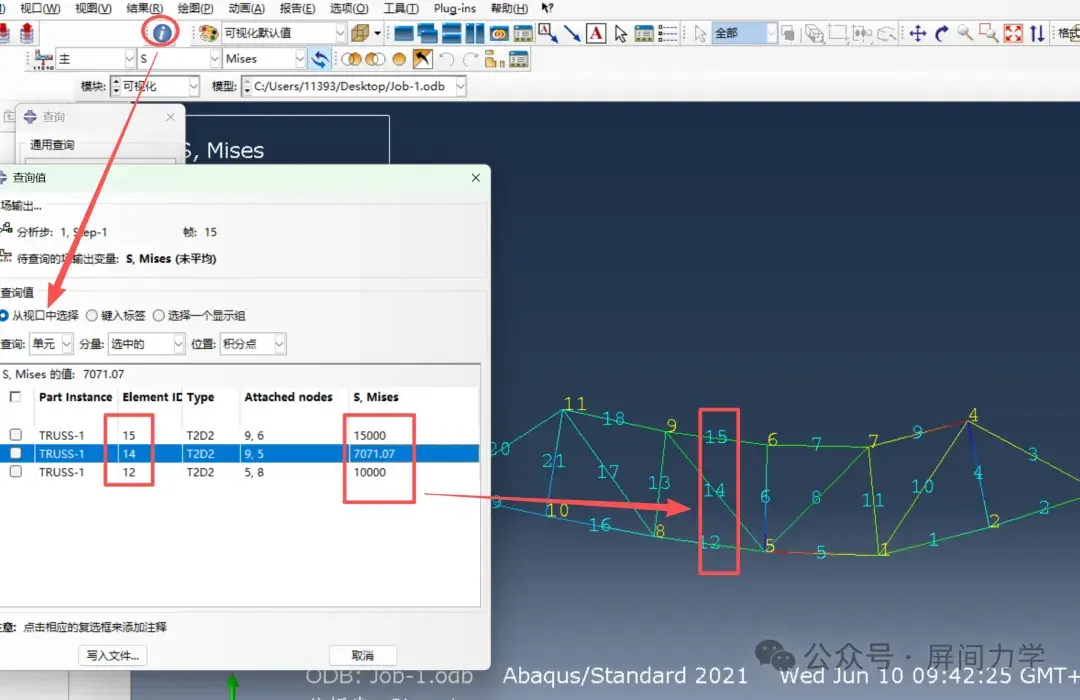

11.查询单元内力。



与实际值完全一致。

除了文中提到的方法，你还有哪些高效提取桁架支座反力与杆件内力的技巧？期待你的独家干货分享！
