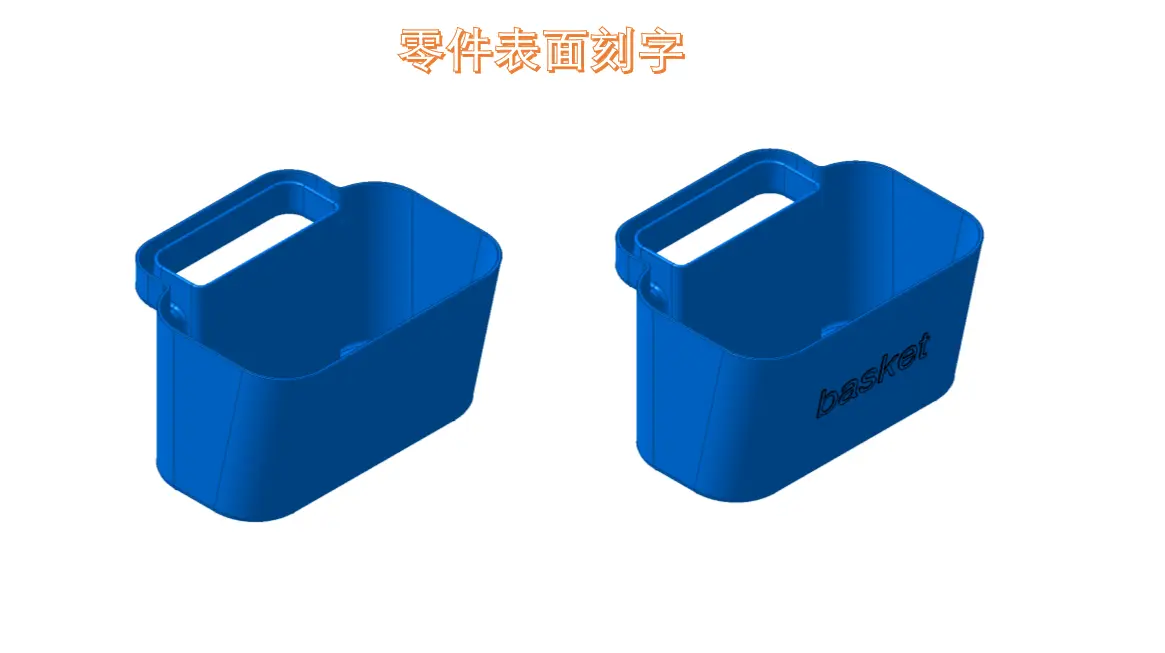

产品设计过程中，经常会遇到零件表面刻字或标记的情况，那你知道如何在零件表面刻字吗？看这里就足够啦！！

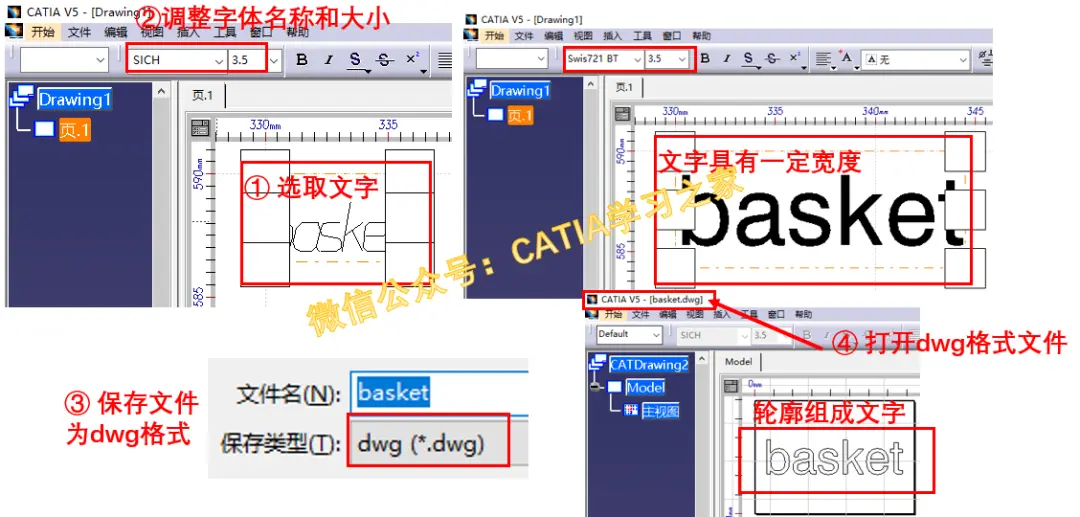

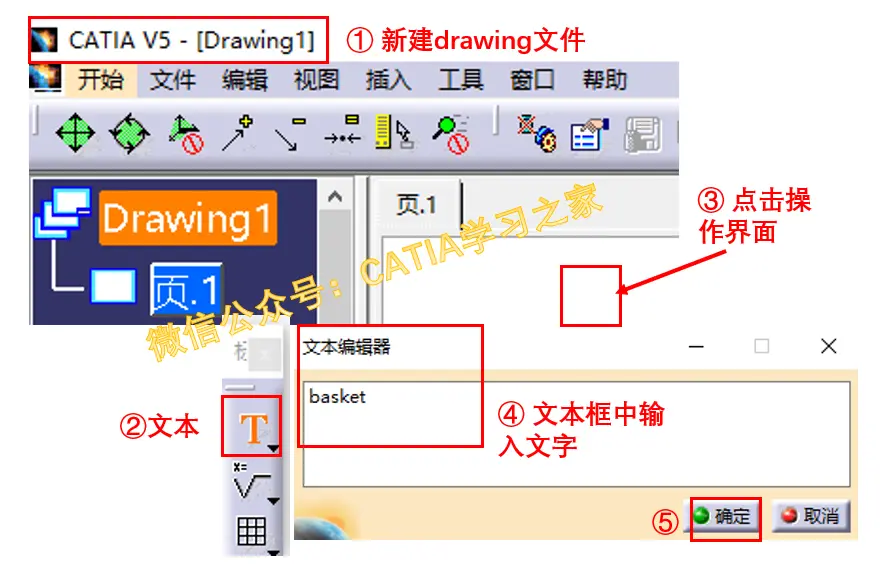

第一步：新建工程制图-drawing文件，选择【文本】，在操作界面任意位置点击，弹出文本编辑器，输入文字(比如basket)，点击确定。

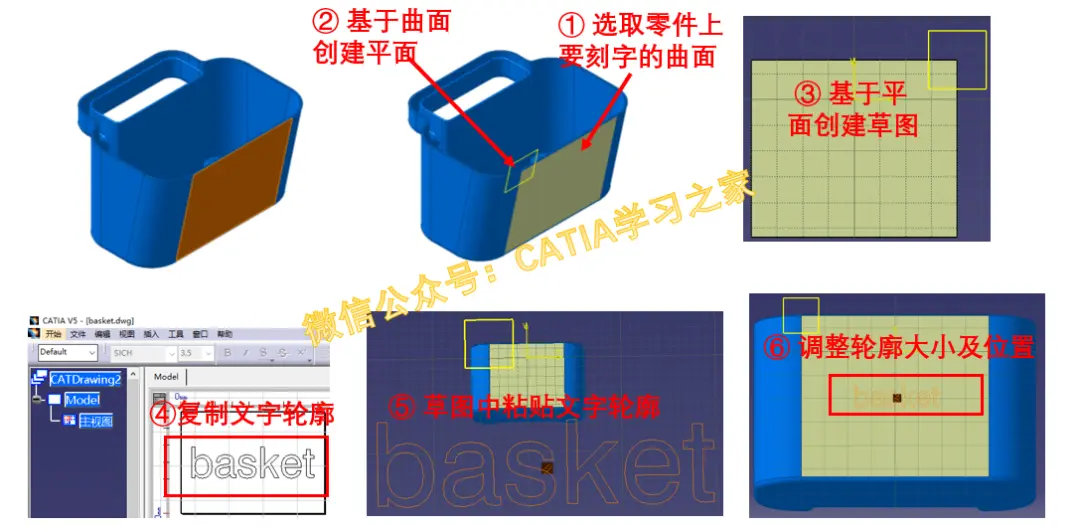

第三步：在刻字零件表面位置创建草图，将dwg文件中的文字轮廓复制到草图中，这时，粘贴的文字轮廓可能离草图原点距离很大，可以点击【全部适应】命令查看轮廓位置，将轮廓拖动至合适位置并且【固联】，注意调整文字的大小和位置。
第三步：在刻字零件表面位置创建草图，将dwg文件中的文字轮廓复制到草图中，这时，粘贴的文字轮廓可能离草图原点距离很大，可以点击【全部适应】命令查看轮廓位置，将轮廓拖动至合适位置并且【固联】，注意调整文字的大小和位置。

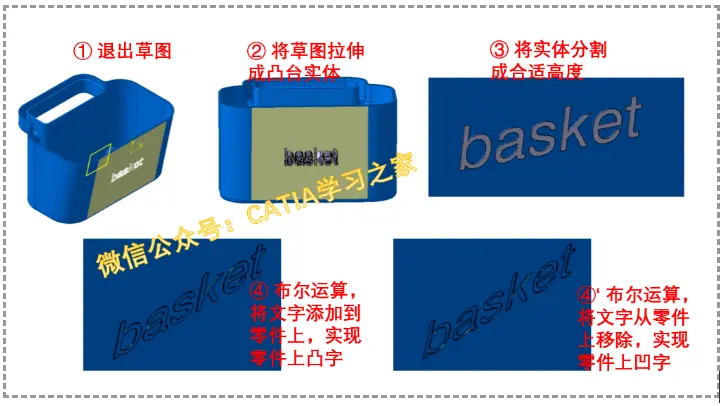

第四步：将草图拉伸成【凸台】实体，并且用零件表面的的偏移曲面分割成合适厚度，通过布尔运算将文字实体添加到零件或者从零件上移除，实现零件表面刻凸字或凹字。
