CATIA零件表面写字技巧，高手也会败在细节设置上的解决方法

多年未试过用CATIA在零件实体上写字了，最近画了个钣金壳体，忽然想在表面上标记一下，打开另存过的dxf文档后，居然没有生成空心字。

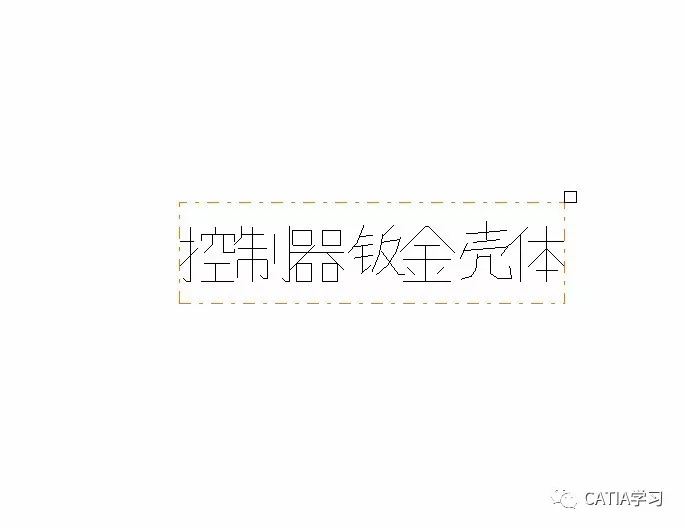

打开后居然是上面这种搞笑的奇葩字体，试了几次，更改字体，都不行。上网又查了一些教程，千篇一律的操作，证明还是可行的，怎么到我这就不好用了呢？

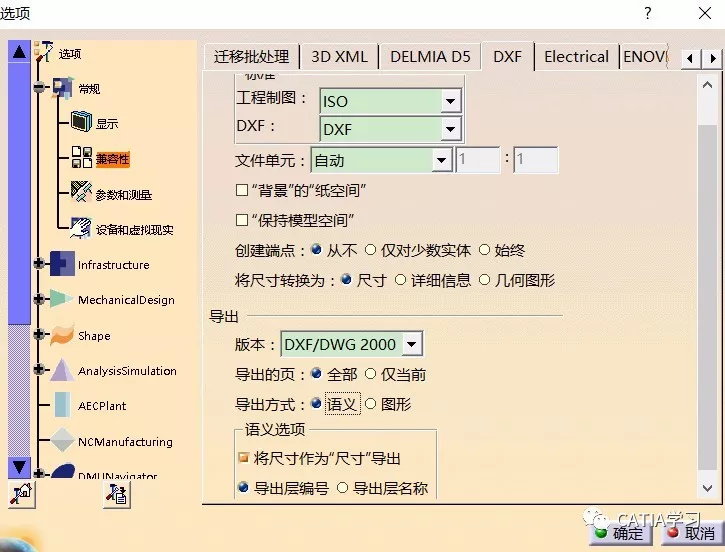

仔细的琢磨了一下，好像是字体识别的问题，空心字是按几何图形识别出来的，所以能够粘到草图里拉伸或切除出字体，我这个好像又给识别成文字了，做不了实体操作。原因竟是以前手动更改过系统选项设置，上图就是特意更改过的 CATIA工程图转换CAD设置，用这个设置转出的CAD二维图效果最好。

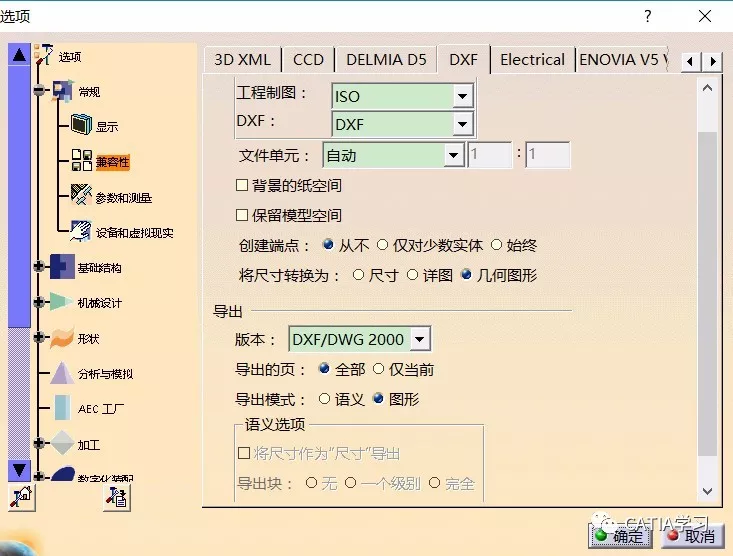

没想到弄巧成拙了，果断改回默认状态，就是上图这种效果，可以把CATIA中的文字转成CAD后变成几何图形，这才是刻字需要的效果。

重新实践，选上图这种仿宋字体比较漂亮，然后另存为dxf格式。

这回再用CATIA打开后果然成了漂亮的空心字，估计草图可以识别了吧。

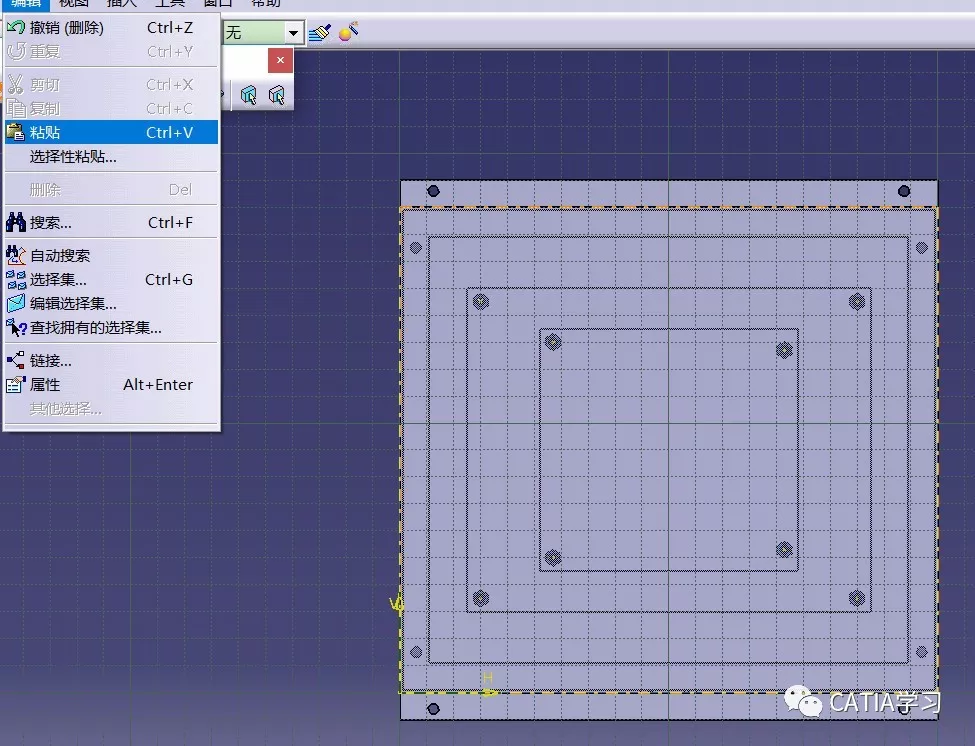

成功粘贴到草图界面，拖动到实体表面准备做拉伸切除刻字。

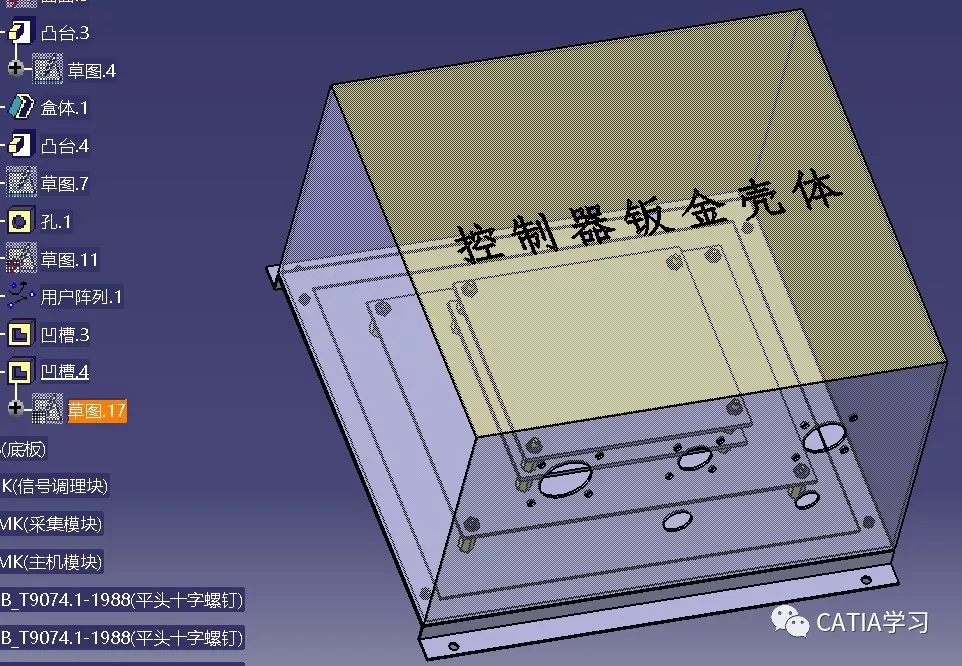

棒棒的刻字效果又回来了，哈哈！这应该是高手更容易犯的细节性错误吧，一般新手根本不会设置CAD导出选项的。各位CATIA老鸟们使用时可要注意喽，不要作茧自缚！
