AD学习之旅（4）— 新建芯片 类  原理图库器件

一、前言

本文参考：

1. 【Altium500问】第006问 IC类器件的元件模型如何创建？
2. https://www.bilibili.com/video/BV1xK411G7Ve
4. 【Altium500问】第007问 原理图库中如何使用封装向导快速创建元件？
5. https://www.bilibili.com/video/BV1Rp4y1k7Pm
7. 【Altium500问】第014问 在AD中怎么对元器件的管脚进行统一更改属性？
8. https://www.bilibili.com/video/BV1At4y1v7mi

二、新建一个芯片

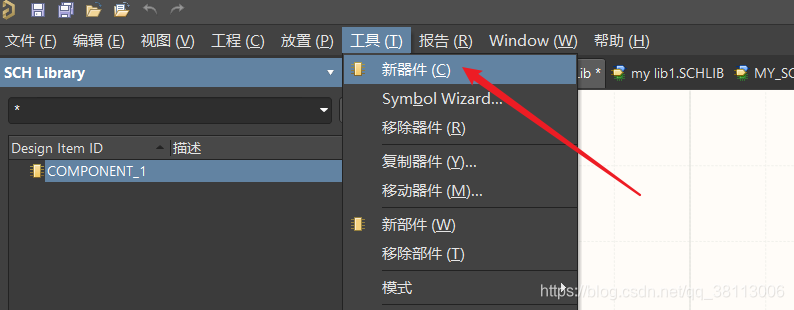

以一个EEPROM为示例，型号为AT24C02，新建一个芯片，点击【工具】->【新器件】

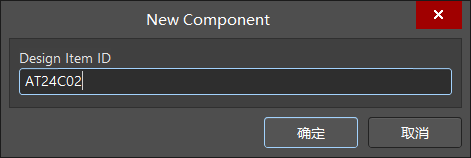

   输入器件名为【AT24C02】

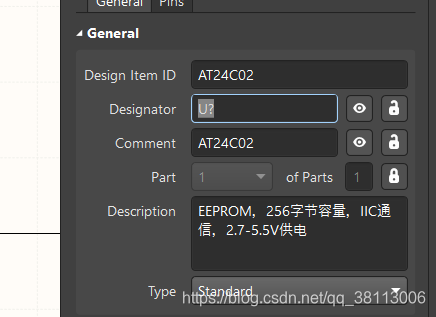

然后将其属性修改为如下所示


   然后点击【放置】->【矩形】，

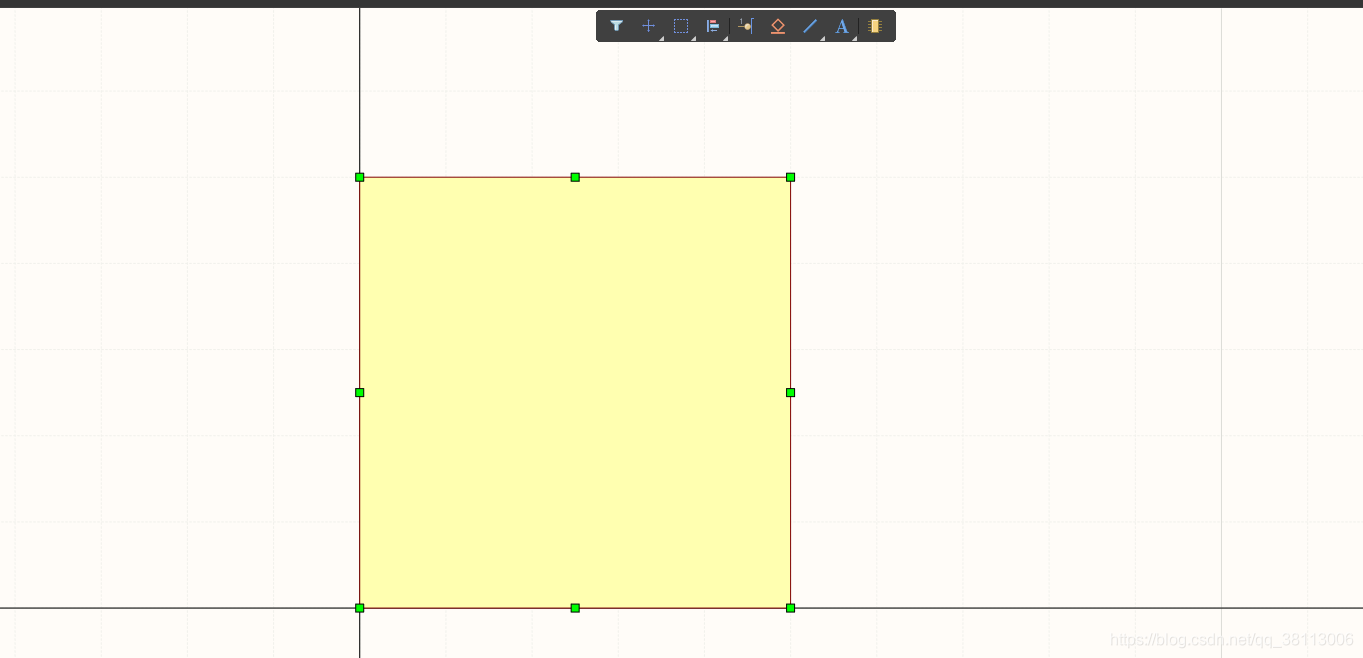

绘制一个长500mil、宽500mil的外形

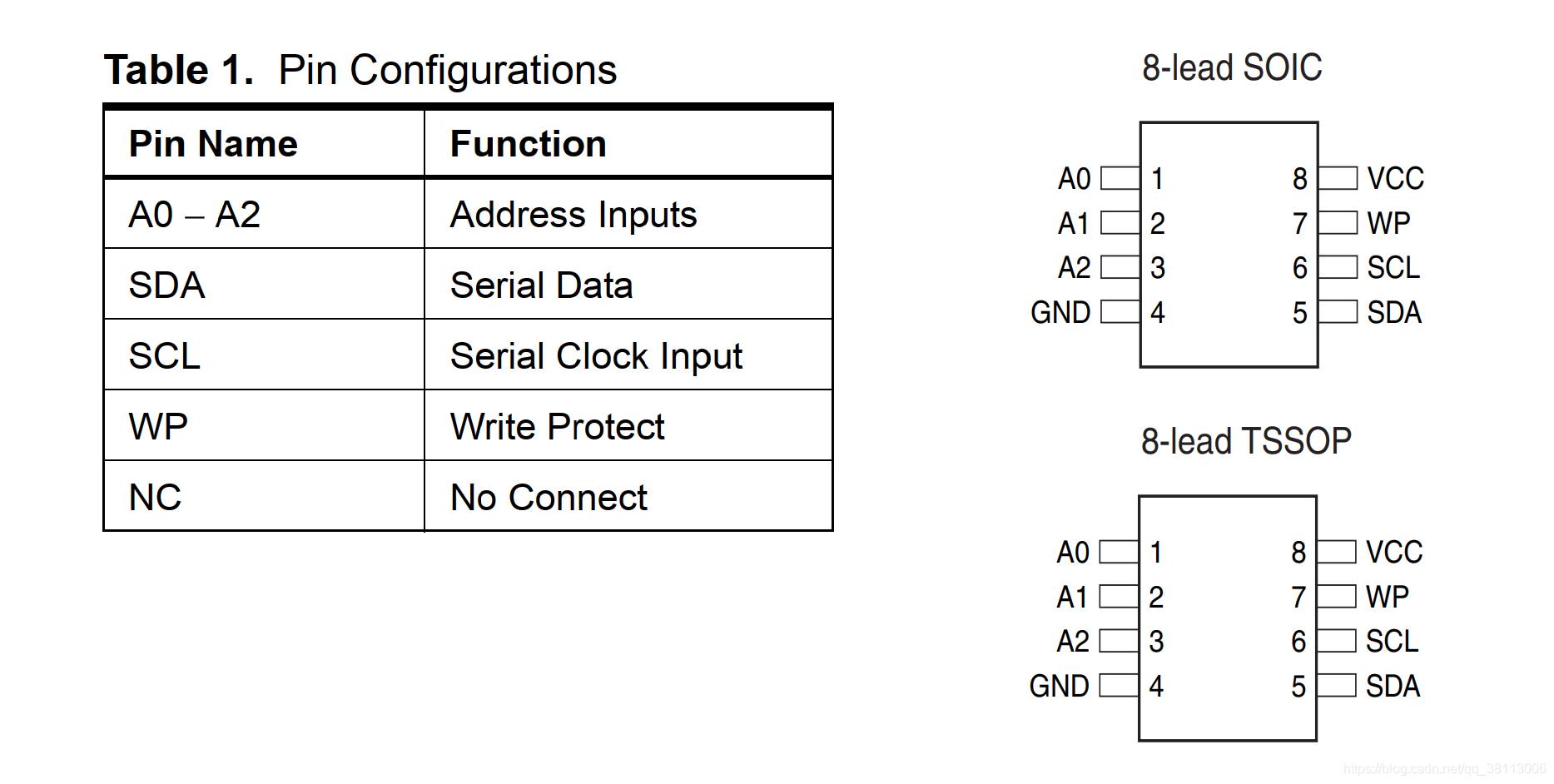

   我们先查看AT24C02的原理图，看看他每一个引脚都是什么，然后按此编辑引脚的属性

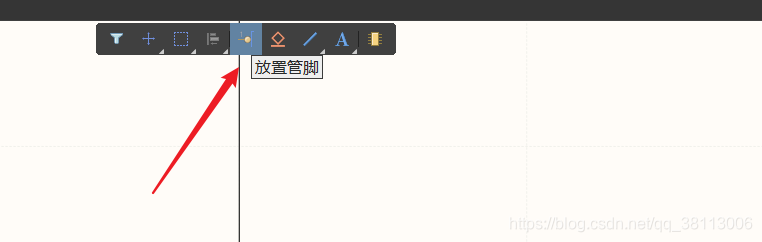

接下来点击放置引脚

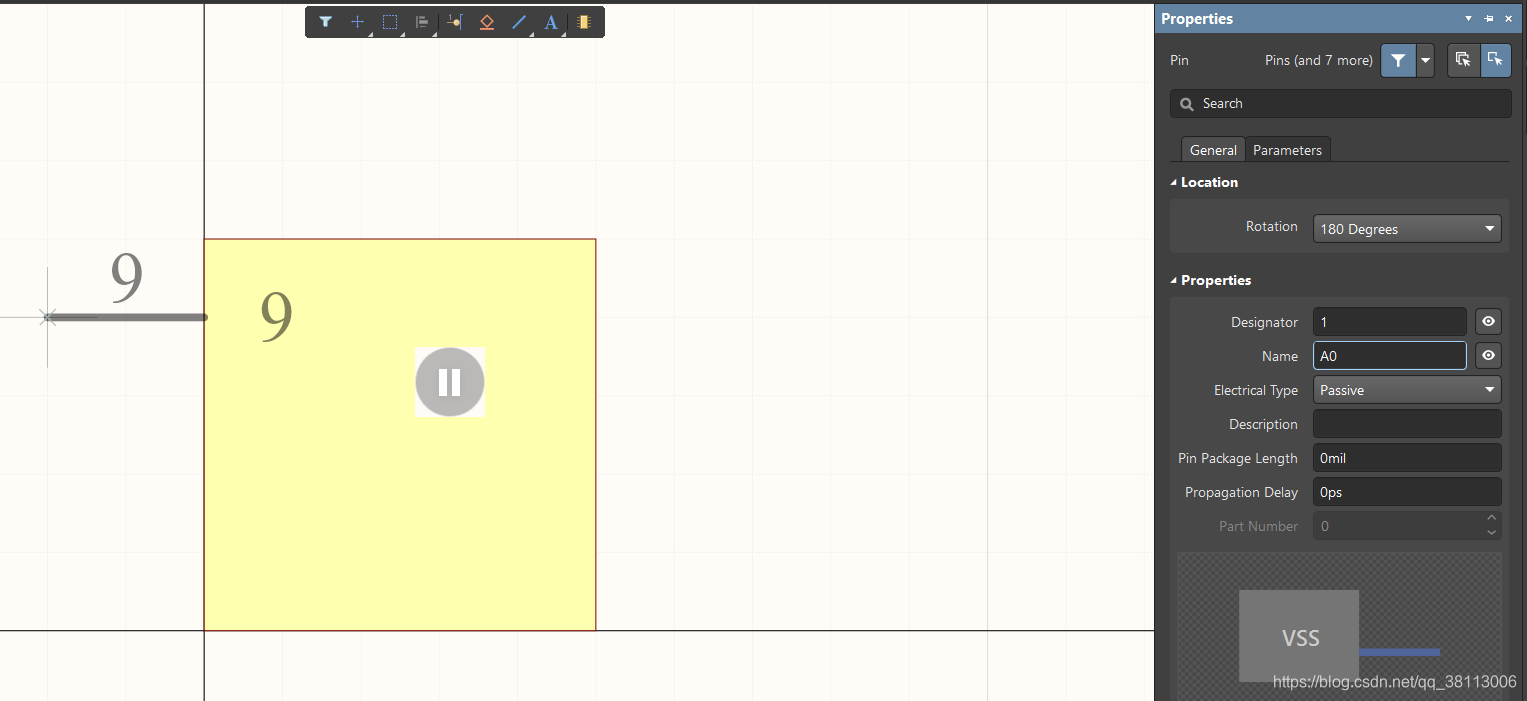

   按下【TAB】键，修改其属性，然后点击【播放】键进行放置，

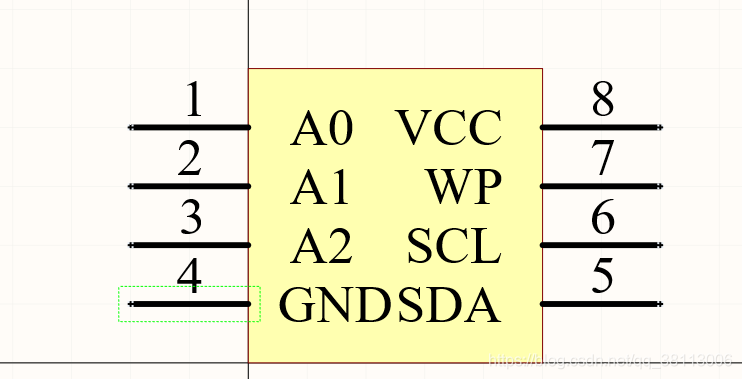

   通过按空格键可以旋转引脚，然后将其余的引脚都绘制好，如下所示

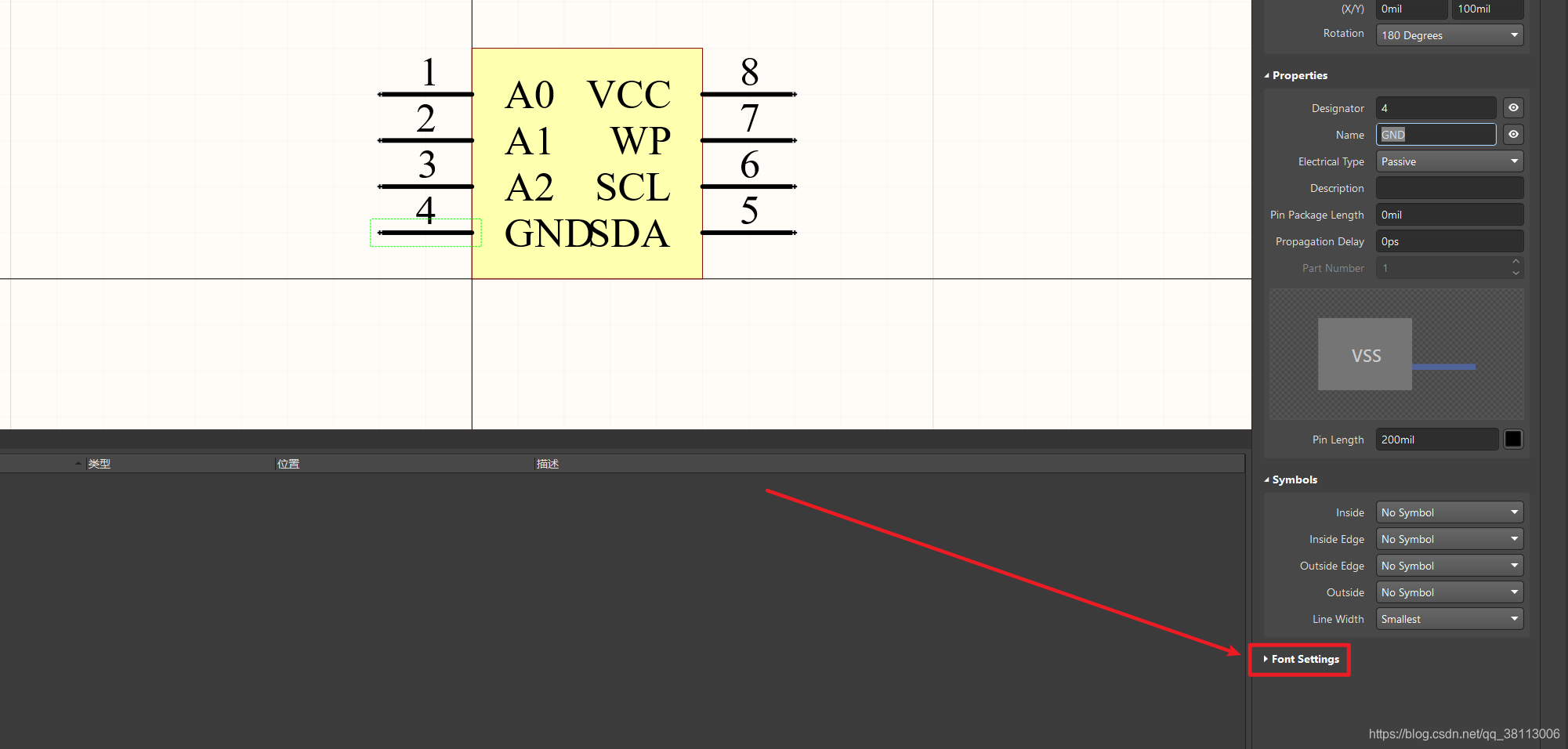

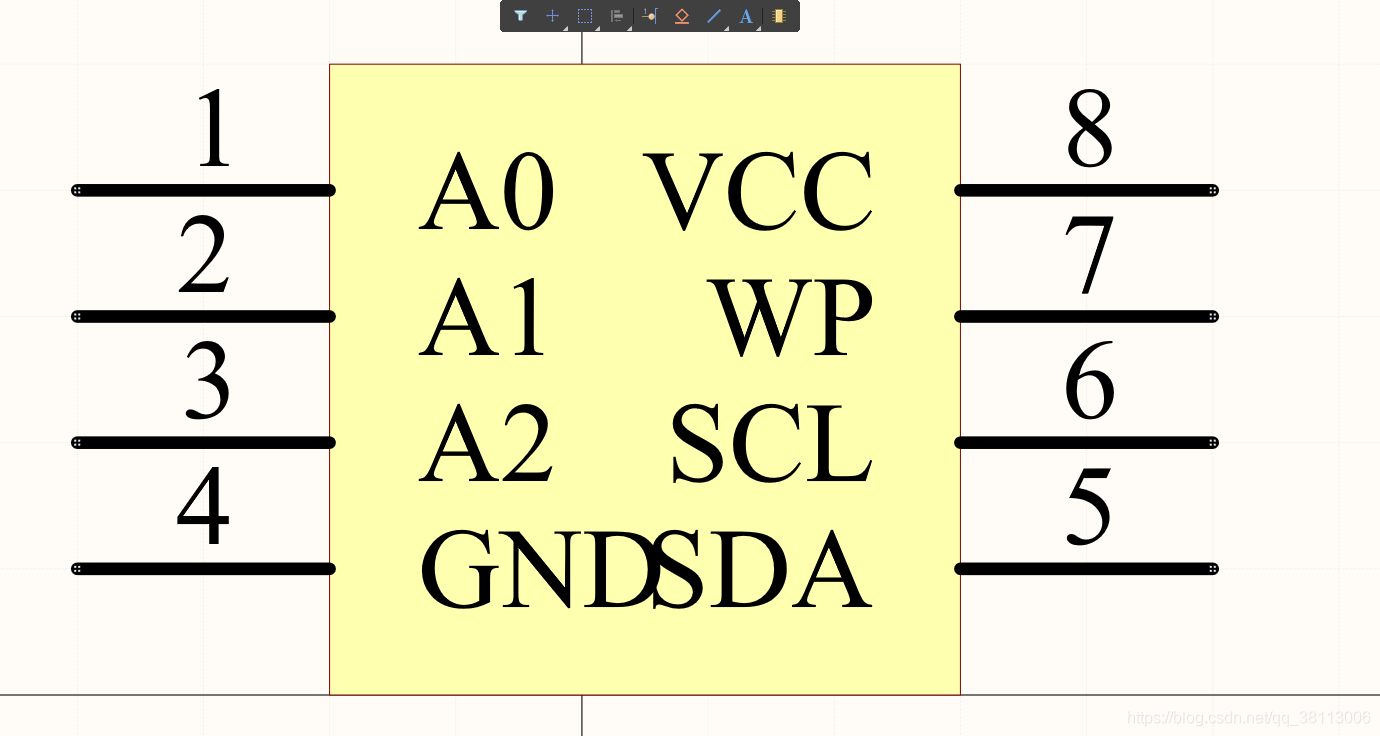

   我们可以看到，第4引脚和第5引脚的名称重叠在一起了，那有没有什么办法在不改变元件外形大小的前提下让他们分开一点呢，我们双击第四引脚，找到【Font Settings  】栏，点击将其打开

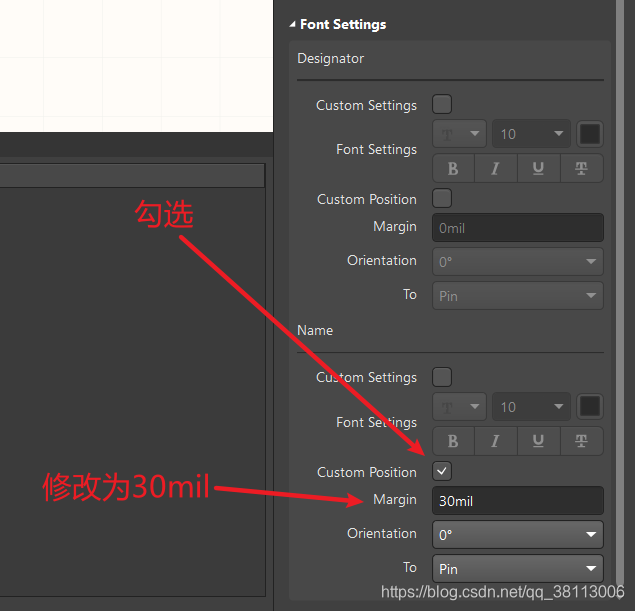

   然后我们将【Name】栏下的【Custom Position】勾选上，修改【Margin】的值，即对其到引脚相距50mil修改为30mil，这样就更靠近引脚了


   修改后如下所示，这样就不会重叠了


   同样的，可以将其他引脚也进行修改

三、使用封装向导创建元件

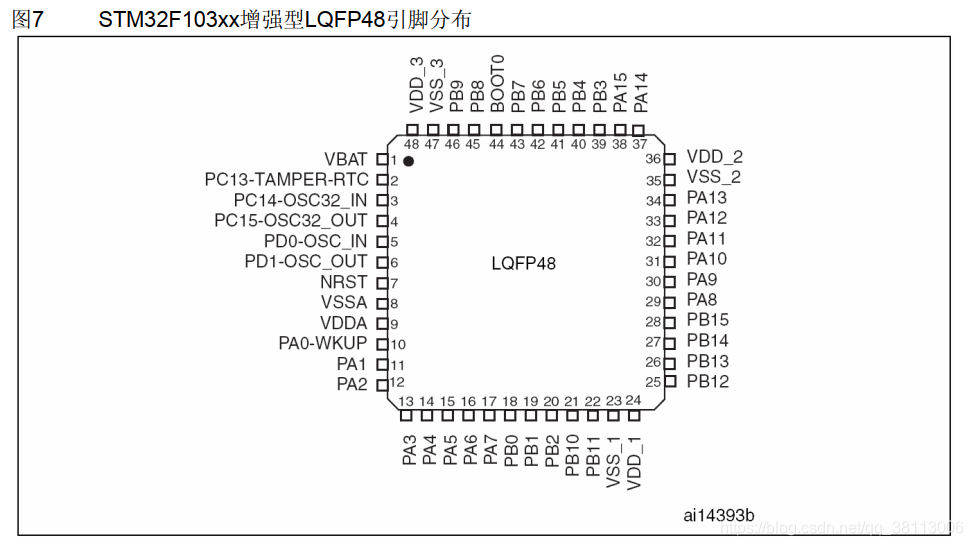

对于管脚少的器件，可以通过以上方法创建，但是对于管脚比较多的芯片就不是很好了，所以我们可以通过封装向导来创建，例如，我要创建一个STM32F103C8T6的芯片。查看芯片数据手册，找到引脚图，如下所示

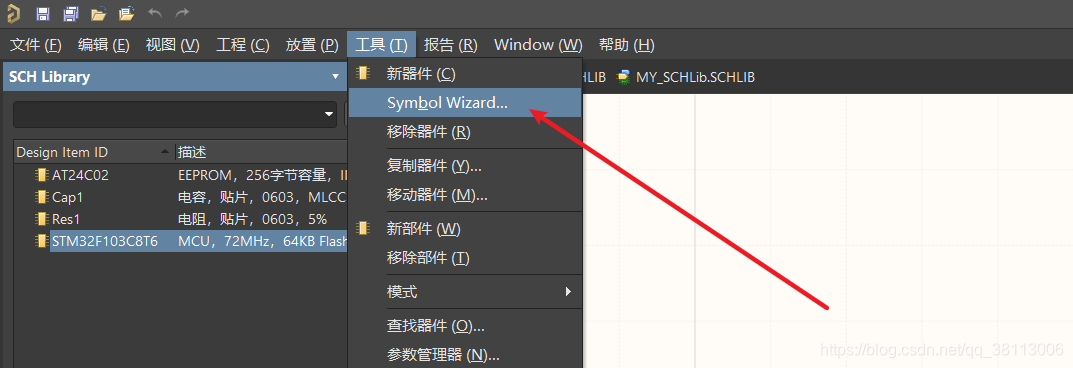

   新建一个STM32F103C8T6芯片，然后点击【工具】->【Symbol Wizard…】

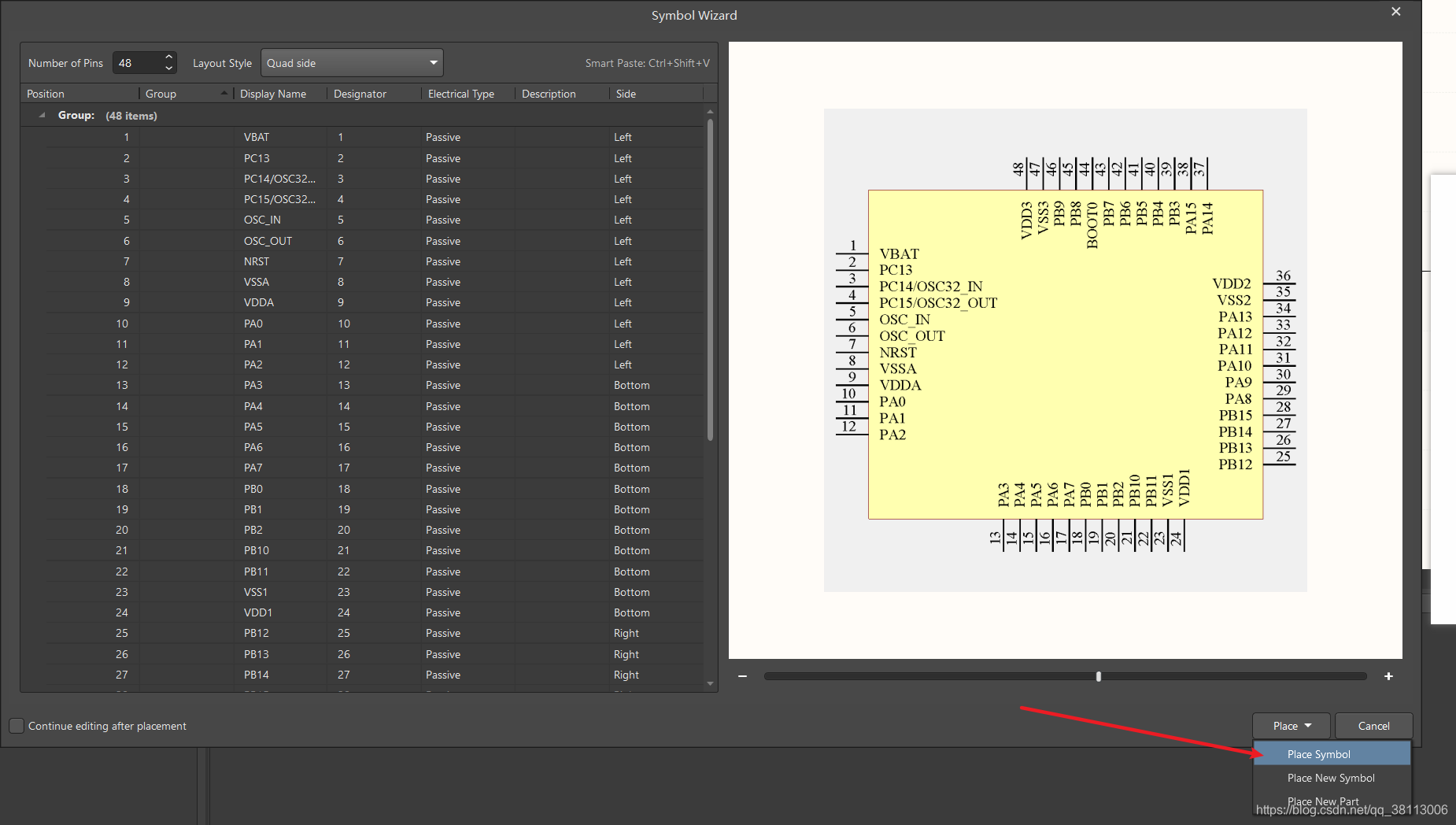

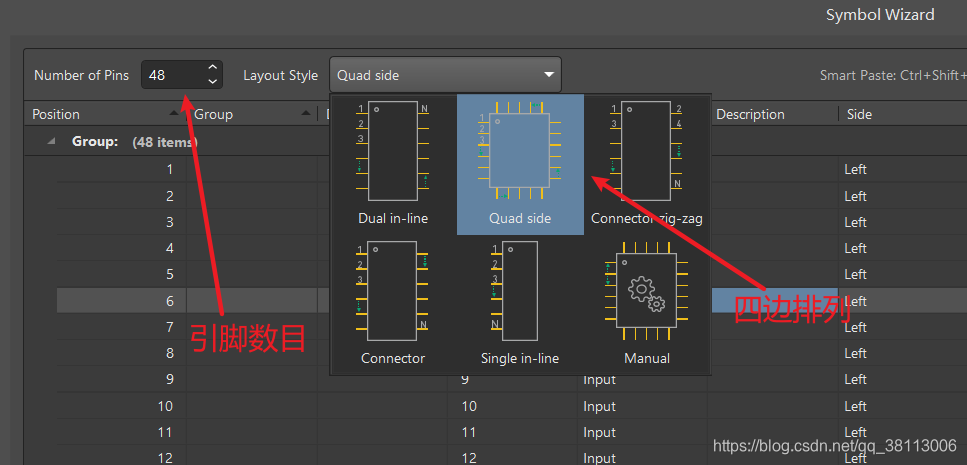

修改器  件管脚数目为 48，排列方式为4边排列

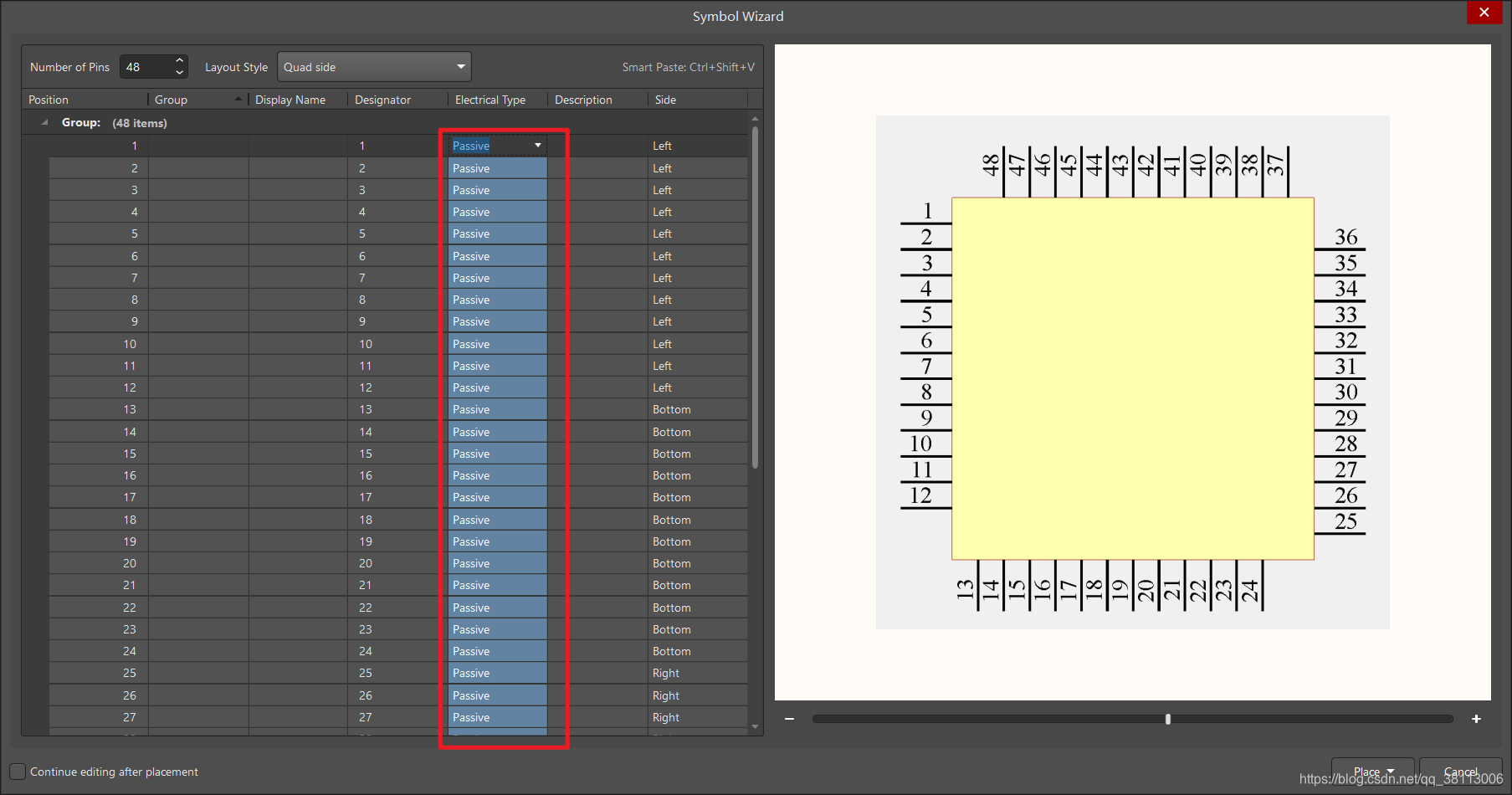

   可以看到目前引脚类型全都是输入类型，我们可以按住【Ctrl】，然后左键点击选中全部引脚类型，然后只要修改一个类型为【Passive】，就可以全部修改了


   然后填入管脚名称，填写完后点击【Place Symbol】就可以放置到原理图库中了

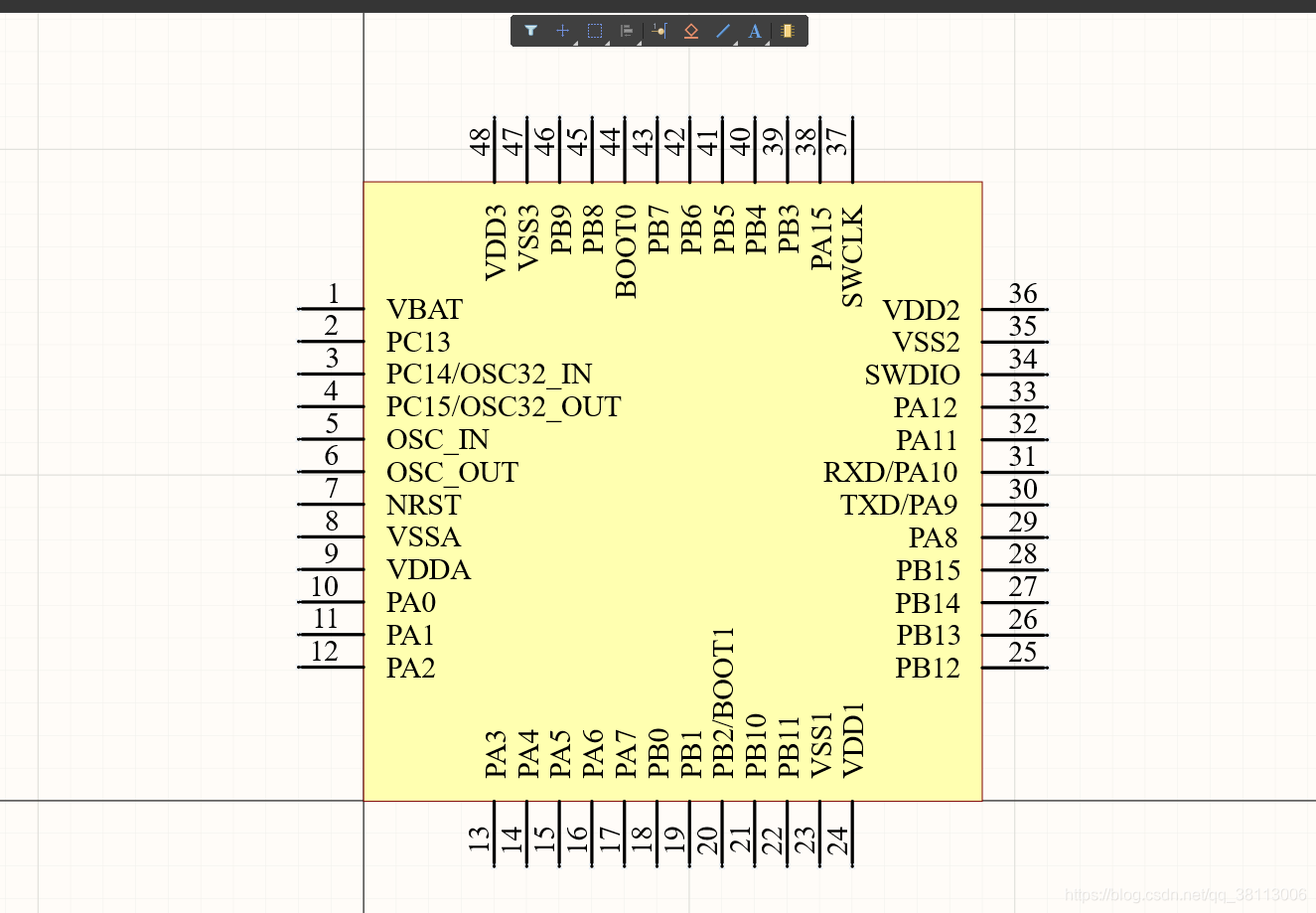

   然后在稍 微调  整一下，得到如下所示

四、统一修改管脚属性

之前我们修改AT24C02的引脚名称对其距离时，是一个一个去修改的，比较麻烦，那么接下来我们统一去修改。

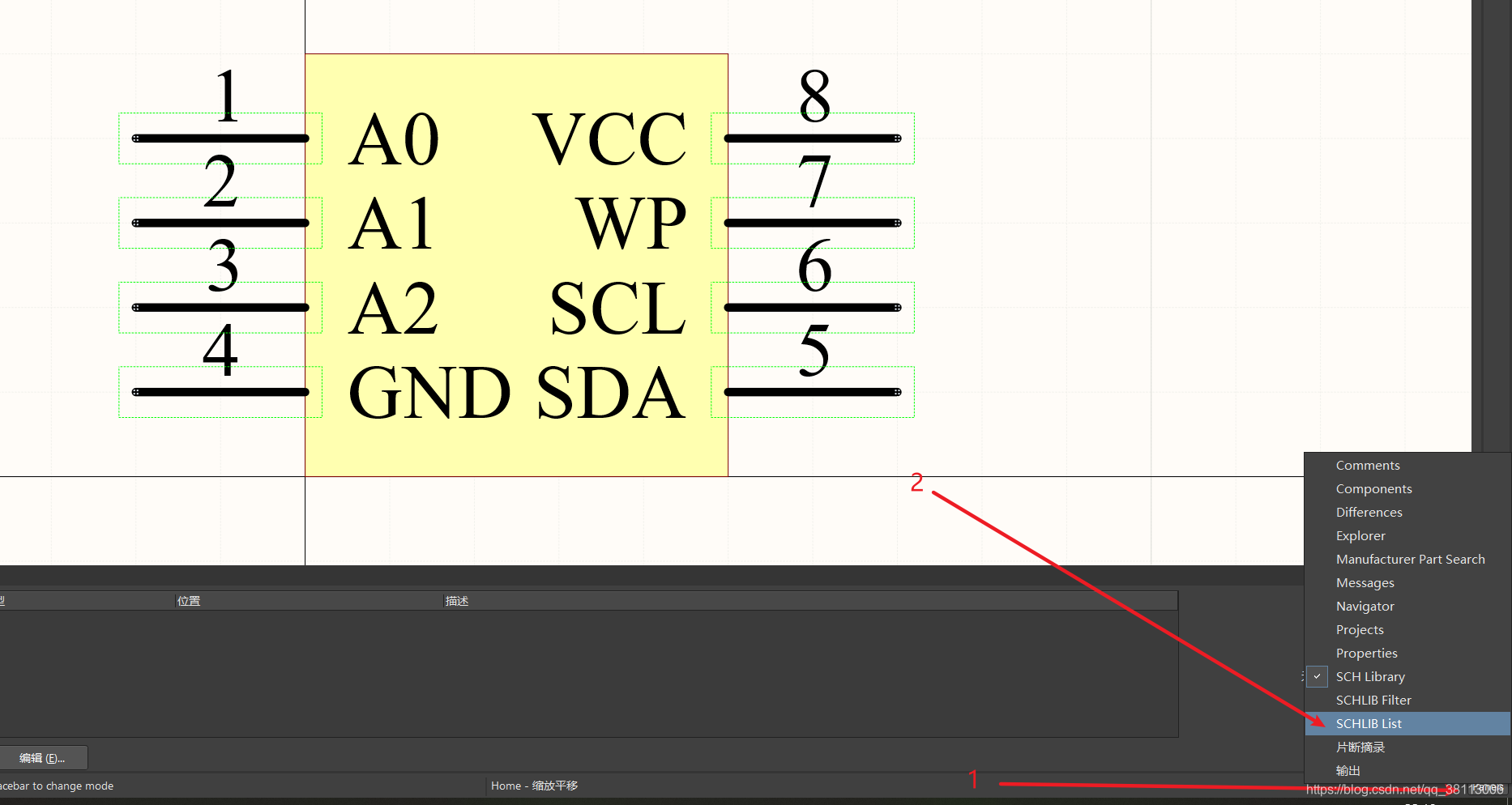

   按住【Shift】，将8个引脚全部选中，然后点击右下角的【Panels】->【 SCHLIB List】

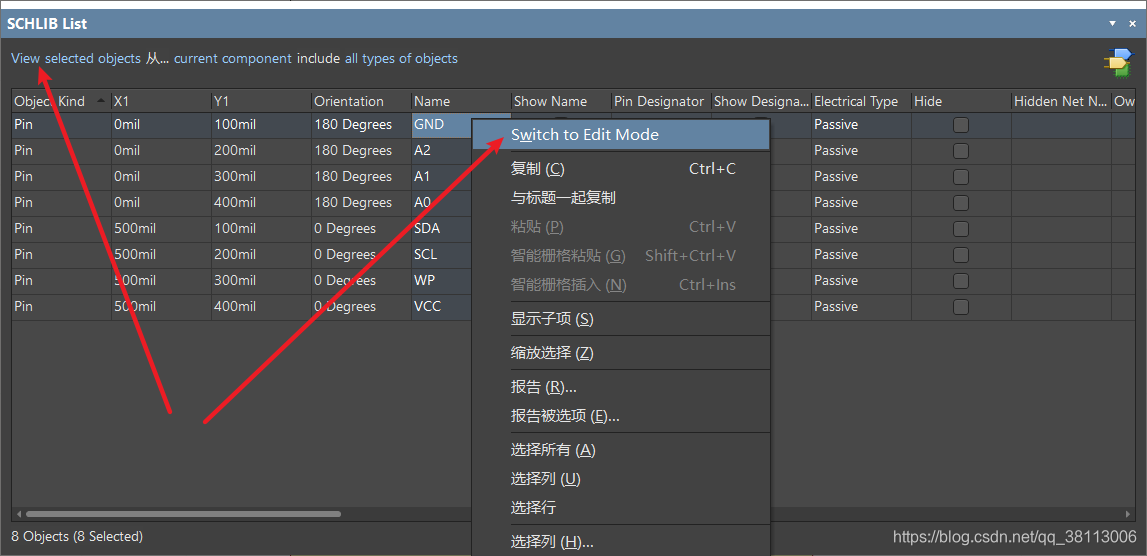

   如果是【View】模式的话，我们点击右键，修改为【Edit】模式

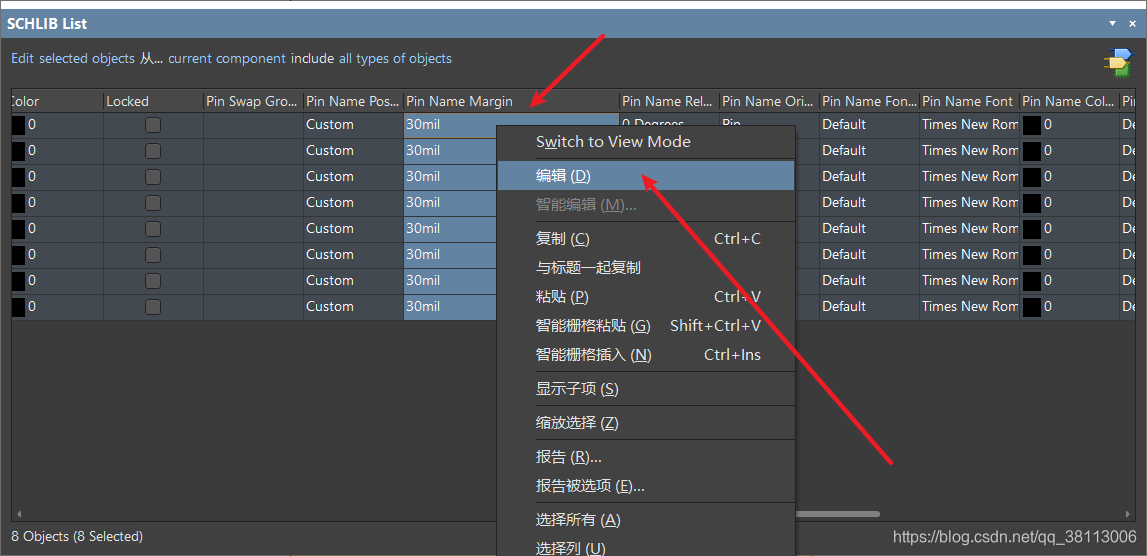

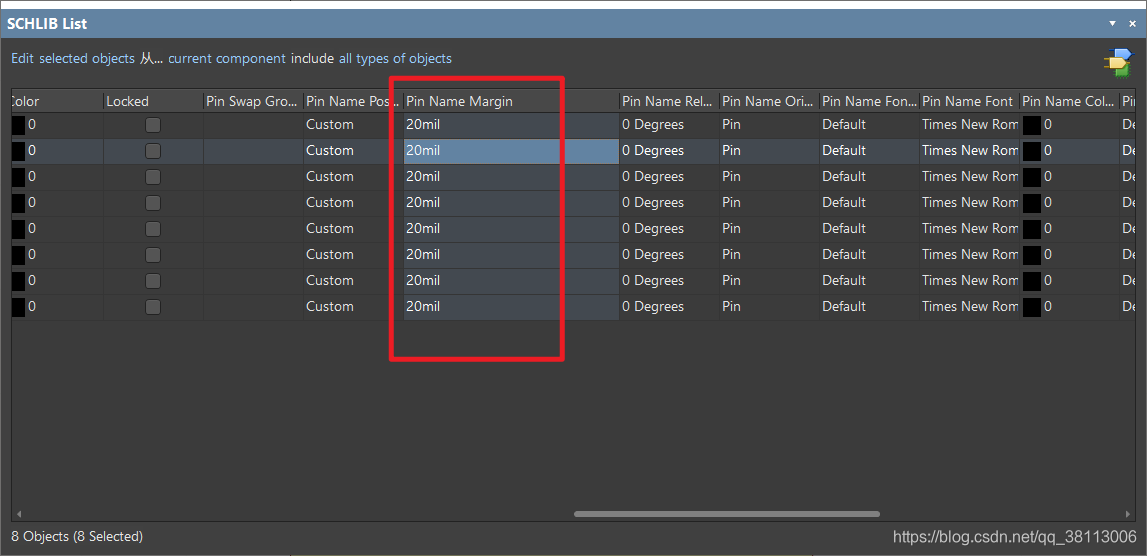

   然后找到【Pin Name Margin】，点击全部选中，右键选择【编辑】


   修改后点击【Enter】，可以看到全部被修改了
