山景DU561：32位高性能音频处理器（DSP）芯片详解

音频处理可以更好地捕捉和处理声音和音乐；而DSP音频处理芯片是一种利用数字信号处理技术进行音频处理的专用芯片；可用于多种应用，从音乐拾音到复杂的音频信号处理，和声音增强。

由工采网代理的山景DU561是一款集成多种音效算法高性能32位DSP音频处理芯片；具有高速、高精度、高稳定性等特点，能实现对音频信号的滤波、增强、降噪、混响、变调等处理，广泛应用于音频系统、通信系统、汽车音响、家庭影院、舞台设备等领域。

产品描述：

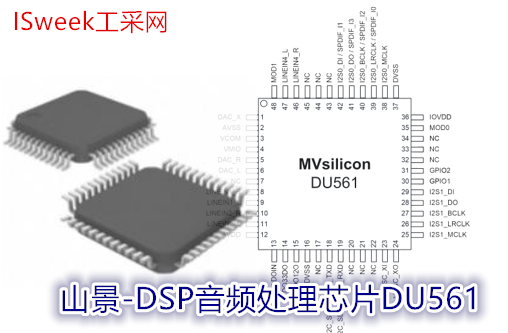

DU561芯片为从机模式DSP，可对音乐播放进行实时音效处理，LQFP48封装；支持8～192KHz采样率，最大有效位宽32bits；支持直驱16Ω或32Ω耳机，最大输出功率为40mW；2个全双工I2S；1 个 S/PDIF 输入接口；模拟 LINEIN 支持单端输入或差分输入。

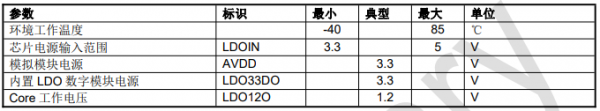

电源、时钟和复位：

■DC 3.3V~5V 电源供电@LDOIN

■芯片内置 5V 转 3.3V，3.3V 转 1.2V 的 LDO

■支持 12MHz 晶体或者外部 12M 时钟直接输入@ HOSC_XI

■内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog

■支持低功耗Deepsleep模式

3路Audio-DAC信噪比（SNR）≥105dB；4路Audio-ADC信噪比（SNR）≥94dB，；采样率支持：8KHz / 11.025KHz /12KHz/16KHz /22.05KHz/24KHz/32KHz/44.1KHz/48KHz

DU561的音频DSP算法具备支持:3D环绕（MV3D）虚拟低音、参量均衡器（EQ）动态范围压缩（DRC）噪声抑制、相位控制。

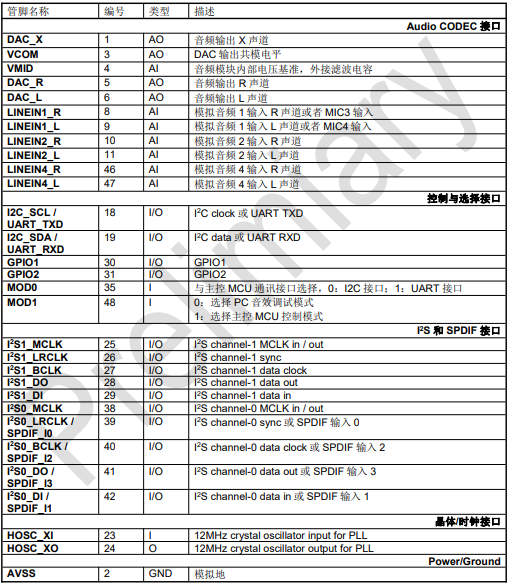

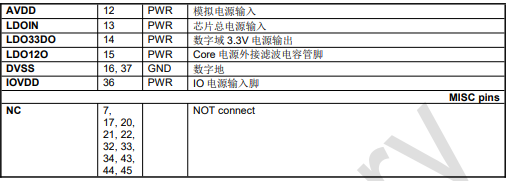

引脚描述：

（注：S/PDIF 输入通道，同一时刻只能激活其中一路。）

控制和选择接口：

■用于对接主控 MCU 的接口：I2C从机接口 @max.400KHz，或者UART接口@115200；通过MOD0选择脚控制。

■或者 USB 2.0 全速（OTG）接口对接 PC 调试工具；通过 MOD1 选择脚控制

调音工具：

■ACPWorkbench 上位机工具，支持实时地通路配置、音效开关和音效参数调整

■支持配置数据导出

外设：

■2 个 GPIO 口，可被主控MCU控制

■1 个全双工 UART @max.3Mbps，用于log输出

ESD：

■芯片 HBM 模型 ESD ≥4KV

DSP音频处理芯片-DU561，可实现高效的音频处理，能更快更准确地处理大量的音频数据；还具有高度可编程性，可根据应用要求来自定义硬件配置，实现更多的功能；在技术及方案上工采网全力支持和配合提供优质的服务；热线：19168597394（微信同号）
