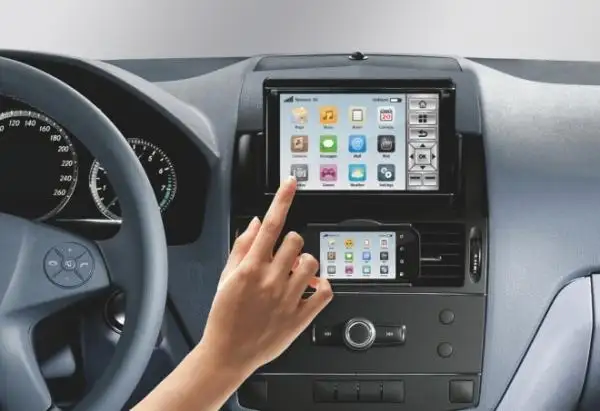

DU562音频处理芯片：车载娱乐音响解决方案

作为车载娱乐设备的核心组件，DSP音频处理芯片在车载娱乐设备中起关键作用，它可以对音频信号进行实时处理和增强，以提供更好的音质和音效体验;可实时处理和增强音频信号；通过声音均衡功能，可自由调节音频信号的频率响应，提升音乐的清晰度和平衡性.

DSP音频处理芯片还具备强大的噪声抑制功能；出色的混响控制和声场扩展功能；具备动态范围控制功能；能对音频信号的动态范围进行控制，避免因音量差异过大而导致失真或听觉不适。

由工采网提供的山景DU562是一款32位DSP内核音频处理芯片，采用LQFP48封装；支持多种数字音频接口，并集成多种音效算法；适用于广泛的音频处理应用；可对音乐播放及人声进行实时音效处理；能提供高品质的音频体验。

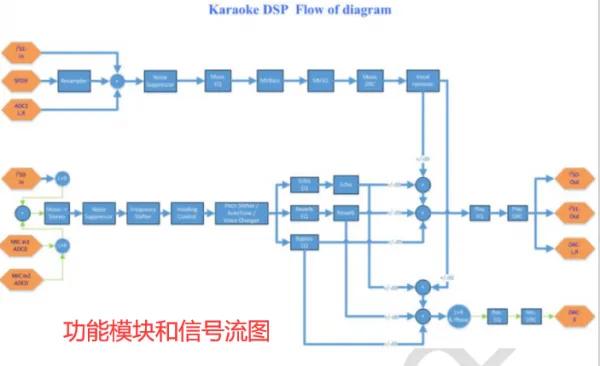

DU562芯片支持丰富的音频DSP算法，包括回声、混音、3D环绕（MV3D）、虚拟低音、电音/变调/变声等功能。此外，还具备参数均衡器（EQ）、动态范围压缩（DRC）、噪声抑制、相位控制、移频、啸叫侦测及抑制等；这些功能为各种应用场景提供高性能的音频处理解决方案。

DU562有2个全双工I2S，支持8~192KHz 采样率，有效位宽—32bits；1个S/PDIF 输入接口；支持直驱16Ω或32Ω耳机，输出功率40mW；支持 2 路模拟麦克风（MIC3, MIC4）模拟LINEIN支持单端输入或差分输入；同时在外设上有2个GPIO口，可被主控MCU控制；1个全双工；芯片 HBM 模型 ESD ≥4KV

一、电源、时钟和复位

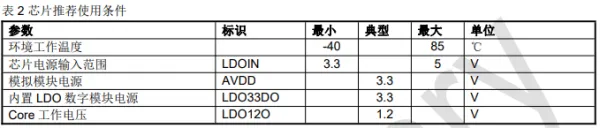

●DC 3.3V~5V 电源供电@LDOIN

●芯片内置 5V 转 3.3V，3.3V 转 1.2V 的 LDO

●支持 12MHz 晶体或者外部 12M 时钟直接输入@ HOSC_XI

●内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog，同时DU562支持实时地通路配置、音效开关和音效参数调整支持配置数据导出。

二、控制和选择接口

用于对接主控MCU的接口：I2C从机接口 @max.400KHz，或者 UART接口@ 115200；通过 MOD0选择脚控制或者USB 2.0 全速（OTG）接口对接 PC调试工具；通过 MOD1选择脚控制。

三、调音工具

ACPWorkbench 上位机工具，支持实时地通路配置、音效开关和音效参数调整；支持配置数据导出。

四、音频性能测试：

Audio DAC 性能@44.1KHz

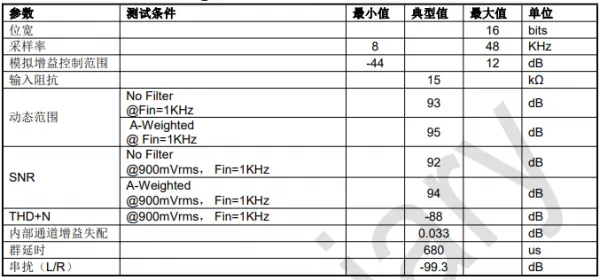

Audio ADC 性能，LINEIN 通道@44.1KHz

编辑

编辑

Audio ADC 性能，MIC 通道@44.1KHz

DU562芯片可广泛应用于音频处理、语音识别与处理、智能设备控制等多个领域；它适用于音乐及人声的音频处理，也可用于家用及汽车音响系统、拉杆音箱、Soundbar、Boombox、蓝牙音响、智能音箱、电子乐器等设备；此外，还可用于混响器、调音台无线物联网等领域；
