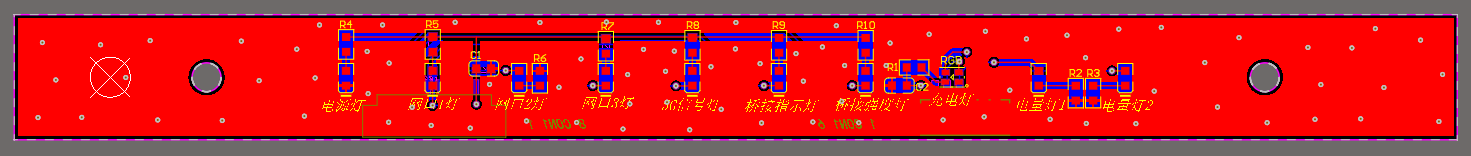

原版，长150mm、宽13mm。

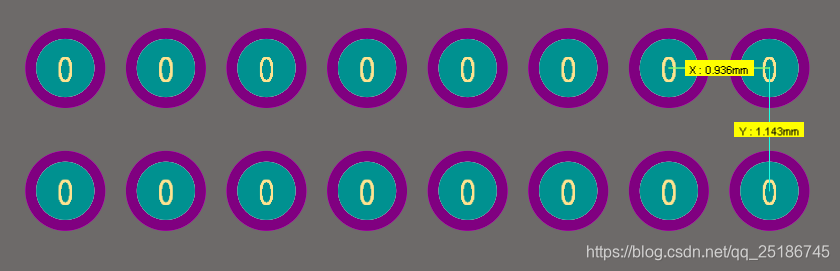

放置两排焊盘、2*8个，内外径都设置成0.55mm
焊盘左右间距设置0.936mm，上下间距1.143mm

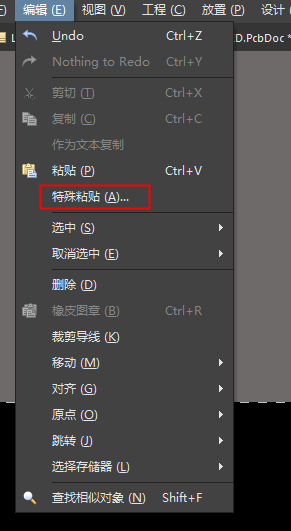

选中整个PCB板，选择复制，中心点选择板子左下角位置，切换到另一个 PCB文件 中选择编辑->特殊粘贴

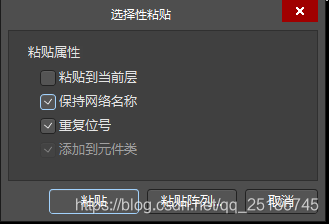

选择保持网络名称和重复位号，然后点击粘贴阵列

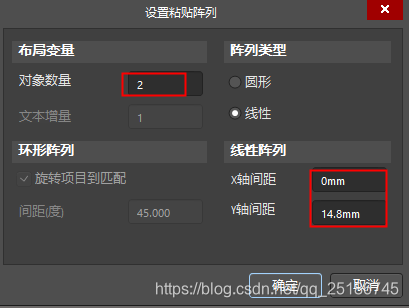

我们想要纵向阵列为两排，所以对象数量为2， X 轴间距设置为0，Y轴间距设置为14.8（板子本身尺寸为13mm，加两排连接过孔设置为1.8mm）

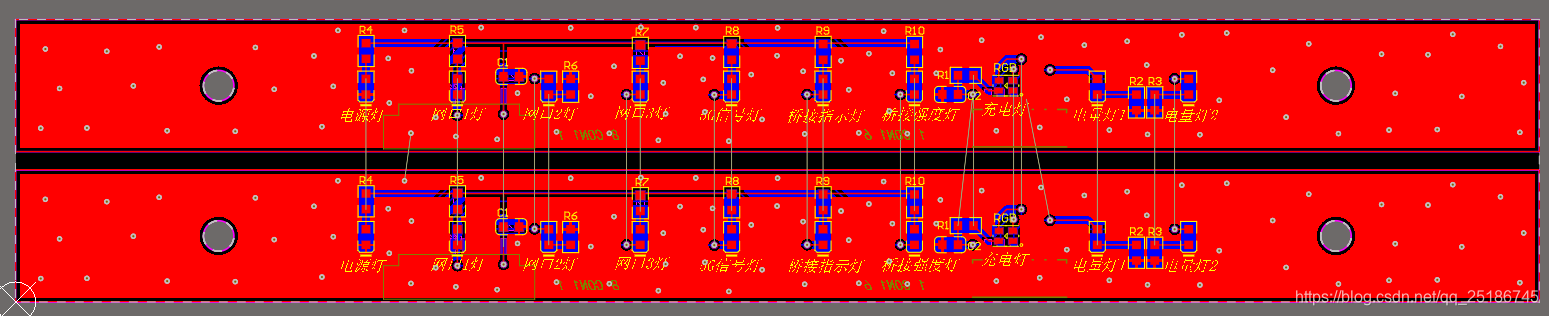

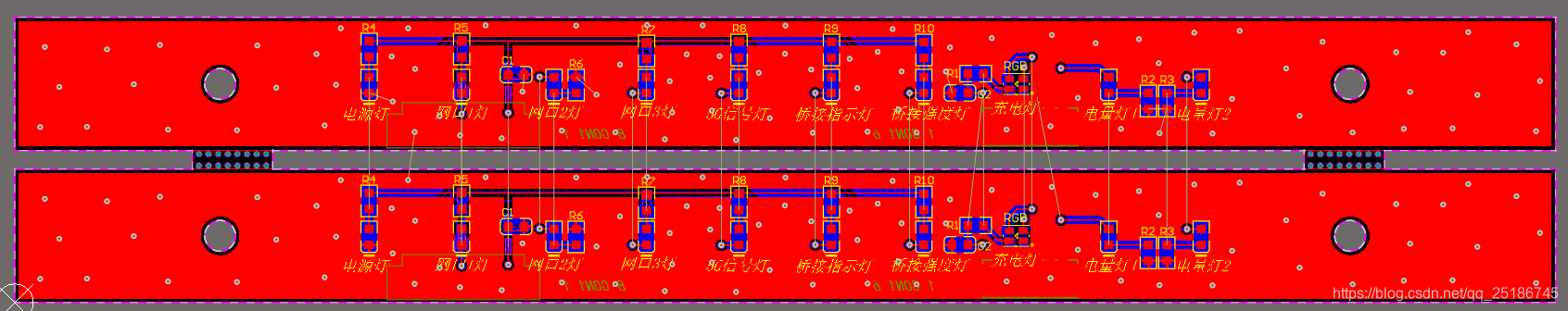

点击确定，然后放在 PCB图 中的原点位置，如图

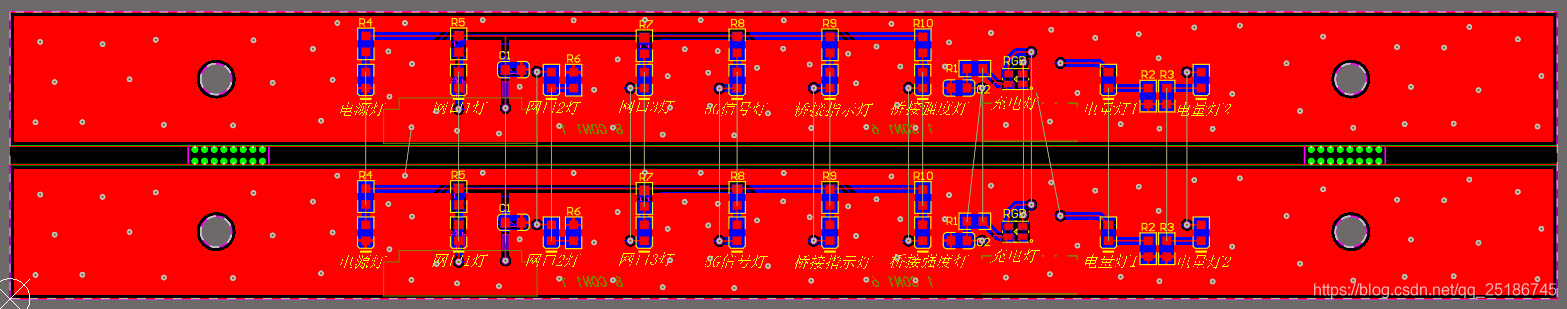

然后复制刚才放置的两排焊盘，放在两块PCB连接的位置
然后把两块PCB中间的keep-out layer层走线从过孔的位置断开一下，两排过孔的中间直接挖空。

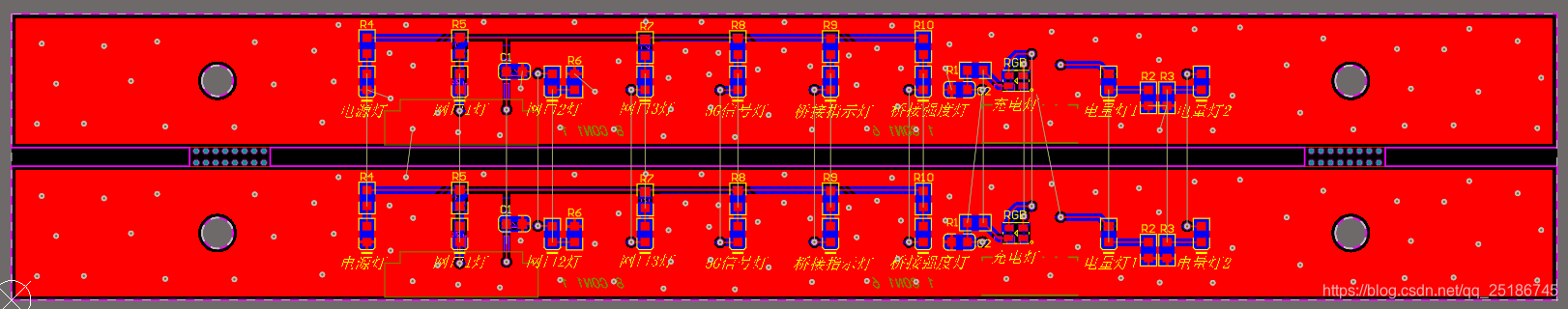

把板子中间的槽挖空，重新定义一下板子形状，如下。

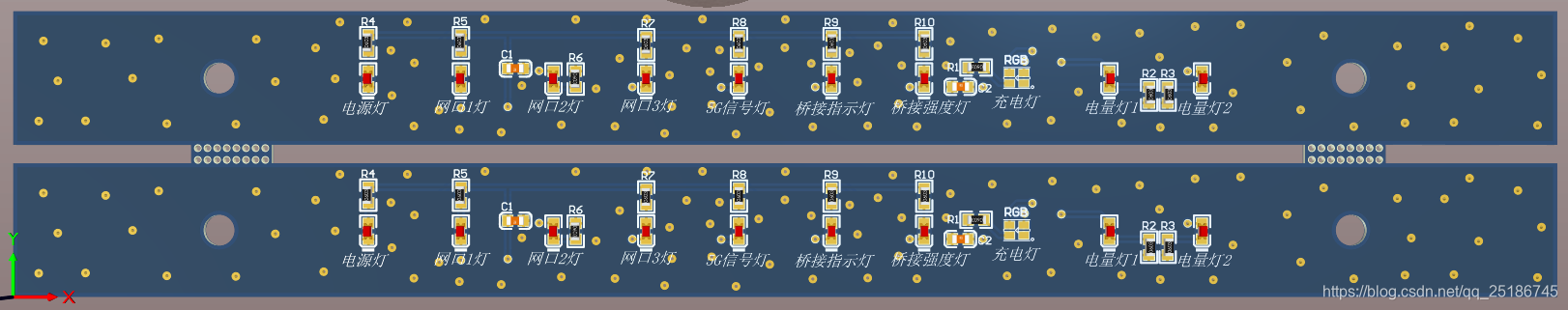

做好后板子从中间掰开就可以用了，两块板子中间的向导线可以忽略掉。
